杨倡林
四川省仁寿第一中学校南校区 620500
摘 要：图像能直观、形象、简洁的表示物理量之间的相互关系及变化趋势，在高考中出现的频率较高。本文给出的方法能帮助学生快速、准确的巧解图像问题。
关键词：高中物理；规律图像；备考策略
高中物理图像包括布局图、结构图、示意图、运行图、电路图、状态图、光路图、规律图等。本文仅就规律图像的复习谈谈个人的一点看法。
1 规律图像考纲要求
高考考纲明确指出，必要时考生能运用几何图形、函数图像进行表达、分析。由于图像的特点：能形象地表述物理规律、能直观地描述物理过程、鲜明地表示物理量之间的相互关系及变化趋势。所以有关以图像及其运用为背景的命题，历届高考都会涉及。
教育部考试中心对2019年全国卷高考物理试题的评价共写了5点：一是以物理学科素养为导向，突出基础性，二是发挥物理学科特点，加强对体育和劳动精神的引导，三是加强情景化设计，注重理论联系实际，四是突出图像的呈现方式，考察信息加工能力，五是增加开放性和探究性，加强实验能力的考查。第四点中详细写到：2019年全国卷高考物理注重利用图像呈现丰富的物理信息，增加试题信息的广度，要求学生能够从图像中获取信息，建立文字、图像等不同信息呈现方式之间的联系，从而构建正确的物理图景，考查学生的信息加工、逻辑推理等关键能力。
2 教材（教科版）中出现的规律图像
必修1: 有位置（轨迹图）y-x，速度-时间图v-t，位移-时间图x-t，平均速度-时间图
.png)
，加速度-力的图像a-F。
必修2：有万有引力F-r图像。
选修3—1：有电场力与电量F-q图像；示波管显示y-x正玄波图线；电容器储能U-q图像，金属导体的I-U图像；电源的U-I图像；电阻的电势与距离
.png)
图线。
选修3—2：有磁感应强度与时间B-t图像；正选交流电流(电压）与时间i-t图像。
选修3—4：有简谐运动位移与时间图像；共振曲线振幅与频率A-f图像；单摆T2- L图像；波的图像y-x；入射角的正弦与折射角的正弦图像
.png)
。
选修3—5：有光电子的最大初动能与入射光频率的图像Emax-v。
3 规律图像教学目标
物理图像是数与形结合的产物，是具体与抽象相结合的体现，它能够直观、形象、简洁、生动地展现两个物理量之间的关系，清楚地表达物理过程和物理规律，要求会识图、用图、作图。
3.1 会识图
认识图像，理解图像的物理意义
3.1.1 识轴
弄清直角坐标系中，横轴、纵轴、坐标原点代表的含义，即图像是描述哪两个物理量间的关系，是位移—时间关系？速度—时间关系？加速度—时间图像？位移—时间平方的图像？速度的平方与位移的图像？运动轨迹图像？振动图像？波动图像等等，同时注意单位及标度。
3.1.2 识点
弄清图像上任一点的物理意义，实质是两个轴所代表的物理量的瞬时对应关系，如代表t时刻的位移s或t时刻对应的速度等等。
3.1.3 识线
图像上的一段直线或曲线一般对应一段物理过程，给出了纵轴代表的物理量随横轴代表的物理量的变化过程。
3.2 会用图
能用图像分析，用图像描述复杂的物理过程，用图像法来解决物理问题。
3.2.1 会用斜率。

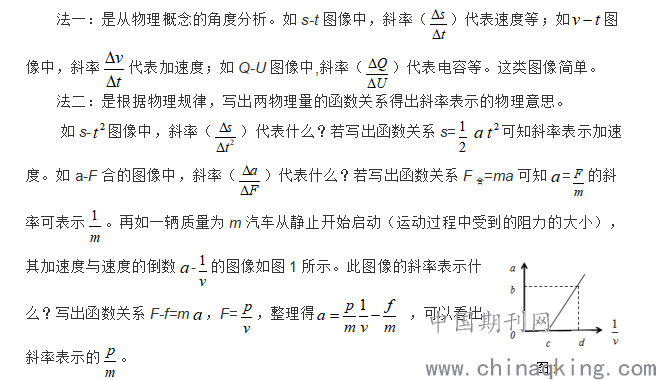

斜率表明两轴所代表物理量的变化之比的含义。明确斜率表示的物理意思有三种方法。
.png)
这种方法广泛用在图像是直线的那类图像中。
3.2.2 会用面积
图像和坐标轴所夹的“面积”往往代表一个物理量的变化规律，看两轴代表的物理量的“积”有无实际的物理意义，可以从物理概念来分析。如v—t图像“面积”代表对应的位移；s—t图像“面积”无实际意义；F-x 的面积代表对应的功；i—t图像“面积”代表电量；
4 反思
图像能形象直观的反映物理规律，学生对教材常见的v—t图像和s—t图像较熟悉；对新图像处理感觉困难较大，但愿以上处理图像问题的心得，能让学生渡过图像这一难关。欢迎各位同仁多提宝贵意见。
参考文献：
[1]中华人民共和国教育部.普通高中物理课程标准.人民教育出版社，2018:1
[2]徐小慧. 高中物理图像教学的困惑与思考.[J].考试周刊,(2016)59:116-117.
[3]牛有明. 浅谈高中物理图像问题的处理方法[J]. 物理教学探讨：中学教学教研专辑, 2012, 30(6):16-18.
