华电潍坊发电有限公司 山东潍坊 261200
摘要:基于发电厂实时报表系统,充分利用系统中计算生成的生产数据资源,对其进行业务层的筛选,设计不同的展示页面并构建适于综合展示的模型。以设备运行、检修等为主的生产管理指标,实现自动取数、自动计算、自动展示、自动轮播,完全替代人工制作每天的调度例会PPT幻灯片的繁琐工作。
关键词:报表;数字电厂;电厂指标;自动展播
0 引言
电力企业生产管理过程中,发电量、发电煤耗、厂用电率、等重要指标参数是公司领导和各级管理部门需要及时了解和关注的指标,及时推送的指标数据为领导的下一步整体工作安排部署提供重要参考。传统的数据收集计算方式多为人工完成,投放到会议中展示更是需要人工的操作,如何通过程序及时的自动完成,解放人工,是本次课题所需解决的问题。
1 实施背景
1.1充分利用电厂数据资源的需要
数据应用是指标参数发挥其核心价值的重要流程,随着电厂市场化程度的不断提高,企业在机组响应、成本控制、计划安排等方面有了更高需求,针对企业数据的应用,数据对电厂经营决策指导具有巨大的价值,目前,企业内部收集录入了调度部、企划部等10多个部门日常的上万条指标数据,以及基于这些数据的计算值,但宏观上看,这些数据大多停留在实时数据查询及用于简单的指标计算,数据定向推送应用仍未得到充分挖掘。
1.2 调度工作部署的需要
电力企业每天的调度生产会议,公司领导听取各部门的工作完成情况汇报并总结安排当天工作任务的同时,结合浏览大屏幕展示的相关部门的生产运行参数,如发电量、厂用电率、用水耗煤数据、主要生产情况、缺陷情况、安全生产通报等信息,进行统筹安排下一步的工作任务计划。主要指标数据的及时推送展示为领导的整体工作安排部署提供重要参考依据。
1.3 减少人工工作量的需要
调度会议主要生产指标的展示通常采用的方式是每天由各相关部门通过OA或共享空间报送数据,由值长通过表格手动计算后汇总,然后做出PPT幻灯片,传到调度例会大屏控制计算机进行远程控制展播,需要在会前完成这些工作。从凌晨开始准备收集数据,整个过程耗时长,数据多,出错率高,修改困难,故障点多,人工成本非常高。迫切需要自动化程度高的程序来完成这些工作,替代人工,减少工作量。
2 主要做法
开发设计电力指标自动展播程序,采用SSM框架(Spring+Spring MVC+Mybatis),使用Java编写的H2数据库存储展播设置信息,以电厂自助报表系统的数据库作为指标数据来源,利用现有指标数据,突破数据计算难点,克服了Excel数据转换PPT样式的难关,根据大屏展示参数需求配置数据公式,灵活定制展示页面,将报表数据和数据模板相结合,将数据提取过程和展示推送过程有序完成。
2.1以WEB页面灵活发布
轮播程序使用简易的多层轮播代码,实现多页自动轮换,避免过多的数据集中在一个页面而起不到幻灯片的效果,添加遮罩层遮挡不需显示的页面区域,避免画面中存在的各种边框、按钮影响画面显示效果,通过web发布的方式,使用浏览器即可展示,任意添加固定的网络链接展示页面,可通过报表平台菜单加载展示页面、轮播设置页面,展示数据继承报表平台权限控制,也不需登录可单独打开展示页面,指定报表平台用户设计展示指标参数模板。
2.2以报表模板为展示基础

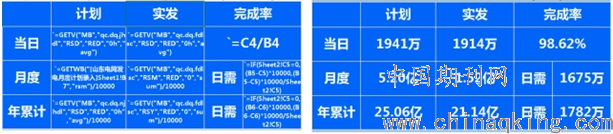

展示轮播页面的设计通过报表平台的Excel模板,获取生产指标参数,使用报表平台的数据获取公式GETV、MB等获取已有数据,使用Excel公式IF、SUM等进行数据的判断计算。设置指标展示样式,并把数据区域进行美化设计,仿PPT页面样式完成页面制作。根据展示需求灵活定制各类轮播展示页面,包括数据页面、文本页面、图片页面等。
2.3 简洁灵活的管理后台
使用SSM框架的轮播后台控制,继承报表平台用户权限,根据需要可添加删除修改轮播页面,设置轮播方式、轮播间隔时间、选择发布取消发布轮播页面等功能,使轮播内容调整更换便捷。
2.4 配合电脑设置实现全自动
轮播程序的自动展示自动轮播,通过设置会议室计算机CMOS自动开机时间和浏览器控制命令相结合的方法减少人工干预,开机自动运行指定轮播快捷方式,添加全屏参数,自动全屏打开轮播页面,自动进入轮播状态,会后自动关机,人工操作只需会前打开投影机,数据展示全程无需人为操作。
3 实施效果
自投入运行以来,系统运行稳定,为公司会议展示数据提供了高效便捷的手段。原有的收集数据要通过电话、共享空间、OA邮件、Excel表取数计算等方式,涉及至10个以上二级报表,涵养燃料、化水、运行、供热、电网等部门;最后通过通过远程发布到会议室,全部过程需两个小时左右。现通自动展播程序,设定好需要展播的页面,实现数据全自动获取、计算和展示,全程无需人工操作。最终应用效果非常好,并不断扩展轮播内容,先后设计制作指标数据轮播模板4个、生产情况说明模板4个、缺陷情况模板4个、安全通报情况模板2个、图片展示框架1个等,可便捷添加展示内容,为会议中幻灯片播放提供了便捷的自动化程序功能。依靠这一方式,还实现了将企业各类生产数据在办公楼LED屏幕等区域的投屏使用,有效扩散了公共数据的传播面,提高了公共指标数据及信息的推广度。
5 结束语
随着信息化技术的高速发展,发电企业对信息化的需求不断提升,必须寻求新的信息化方法发展生产力,提高工作效率,适应新时代形势下的发展需求。利用现有数据资源扩展开发自动化应用,便捷快速的有效推送数据,及时为生产决策层展示综合的生产数据信息,有效减少人工工作量,成为后续信息化发展的方向。
参考文献:
[1]SSM框架在Web应用开发中的设计与实现[J] 计算机技术与发展 李洋 2016
[2]PI实时数据库在供电企业中的应用[J]. 继电器. 田家英 2006(15)
[3]PI数据库及其在电厂生产实时数据平台系统中的应用[J]. 工业控制计算机. 王秋东 2007(12).
