徐州徐工筑路机械有限公司 江苏徐州 221000
摘要：路面冷再生机是一种路面施工设备，可以进行旧沥青路面的升级改造作业，还可以用于公路、城乡道路、机场、码头、停车场等工程的基层、底基层稳定土现场就地拌和作业。
关键词：冷再生机；流量
在道路、机场等大面积基层稳定土施工过程中因为地域土壤结构的不同导致其施工过程中需要不同的含水量，这导致冷再生机在施工过程因为土质的不同所需要的洒水量不同。如：安徽、江西等地土质自身含水量较多故在施工中需求的洒水量较少，而西北地区土质过于干燥，多为沙质土状，在施工中尤其是高等级路面的路基施工中需要的洒水量较大才能保证稳定土的含水量从而达到施工要求。目前传统的路面冷再生机所用洒水系统都是采用单个水泵作为动力源输送水流，但是对土质干燥的工况来说，单个水泵的水量输出并不能满足该施工工况下的水量要求。为了能够满足路面冷再生机在该工况下施工的洒水量要求，需要对洒水系统进行改进提升。
.png)

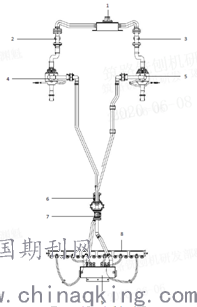

图1 双水泵洒水系统示意图
1、分水盒 2、水滤清器1 3、水滤清器2 4、水泵1 5、水泵2 6、水流量计1 7、水流量计2 8、洒水梁 9、集水箱
经过计算满足大多数干燥土质施工需要洒水量为1500L/min,原单个水泵洒水量仅为700L/min。由于整机空间及液压系统限制导致水泵无法更改为超大流量水泵，所以制定了双水泵方案。方案为从水车接出来的透明钢丝软管通过分水盒使水流进入到路面冷再生机的双水泵洒水系统，经过两个水滤清器过滤之后，进入到左右两个离心水泵，水流通过两个水泵作为动力源输送到两个水流量计，在水流量计上通过电流信号输出到显示屏上显示两个水泵水量输出的流量之和，从水流量计出来之后再通过输水橡胶管输送到集水箱中，由集水箱分流到洒水梁的六个洒水方盒之中，实现双水泵洒水系统的大流量均匀性洒水。
该系统相较于传统型的路面冷再生机洒水系统采用双水泵作为动力源，实现洒水的大流量输入，每个水泵均配套相应的液压马达以及液压驱动泵，通过液压比例阀控制液压马达的转速以达到控制水泵的流量，实现洒水系统在不同工况下的不同水流量输出。通过控制面板上的开关实现洒水系统水泵的一键开启与关闭，通过控制面板上的两个旋钮分别实现对两个水泵水流量的无级调节。每个水泵的管路走向上均配置一个高精度液晶显示涡轮流量计，精度为1%，经过水流量计的水流量通过电流输出反馈到控制器，由控制器里面的程序进行逻辑运算，在驾驶室内的显示屏上显示两个水流量计的瞬时流量之和，实现双水泵水流量的瞬时采集与监控。两个流量计出来的水流通过橡胶软管在集水箱合流，并重新进行分流向洒水梁的六个喷洒方盒，实现均匀性洒水施工。该系统所用洒水梁共有六个喷洒方盒，每个喷洒方盒上有三个喷头，共十八个喷头，每个喷头上都配置一个蝶形手柄球阀，实现每个喷头的独立开合。同时系统中所有主管路管径有原来的DN65更改为DN75同时洒水喷头开口直径更改为18mm。
经实际试验洒水量能够达到1550L/min.能够满足施工洒水量的要求，同时最大的降低了整机改进提升成本。
参考文献
[1]路面冷再生机喷洒自动控制系统研究[J]. 刘大伟,李威,黄银川,闫磊鹏. 建筑机械. 2008(03).
