预应力梁质量控制监理要点浅析

发表时间:2020/11/19   来源:《基层建设》2020年第22期   作者:宋博文
[导读] 摘要:通过已竣工的安徽省宁国中学迁扩建项目工程实例,介绍预应力梁施工过程监理控制要点和措施,交流监理经验,提高监理服务。
        浙江求是工程咨询监理有限公司  浙江杭州  310012
        摘要:通过已竣工的安徽省宁国中学迁扩建项目工程实例,介绍预应力梁施工过程监理控制要点和措施,交流监理经验,提高监理服务。
        关键词:预应力;监理方法;过程控制
        1 工程概况
        本工程位于宁国市东津路与嵩合路北1500米处。该项目在图书馆信息楼(主楼+附楼)、艺术中心、体育馆均设有有粘结预应力体系。
        本工程在图书馆信息楼(主楼+附楼)、艺术中心、体育馆均设有有粘结预应力体系。
        图书馆信息楼(主楼)46.4m标高,布置4道预应力梁(2束12孔),跨度均为20.1m;
        图书馆信息楼(左附楼)17.4m标高,布置2道预应力梁(2束7孔),跨度均为15.6m;
        图书馆信息楼(右附楼)17.4m标高,布置4道预应力梁(2束10孔),跨度均为21.0m;
        艺术中心13.15m、19.55m标高,布置13道预应力梁(2束7孔、2束12孔),跨度为22.0m~29.4m;
        体育馆二层5.20m标高,布置13道预应力梁(2束15孔),跨度为34.2m、35.1m。
        本工程预应力均采用有粘结系统,采用双端张拉施工工艺。
        以体育馆工程为实例:
        依据设计要求,预应力筋采用直径为s15.2,强度等级为1860Mpa,低松弛等级为Ⅱ级松弛钢绞线。锚具采用Ⅰ类锚具,张拉端采用7、10、12、15孔夹片式锚具,锚固端采用挤压式锚具。有粘结预应力梁孔道成型采用金属波纹管,7孔的直径为70mm,波纹管接头直径为75mm;10孔、12孔、15孔的直径为90mm,波纹管接头直径为95mm。
        2 预应力施工质量控制监理要点
        2.1 事前控制要点
        (1)检查施工单位建立健全质量、安全管理体系。
        (2)熟悉预应力设计图纸,编制预应力梁监理实施细则,参加业主组织的图纸会审、和设计交底工作。
        (3)施工单位应进行预应力工艺详图的二次深化设计,并提供预应力筋布置及节点详图,并进行验算后经设计认可后方可进行施工。
        (4)审核施工单位企业资质,施工方案的文件编制与审批程序符合性,针对性和可操作性。
        (5)劳动力、材料、设备进场安排计划应满足工程施工需要等。
        2.2 事中控制要点

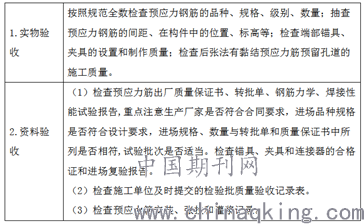

        (1)材料、设备进场验收,见表1
        表1   材料、设备进场验收

        (2)金属螺旋管及预应力筋安装
        1)预应力布管、穿束、张拉时土建应密切配合,做好非预应力筋的调整和模板支设、留洞等。
        2)预应力筋的铺放按照图纸进行,当预应力筋和管线与普通梁钢筋的位置冲突时,首先保证预应力筋的位置,预应力筋的编束每隔1000mm—1200mm用铁丝绑在定位支架上,预应力筋在截面上应对称布置。
        3)应预留波纹管出口孔,预应力钢绞线与波纹管的连接应紧密,预应力钢绞线应高出构件顶面30cm,灌浆孔和排气孔的位置应根据现场实际情况确定。
        4)监理旁站检查应包括下列主要内容:
        ①按图纸施工情况;
        ②检查管理人员特种作业人员到岗情况及上岗资格;
        ③混凝土浇捣时,检查锚垫后螺旋筋区的振捣密实情况;
        ④预应力梁混凝士养护,防止收缩和开裂;
        ⑤检查预应力波纹管、钢绞线及锚夹,灌浆孔和排气孔成品保护情况;
        ⑥施工环境。
        (3)预应力筋张拉
        1)张拉前准备工作
        ①张拉之前总包单位须提供强度报告,预应力梁的混凝土强度等级为C40,混凝土强度达到设计混凝土强度等级值的100%以上方能进行预应力张拉;
        ②钢绞线出现断裂或滑脱的数量不应超过同一截面钢绞线总根数的3%,且每根断裂的钢绞线断丝不得超过一丝;
        ③混凝土的质量在张拉前,检查端面混凝土质量,发现问题及时处理;
        ④由施工单位负责千斤顶和压力表的校准匹配,有效期不超过半年;
        ⑤在张拉端操作平台,应保证其宽度不小于1.5米,满足现场施工设备和人员操作的作业空间要求;

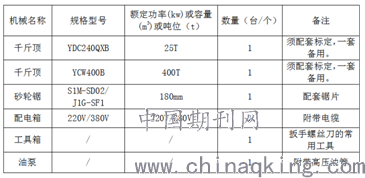

        ⑥张拉工序设备见表2。
        表2  张拉工序设备表

        2)张拉顺序
        ①整体张拉顺序为,先张拉长向预应力筋后,再张拉短向预应力筋;
        ②每块板上每束预应力筋的张拉顺序Y向从右到左的顺序,X向预应力筋每块板每束预应力筋的顺序是从左到右对称张拉;
        ③两端张拉的预应力筋在一端采用400吨千斤顶张拉,另一端采用25吨千斤顶补张拉。对于同一个梁内的2个孔道,先张拉完成一个后再张拉另一个孔道。
        3)张拉过程
        本工程采用两端张拉:
        ①检验、安装锚具;
        ②千斤顶张拉之前,用25吨千斤顶进行预紧,达到4Mpa;
        ③预紧完成后安装400吨千斤顶,安装好后张拉到控制应力的20%,用卷钢尺测量千斤顶缸长伸长L0,当张拉到控制应力的60%时,用卷钢尺测量千斤顶缸长伸长L1,千斤顶回缸,并且就位好以后再次张拉,当达到控制应力的60%的时候停止张拉,测量千斤顶缸长L2,继续张拉到控制应力的103%后停止张拉,测量千斤顶缸长L3,在另一侧采用25吨千斤顶继续张拉,记录千斤顶伸长缸长L4;
        ④计算身长值钢绞线总伸长ΔL=[(L1-L0)+(L3-L2)]/0.8+L4;
        ⑤校核预应力筋伸长值;
        ⑥顶紧锚具,退出千斤顶。
        (4)灌浆与封锚
        1)预应力梁张拉完毕后及时灌浆,灌浆用水泥浆应采用42.5号普通硅酸盐水泥配制,不得含有结块物,水采用洁净城市自来水,水灰比为0.4~0.42,水泥浆中可掺入高效减水剂,含有氯化物的外加剂能腐蚀预应力筋严禁掺入。
        2)孔道灌浆须采取措施保证密实,且28天试块抗压强度不小于30Mpa;
        3)预应力钢筋张拉注浆后,用 c40细骨料混凝土密封外露锚具,张拉后严格进行端部密封工作,具体步骤如下:
        ①切割多余的钢绞线,其余钢绞线的长度不得少于30毫米;
        ②封堵张拉端锚具用细石混凝土并振捣密实,钢绞线端头无外露。
        4)灌浆封锚完成后7天内,禁止施工单位擅自拆除预应力部位模板,防止对主体结构发生扰动。
        2.3 竣工验收条件
        表3  竣工验收条件表

        3 结束语
        预应力工程施工技术和质量要求与其它施工做法相比,具有其复杂性和特殊性。
        这就要求预应力监理人员,熟悉图纸、熟悉预应力施工做法,多跑现场、主动监理服务,确保项目工程质量目标顺利完成。
        本文为监理同仁提供经验和借鉴作用,共同提高监理业务水平。
