摘要：电力控制单元在电动汽车中起“心脏”作用，因此各个整车厂及电控单元零部件公司都在投入大量的人力物力进行研究。随之而来的各个控制器散热的问题越来越受到人们的关注。以某纯电动环卫车为研究对象，采用CAE仿真分析对冷却水道进行流-固共轭传热模拟分析，根据得出的水道系统的流体分布、流线图及压强云图，为后续液冷散热及水泵选取提供理论依据，进而设计出满足各个控制器在正常运行工况下的散热性能的冷却水道。
关键词：电动汽车、冷却水道、流体分析、散热分析、CAE仿真
1 引言
新能源汽车以电能作为动力源，取代了传统的燃油，这不仅缓解了能源问题，更减轻了尾气排放带来的环境污染问题，发展前景广阔[1]。新能源汽车电力控制单元通常采用水冷方式进行散热。水冷散热效果的好坏关键体现在水道设计是否合理上，水道的设计至关重要。
目前使用比较多的是并联式与串联式水道两种。并联式水道难以保证相邻水道冷却液的流速，进而导致电力控制单元内部的控制器散热不均匀。影响控制器的工作性能与寿命，不利于批量化、平台化发展[2-3]。同时采用进出水口设计在冷却水道的同一端，避免了由于进出水口温差而产生的两端的温度梯度，散热比较均匀[4]。
本文通过传热学和流体力学的理论研究，通过CAE仿真设计出满足电力控制单元中各个控制器散热需求的冷却水道。
2 冷却水道基本设计要求与冷却原理
液冷板的散热前提为各控制器基板与冷却液之间存在温度差。温度差是热量的传递的前提条件，其散热传递的方式为温度高的区域流到温度低区域[5]。固定于液冷板的控制器基板地面与液冷板表面的对流换热，可由热传导及物质传递两种方式同步进行。若控制器的温度导入到其基板使基板的温度比冷却液的温度高，控制器的热量通过热传导到液冷板壁面的冷却液粒子，并通过冷却液流动传递出去实现散热；当被加热的冷却液粒子流动到低温区域使，再把热量传递给低温粒子。因此设计冷却板时，液冷板与冷却液的对流系数及冷却的流速两个因素需要着重考虑[6]。
液冷板应具有良好的冷却效果，液冷板的设计要同时考虑散热能力与冷却水泵的冷却能力，具体设计要求如下：
1.为满足冷却液的流动速度，从而可以带走更多的热量，液冷板内部的散热水道的流阻要足够小。
2.液冷板的冷却水道要尽可能多，内部要设计多个散热筋，可以更多的带走控制器的热量。
3.液冷板的上下腔体通过搅拌摩擦焊进行密封焊接，腔体表面的固定孔距离摩擦焊缝应该有8mm以上，以保证加工螺纹孔时不会导致焊缝失效。
4.液冷板的加工采用压铸开模，因此内部的散热筋的厚度应该尽量小，最好不要超过6mm，以及液冷板的其他位置厚度也要尽可能小。这样可以保证模具件在压铸时尽量没有气泡和缩孔，保证开模的成品率。
5.液冷板的冷却液进出水口采用外接水管与整车冷却系统连接。水管的接口位置需要进行防水设计，可以采用水管与进出水口螺纹连接和水管胶进行密封。也可以采用水管与进出水口过盈配合实现密封。
6.冷却水道体积流量的计算模具的热量与自然对流散发到空气中的模具热量。辐射散发到空气中的模具热量及模具传给注射机热量的差值，即为用冷却水扩散的模具热量。假如模具内释放的热量全部由冷却水传导，即忽略其他传热因素，那么模具所需的冷却水体积流量可用下式计算：
.png)
3 水道系统流动性分析

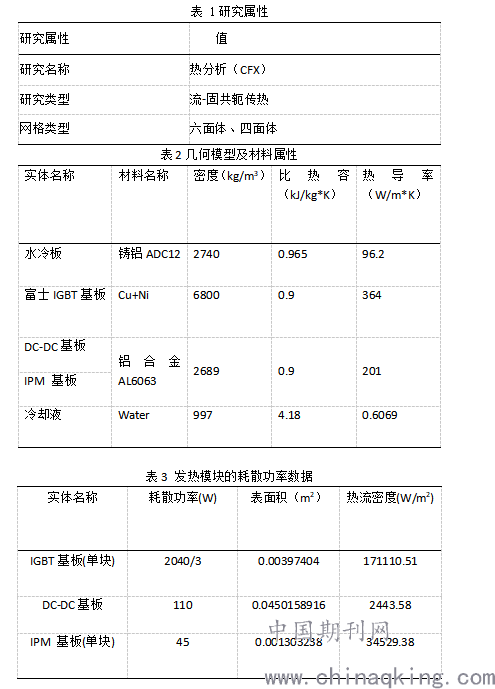

3.1模型信息
.png)
3.2水道系统流动性分析
通过对水道系统进行CAE仿真分析，得出水道系统的流体分布、流线图及压强云图，为后续液冷散热及水泵选取提供理论依据。

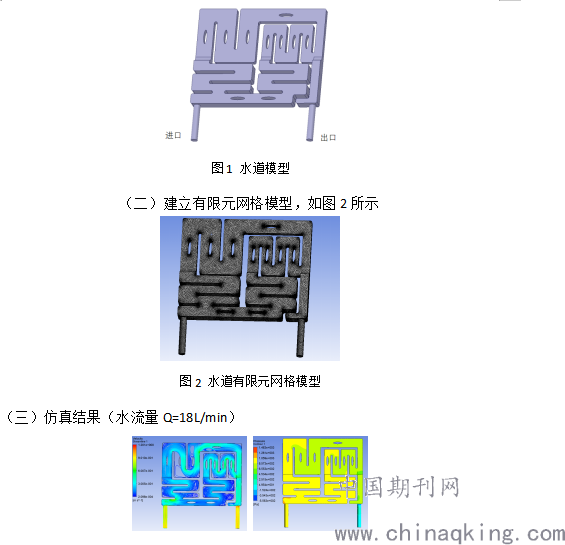

（一）建立水道结构模型，如图1所示
.png)
图3 流线图 图4 压强云图
（四）仿真结果分析
通过查看流线图及流动性可以发现：
1）该集成式电力控制单元的冷却水道系统内部水流速度分布不均，尤其在拐角处，存在一定的漩涡，增大流阻；
2）在电机控制器的IGBT下方，水道深度和截面积过大，使得其下方水流流动缓慢，影响与壁面的换热，降低水道的散热能力；
3）如图3中，流速曲线并未经过这些倒角位置，表明此处的水流速很慢，散热效果不好；凸出的一小段位置，这两个位置流线较少，流速也低，此处的水流的对流散热能力较差。
（五）水道优化策略
1）可以将水道的各部分截面积尽量设成一致的，从而会降低因局部截面积变化而产生的局部流阻；
2）根据对流散热原理可知，通过增大水流速度及散热面积，可提高散热能力；因而可适当降低IGBT下方水道深度，同时增加散热筋的数量，可提高水道的散热能力；
3）针对上面结论，可以适当增大倒角，可使水流过渡更平滑，从而降低流阻；将并联水道的两个支路的开口均向右移动到凸出位置处，从而使水流能够均匀的流经这些地方，从而更好的对IGBT进行散热，同样出口处的凸起也应去掉。
4 优化后的冷却水道的流-固共轭传热分析
4.1模型简化

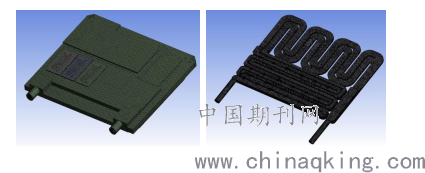

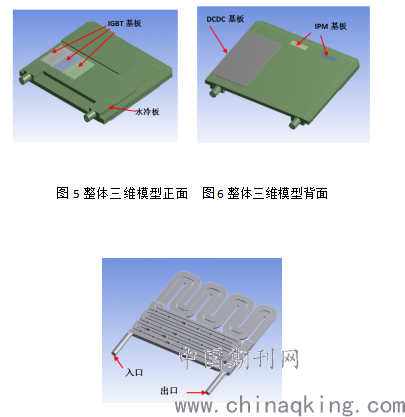

在对水冷板进行流-固共轭传热分析前，可对其结构进行一定的简化处理，简化后的结构模型主要包括：水冷板、IGBT基板、DC-DC基板、IPM基板以及内部流体结构如图5至图7所示。
.png)
图7水道模型
4.2网格划分
采用四面体和六面体对模型进行网格划分，总网格数约187.2万如图8和图9所示。
.png)
图8整体网格 图9水道网格
4.3载荷及边界条件的施加
根据IGBT、DC-DC、IPM功率器件的耗热量及热耗分布，将耗散热量施加到其相应热流面上；设置IGBT基板与水冷板接触热阻设置为1.0e-5 K*m2/W （即Rth(c-s)的值，由导热硅脂的热导率和填充厚度决定）；设置DC-DC、IPM基板与水冷板接触热阻设置为3.82e-5 K*m2/W；外界环境温度设置为65℃；流体域：设置入口流速为1.31m/s（水流量为20L/min，管内径18mm），入口温度为65℃；出口设置压力出口其值为0Pa。
4.4散热分析结果
根据所建立的模型以及温度载荷和边界条件，最终模拟出水冷板结构体和流体的稳态温度场分布结果云图，如图10至图18所示。

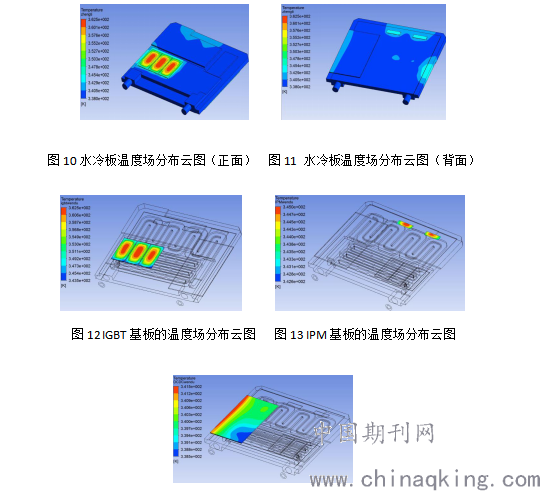

（一）水冷板结构温度场分布云图
根据温度场分析结果可知，该水冷板最高温度约为89.5℃，产生位置为IGBT模块晶元区正下方基板偏入口位置；最低温度为65℃，产生在入水口位置。IGBT模块基板最高温度约为89.5℃，最低温度约为70.5℃；IPM模块基板最高温度约为72℃，最低温度约为69.6℃；DC-DC模块基板最高温度约为68.5℃，最低温度约为65.5℃。
.png)
图14 DCDC基板的温度场分布云图

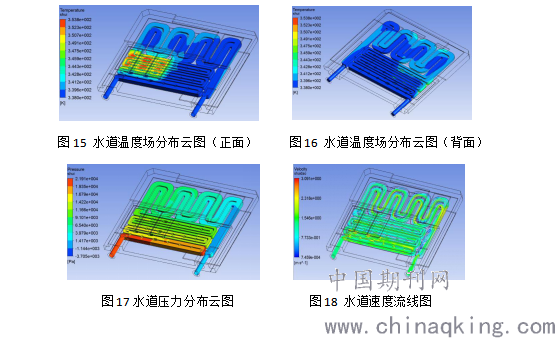

（二）水道系统内流体温度场分布、流速云图及压力云图
根据流体温度分析结果可知，冷却系统内部流体的最高温度约为80.8℃，发生在与IGBT基板接触的正上方偏入口区域；最低温度约为65℃，发生在入水口位置；出口平均温度约为66.13℃，相对入口温升约为1.13℃。由流体在水道系统内流速和压力云图可知，整体流动性很好，进口平均压强21119.8Pa，出口处平均压强14.6527Pa。进出压损约为△P=21105.1473Pa， 体积流量Q=0.000333m3/s，故所得流阻约为△P /Q=6.33*107 (N·s·m-5)，可以有效带走其上功率器件的耗散热量。
.png)
5 结论
电力控制单元的冷却水道的设计不仅需要考虑各个控制器的散热需求，还要考虑水道的压力损失及冷却液的流动速度。冷却水道的设计过程中，可通过增加水道的数量来减小水道的宽度，减小水道的截面积，进而获得较大的冷却液流速和水道的总长度，提高水道的散热能力。但在水道数量增加的同时，随着水道截面积的减小，水道的压力损失也会快速增加。在设计冷却水道的过程中，可以在满足压力损失和加工难度的前提下，尽可能多的增加水道的数量来提高整个冷却系统的散热能力。
参考文献
[1]Wang S W，Zhang Y，Hu J M. Thermal analysis of water-cooled permanent magnet synchronous motor for electric vehicles [J]. Applied Mechanics and materials,2014,610; 129-135.
[2]刘兆江.采煤机用防爆型水冷电机设计[D].哈尔滨：哈尔滨理工大学，2009.
[3]黄苏融，张琪，谢国栋，等.直接夜冷和热屏蔽的三明治结构电机电枢：中国，201010291003.7[P].2010-09-21.
[4]王继强，王风翔，孔晓光.高速永磁发电机的设计与电磁性能分析[J].中国电机工程学报，2008,28（20）；108-110.
[5]李伟力，丁树业。靳慧勇.基于耦合场的大型同步发电机定子温度场的数值计算[J].中国电机工程学报，2005,25（131）：129-134.
[6]丁树业，葛云中，孙兆琼，等.高海拔勇风力发电机流体场与温度场的计算分析[J].中国电机工程学报，2012,32（24）：74-79.
