摘要:天然气在传输过程中，管道距离相对较远，为了进一步保证燃气管道在传输过程中没有水分，以免燃气中的酸性气体跟水混合，以后会腐蚀掉管道内壁，从而会使燃气管道的使用时间缩短，并且给安全造成很大威胁。燃气管道作为传输天然气非常重要的载体，并且也是为了保证燃气在传输过程中的质量以及安全性的重要保障。本文以某地区接收站的项目为例，针对燃气管道干燥置换和气密性实际应用方法展开探讨。
关键词：天然气管道；干燥；气密性
1案例
某地区工程项目中，针对高压系统严密性，设计实验压力出现很大危机，为了测试系统内部的气密性，可以运用一定含量的氦气和氮气，设置好试验所用的压力值，对气密性进行实验。并且根据该项目的特征，对系统进行干燥，前期可以先对设备以及管道逐步进行初次气密实验，初次所做实验可以运用压缩的空气，设定好一定压力值来对气密进行试验过程，并且要保证系统干燥，处于关闭状态。等待所有设备以及燃气管道干燥处理完成以后，将其管道全部连接在一起，进行气密性检查。操作步骤与前期一致，由于该项目特征可以将干燥分为初步干燥以及系统干燥两个过程，其中第一种干燥阶段要对全部检测点的漏点进行检验，看其是否合格，同时还要保证燃气管道以及关闭阀门不能带有液体，才可以将系统整体进行联通，进行下一步总体干燥。对于系统气密性试验以及试验压力的时候，经过检验的氦气以及氮气充分融合以后进行一定时间的保压，后面可以对其进行更全方位的检验工作，尤其是针对阀门填料函等部分进行重点检验。
2干燥置换运用
2.1系统干燥
依照项目现场状况，运用最多的干燥处理方式就是电加热器、液氮汽化。针对干燥进行前期干燥的时候，要对检验点进行露点检验，若检验合格，就要针对阀门和管道开展确认，看其有没有出现带液情况，如果确实没有，就可以执行全部干燥处理。此案例中的工程运用管线、设备全部干燥的方法，所以不用设立临时的盲板，但要用到低温软管或者氮液罐连接，为了将加热炉顺利与汽化器之间的衔接做好，就要采用无缝钢管。执行注入氮气工序的时候，要保证注入的每一分流量数值都符合标准，处于干燥状态，并且要把控好进入管内氮气的温度，不能超过规定温度。采用循环间断性吹扫的方法，执行干燥，同还要用到盲板，把储备罐和设备的连接处进行隔离，避免吹扫的的水蒸气进入到储蓄罐或者设备的内部，针对项目站内很大的手动球阀、单向阀和不能检测到的死角等。对以阀门密封件的耐温值进行检查，干燥施工的时候运用电热带来反复加热阀体，其次，用纯度很高的氮气进行循环吹扫工作。
2.2氮气置换
在实际注氮的过程中，要将以下问题做好：①将提前准备好的注氮管线与注氮口相连接，把轴与轴相互连接的零件阀打开；②把排放出来的气体进行检测，看其含氧量多少，反复对其进行检验，一直到气体中含氧量低于一定含量，这个情况就能够确定置换工艺是否符合标准，不然须要重新展开置换工作。③对于氮气置换的时候，首先要从氮气进气开始，不管是设备还是阀门等工艺管线逐个展开置换，一直到每个置换点都符合标准以后，方可开展后面的工序流程；④针对死角部位进行置换的时候，可以采用爆破置换，达到标准以后，就可以将排污阀关闭掉或放空阀门，随后对系统开展升压，一直持续到其压力满足相对应的标准数值时候截止。其次，使用阀门把设备的阀门管线进行切断，并且使用模板块阻碍设备口没有阀门管线，把标记做好，确保设备保持干燥状况，以及漏出来的温度到达规定标准。另外，充氮的时候要保护好，保持不间断充氮程序，并且在干燥工程完成以后，将管线连续进行截断，将系统全部开展置换和干燥处理。
.png)

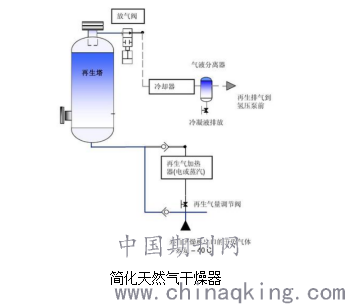

简化天然气干燥器
2.3实施工艺需要注意问题
落实工艺的时候有，有下面几点问题需要进行把控:①针对施工现场安排警戒线以及警告牌，以免非施工人员进入到现场工作中。②施工过程中要严格根据施工所制定的方案内容，针对工艺操作进行展开，以免发生违规操作现象，或者在实际操作过程中，不能随便敲打或者乱动管道线路、设备情况③施工以前要提前确定好风向以及可能存在的泄露问题，若发生事故时，工作人员要及时往风口方向撤离。④工作人员在施工过程中要佩戴专业的防护措施，其次，还要对其进行安全知识培训，避免施工过程中出现人员事故问题。
3气密性试验详细操作
针对气密进行初步试验的时候，应该逐渐进行压力升高，压力升到试验规定时，压力稳定以后全面开展检查工作，没有发现异样状况或者泄露，继续升压，这样循环试验，一直到试验压力，前期试验的升到试验压力的时候，针对阀门的填料函、排气阀以及排水阀等要赵忠检查，运用各种方法只要不泄露就属于合格标准。系统气密试验时，逐步升压检验，达到标准，没有出现异样或者泄露，停止注入，将氮气注入设备启用，根据有关文件中的分压定律的原理进行配气，使用氮气升压一定程度，对于气体开展检查工作，重点检查上面所说的设备，针对气密试验时要注意,系统气密试验和初步气密试有两种不同的方法，①系统气密试验主要是对设备整体管道开展检测，然而初步试验则是对管道设备进行气密性实验；②这两种试验的介质不一样。图2为干气密封结构。
图2干气密封结构
.png)
4结束语
因为此次探究的案例，对于施工的工艺和标准等各方面，与其他工程有很大的不同，因此，在执行工艺的时候，技术工作人员务必要依照天然气管道的详细状况，根据氮气置换工艺的特征，科学合理的开展工艺运用，保证此项目的置换处理管道干燥和置换过程中所发挥的优势，达到最佳，从而确保天然气的安全，以及运输过程中的高质量等优质环境，并且运用天然气的时候更加安全可靠。
参考文献：
[1]邓晓峰, 何永春, 彭维茂,等. 天然气管道氮气干燥置换工艺及实际应用[J]. 石油与天然气化工, 2011(03):9+112-115.
[2]杨文辉, 马利. 氮气置换在天然气管道中的应用[J]. 硅谷, 2013, 000(008):149-149,143.
[3]张奎星. 天然气管道干燥技术及氮气置换的实施应用[J]. 工业:00247-00247.
