神华国华寿光发电有限责任公司 山东寿光 262714
摘要：本论文从发电厂网络与信息安全的管控方式进行论述，并解释了网络安全管理容易存在的弊端，讨论采用什么样的方式去管理现有网络安全设备，从而进一步提升电厂网络安全防护能力，使电厂DCS系统及其他重要信息系统较少攻击。
关键词：Internet（互联网）；防火墙；网闸；入侵检测；安全管控中心
一、前言
随着工业4.0概念的不断深入和落地，电力企业相关系统将开始接入互联网，电力监控系统、管理系统、业务系统以及与众多企业的协同都将互联，对于工业互联网企业来说，在安全防护上普遍都面临着三重困境：1、检测能力的困境，对于一些可能带来重大损失的安全威胁无法做到及时发现；2、响应能力的困境，由于企业网络边界的扩大，安全人才的匮乏，在发生安全事件时响应能力更是大打折扣；3、应用安全的困境，工业控制、管理系统复杂、更新不及时，导致了应用的漏洞百出，以及攻防的不对称。
习总书记419讲话、国家网络安全法、国家十三五信息化规划，明确提出需要全天候全方位感知网络安全态势，感知网络安全态势是最基本最基础的工作，各行业都在积极响应国家政策的号召，构建态势感知系统以应对目前面临的严峻挑战。摸清家底、认清风险、找出漏洞、通报整改、情报共享五个方面是态势感知系统核心需要解决的问题。
二、网络安全法律法规
国家非常重视网络安全工作，2017年6月1日颁布并实施了《中华人民共和国网络安全法》，电力行业主管、监管部门不断强化电力监控系统安全防护等网络安全工作，先后发布了《电网与电厂计算机监控系统及调度数据网络安全防护规定》、《电力二次系统安全防护规定》和《电力监控系统安全防护规定》，按照电力监控系统“安全分区、网络专用、横向隔离、纵向认证”的总体防护原则，电力行业网络安全技术水平需要不断提升。网络安全技术体系向合规化、结构化、主动化、智能化逐步发展。
针对电力行业也先后出台了国家和行业相关网络安全标准，具体如下：
1国家法规
国家颁布《中华人民共和国网络安全法》，2017年6月1日实施。
2部委文件
2.1《电力监控系统安全防护规定》（国家发展和改革委员会令2014年第14号）
2.2《电力监控系统安全防火总体方案》（国家能源局国能安全〔2015〕36号文）
2.3《关于加强电力行业网络安全工作的指导意见》，2018年9月能源局
3 国家标准和行业标准
3.1《信息安全技术 网络安全等级保护基本要求》GB/T 22239-2008
3.2《电力行业信息系统安全等级保护基本要求》2012年
3.3《电力信息系统安全等级保护实施指南》 GB/T 37318-2018
3.4《电力监控系统网络安全防护导则》 GB∕T 36572-2018
三、电厂网络安全管控存在问题
各发电厂按照国家和行业标准要求，采购相关网络安全设备，如防火墙、网闸、上网行为管理、入侵检测、漏洞扫描等设备，对本单位网络安全不符合项进行整改，最终网络安全结构满足相关标准要求，但网络安全管控方面存在孤岛，难以管理，最终网络安全监控及处置方面达不到网络安全管控要求，主要体现以下几个方面。
1.网络安全设备（各区域防火墙）各自独立工作，网络安全日志信息不能在同一平台查看。
防火墙、网闸、入侵检测、漏洞扫描等网络安全产品，都有一套自己的管理后台，监控后台数据需打开不能网址。
2.部分网络安全设备日志信息不能在本地设备上长期保存，需要单独建立日志服务器，配置较繁琐。
大部分安全设备，如防火墙、上网行为管理等安全设备受到本身存储和性能限制，本地安全设备只能存储少量安全日志信息，需要单独配置日志服务器。
3.各网络安全设备在不同安全区域防护，网络安全管理员监控必须就地在该区域平台监控，一人无法实现多方监控。
按照电力二次安全防护要求，电厂网络系统一般分生产控制大区I区、II区和信息管理大区III区，每个区域都部署了相关网络安全产品，但由于每个区域相互隔离，网络安全设备后台监控需在本网络区域内查看，各网络安全后台系统不能在一台计算机上查看。
4.已经购置了一些安全设备及产品，但这些产品所报告出来的问题往往不是难于理解就是极其分散，从而无法确定当前企业的网络和系统运行到底是否安全。
5.传统安全设备或系统只会报告当前发生了什么，而无法对未来的安全形势进行预判，简而言之，就是缺乏一定的安全形势预估能力。
四、网络安全管控解决方案
将电厂所有的安全设备包括防火墙、入侵检测系统、网闸、上网行为管理、审计系统、防病毒服务器、补丁服务器及重要的服务器、网络设备进行资产梳理，确定厂家、设备产品型号，利用安全设备管理口、控制口等组成一套单独的网络安全管理网，将所有网络安全设备提取的网络安全日志进行分析和梳理，以运用安全大数据为基础，结合漏洞扫描系统，全面支持资产采集、流采集、文件采集、包采集、漏洞采集、情报采集等能力，对设备、主机、日志、进程、服务等全要素信息的归并，构建安全大数据分析专家，帮助用户构造全方位、全天候态势感知系统的建设需求。
本方案建立一套网络安全监控中心，所有网络设备安全状态信息均在该平台进行展示，可以提升网络态势监控、威胁分析、日常运维、事件处置等安全能力建设水平，在网络新常态下，实现诸如：网络整体运行态势监控、暴露或内部资产识别监控、内外部入侵行为定位、行为分析建模、高级持续威胁判定、失陷主机态势分布、政企侧漏洞闭环管理、攻击链还原、威胁情报管理、终端管控等高价值业务和场景的管理能力。
◆┫A发电厂网络安全管控研究
姚荣财
神华国华寿光发电有限责任公司 山东寿光 262714
摘要：本论文从发电厂网络与信息安全的管控方式进行论述，并解释了网络安全管理容易存在的弊端，讨论采用什么样的方式去管理现有网络安全设备，从而进一步提升电厂网络安全防护能力，使电厂DCS系统及其他重要信息系统较少攻击。
关键词：Internet（互联网）；防火墙；网闸；入侵检测；安全管控中心
一、前言
随着工业4.0概念的不断深入和落地，电力企业相关系统将开始接入互联网，电力监控系统、管理系统、业务系统以及与众多企业的协同都将互联，对于工业互联网企业来说，在安全防护上普遍都面临着三重困境：1、检测能力的困境，对于一些可能带来重大损失的安全威胁无法做到及时发现；2、响应能力的困境，由于企业网络边界的扩大，安全人才的匮乏，在发生安全事件时响应能力更是大打折扣；3、应用安全的困境，工业控制、管理系统复杂、更新不及时，导致了应用的漏洞百出，以及攻防的不对称。
习总书记419讲话、国家网络安全法、国家十三五信息化规划，明确提出需要全天候全方位感知网络安全态势，感知网络安全态势是最基本最基础的工作，各行业都在积极响应国家政策的号召，构建态势感知系统以应对目前面临的严峻挑战。摸清家底、认清风险、找出漏洞、通报整改、情报共享五个方面是态势感知系统核心需要解决的问题。
二、网络安全法律法规
国家非常重视网络安全工作，2017年6月1日颁布并实施了《中华人民共和国网络安全法》，电力行业主管、监管部门不断强化电力监控系统安全防护等网络安全工作，先后发布了《电网与电厂计算机监控系统及调度数据网络安全防护规定》、《电力二次系统安全防护规定》和《电力监控系统安全防护规定》，按照电力监控系统“安全分区、网络专用、横向隔离、纵向认证”的总体防护原则，电力行业网络安全技术水平需要不断提升。网络安全技术体系向合规化、结构化、主动化、智能化逐步发展。
针对电力行业也先后出台了国家和行业相关网络安全标准，具体如下：
1国家法规
国家颁布《中华人民共和国网络安全法》，2017年6月1日实施。
2部委文件
2.1《电力监控系统安全防护规定》（国家发展和改革委员会令2014年第14号）
2.2《电力监控系统安全防火总体方案》（国家能源局国能安全〔2015〕36号文）
2.3《关于加强电力行业网络安全工作的指导意见》，2018年9月能源局
3 国家标准和行业标准
3.1《信息安全技术 网络安全等级保护基本要求》GB/T 22239-2008
3.2《电力行业信息系统安全等级保护基本要求》2012年
3.3《电力信息系统安全等级保护实施指南》 GB/T 37318-2018
3.4《电力监控系统网络安全防护导则》 GB∕T 36572-2018
三、电厂网络安全管控存在问题
各发电厂按照国家和行业标准要求，采购相关网络安全设备，如防火墙、网闸、上网行为管理、入侵检测、漏洞扫描等设备，对本单位网络安全不符合项进行整改，最终网络安全结构满足相关标准要求，但网络安全管控方面存在孤岛，难以管理，最终网络安全监控及处置方面达不到网络安全管控要求，主要体现以下几个方面。
1.网络安全设备（各区域防火墙）各自独立工作，网络安全日志信息不能在同一平台查看。
防火墙、网闸、入侵检测、漏洞扫描等网络安全产品，都有一套自己的管理后台，监控后台数据需打开不能网址。
2.部分网络安全设备日志信息不能在本地设备上长期保存，需要单独建立日志服务器，配置较繁琐。
大部分安全设备，如防火墙、上网行为管理等安全设备受到本身存储和性能限制，本地安全设备只能存储少量安全日志信息，需要单独配置日志服务器。
3.各网络安全设备在不同安全区域防护，网络安全管理员监控必须就地在该区域平台监控，一人无法实现多方监控。
按照电力二次安全防护要求，电厂网络系统一般分生产控制大区I区、II区和信息管理大区III区，每个区域都部署了相关网络安全产品，但由于每个区域相互隔离，网络安全设备后台监控需在本网络区域内查看，各网络安全后台系统不能在一台计算机上查看。
4.已经购置了一些安全设备及产品，但这些产品所报告出来的问题往往不是难于理解就是极其分散，从而无法确定当前企业的网络和系统运行到底是否安全。
5.传统安全设备或系统只会报告当前发生了什么，而无法对未来的安全形势进行预判，简而言之，就是缺乏一定的安全形势预估能力。
四、网络安全管控解决方案
将电厂所有的安全设备包括防火墙、入侵检测系统、网闸、上网行为管理、审计系统、防病毒服务器、补丁服务器及重要的服务器、网络设备进行资产梳理，确定厂家、设备产品型号，利用安全设备管理口、控制口等组成一套单独的网络安全管理网，将所有网络安全设备提取的网络安全日志进行分析和梳理，以运用安全大数据为基础，结合漏洞扫描系统，全面支持资产采集、流采集、文件采集、包采集、漏洞采集、情报采集等能力，对设备、主机、日志、进程、服务等全要素信息的归并，构建安全大数据分析专家，帮助用户构造全方位、全天候态势感知系统的建设需求。
本方案建立一套网络安全监控中心，所有网络设备安全状态信息均在该平台进行展示，可以提升网络态势监控、威胁分析、日常运维、事件处置等安全能力建设水平，在网络新常态下，实现诸如：网络整体运行态势监控、暴露或内部资产识别监控、内外部入侵行为定位、行为分析建模、高级持续威胁判定、失陷主机态势分布、政企侧漏洞闭环管理、攻击链还原、威胁情报管理、终端管控等高价值业务和场景的管理能力。

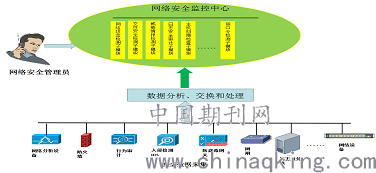

网络安全监控中心总体框架
网络管控平台应集成众多自有的安全问题感知子模块，这些安全感知子模块应包含了如下内容：
1.网络攻击检测子模块；2.网络性能检测子模块；3.文件安全检测子模块；4.威胁情报检测子模块；5.日志安全审计子模块；6.主机漏洞扫描检查子模块；7.安全配置核查子模块；8.网站扫描漏洞检测子模块；9.弱口令检测子模块等等。
另外，除上述基础安全检测子模块外，安全管控平台应具有一下高级安全检查功能：
1.安全问题告警分析子模块；2.主机及用户行为分析子模块；3.网站安全检测分析子模块；4.安全风险分析子模块等等。
除了上述各类模块外，为了提供完善的安全运维能力，网络安全监控中心还应提供完善的安全资产管理模块、安全运维工单模块以及安全知识库等模块。
五、网络安全监控中心优势
1.实现对全网事件、配置、漏洞、状态的采集、分析和管理，实现安全问题的流程化处理，增强对未知威胁和隐蔽威胁的检测能力，增强安全响应能力，达到等保等相关合规要求，消除隐业务系统安全缺陷或隐患，提高系统稳定性，提高数据安全性，支持日常安全运维工作的开展。
2.通过专家数据分析，解决安全运营阶段中网络安全监控能力和分析能力不足的难题；
3.将网络安全设备在一个平台展示，解决网络各类资产产生的安全信息孤岛难以形成威胁情报的难题；
4.通过高效的处理算法及采集的大量安全数据，解决威胁情报如何高效转化利用数据共享的难题；
信息安全问题从来就不是单纯的技术问题，仅仅通过部署安全产品难以覆盖主流的安全问题，应将所有安全设备收集的安全数据信息进行实时分析、离线分析、关联分析、统计分析、规则库、专家经验库以及外部安全情报的交换、机器学习等多方位进行风险分析和可视化展示，并把技术措施和管理措施结合起来，才能使系统和网络安全更加有效。
参考文献：
[1]石志国等编著.计算机网络安全教程.北京：清华大学出版社，2004.2.
[2]陈鹏，吕卫锋，单征.基于网络的入侵检测方法研究.计算机工程与应用，2007.
[3]冯登国.计算机通信网络安全.北京：清华大学出版社，2001.
作者：姚荣财，工作单位：神华国华寿光发电有限责任公司，部门：生产技术部，职务：信息高级主管，职称：助理工程师
Z
网络安全监控中心总体框架
网络管控平台应集成众多自有的安全问题感知子模块，这些安全感知子模块应包含了如下内容：
1.网络攻击检测子模块；2.网络性能检测子模块；3.文件安全检测子模块；4.威胁情报检测子模块；5.日志安全审计子模块；6.主机漏洞扫描检查子模块；7.安全配置核查子模块；8.网站扫描漏洞检测子模块；9.弱口令检测子模块等等。
另外，除上述基础安全检测子模块外，安全管控平台应具有一下高级安全检查功能：
1.安全问题告警分析子模块；2.主机及用户行为分析子模块；3.网站安全检测分析子模块；4.安全风险分析子模块等等。
除了上述各类模块外，为了提供完善的安全运维能力，网络安全监控中心还应提供完善的安全资产管理模块、安全运维工单模块以及安全知识库等模块。
五、网络安全监控中心优势
1.实现对全网事件、配置、漏洞、状态的采集、分析和管理，实现安全问题的流程化处理，增强对未知威胁和隐蔽威胁的检测能力，增强安全响应能力，达到等保等相关合规要求，消除隐业务系统安全缺陷或隐患，提高系统稳定性，提高数据安全性，支持日常安全运维工作的开展。
2.通过专家数据分析，解决安全运营阶段中网络安全监控能力和分析能力不足的难题；
3.将网络安全设备在一个平台展示，解决网络各类资产产生的安全信息孤岛难以形成威胁情报的难题；
4.通过高效的处理算法及采集的大量安全数据，解决威胁情报如何高效转化利用数据共享的难题；
信息安全问题从来就不是单纯的技术问题，仅仅通过部署安全产品难以覆盖主流的安全问题，应将所有安全设备收集的安全数据信息进行实时分析、离线分析、关联分析、统计分析、规则库、专家经验库以及外部安全情报的交换、机器学习等多方位进行风险分析和可视化展示，并把技术措施和管理措施结合起来，才能使系统和网络安全更加有效。
参考文献：
[1]石志国等编著.计算机网络安全教程.北京：清华大学出版社，2004.2.
[2]陈鹏，吕卫锋，单征.基于网络的入侵检测方法研究.计算机工程与应用，2007.
[3]冯登国.计算机通信网络安全.北京：清华大学出版社，2001.
作者：姚荣财，工作单位：神华国华寿光发电有限责任公司，部门：生产技术部，职务：信息高级主管，职称：助理工程师
