中国中元国际工程有限公司 垢秋爽 杨晓光 北京海淀 100089
摘要：目前BIM技术在暖通设计工作中的有效应用，可确保设计过程中各项数据的可靠性、设计的合理性，能够最大程度上提高暖通空调的设计效果。基于此，本文结合BIM技术在暖通空调设计中自身的优势及应用进行初步阐述，主要针对BIM技术在暖通空调中的创新与应用进行分析与研究，旨在为有效的提高设计及施工效率、节约成本、推动工程的运行与管理工作。
关键词：BIM技术；暖通空调设计；创新与应用
0引言
在社会快速发展的时代，各种新兴技术也在不断融入到建筑工程领域中，BIM（建筑信息模型）技术就目前建筑业的发展趋势逐渐走入市场，BIM技术是一种应用于工程设计、建造、管理的数据化工具，通过对项目的数据化分析，整合出可视化模型。依托模型对项目进行全生命周期的策划、运行和维护并将信息化数据进行共享和传递，使工程技术人员对各种建筑信息做出正确的理解和高效的应对，为设计团队及施工、建设单位提供协同工作的基础，对于提升工程设计质量、施工质量、提高生产效率、节约成本和缩短工期方面具有极为重要的意义。
1、BIM 技术在暖通空调中的优势
1.1暖通设计方案选择的优势
BIM正向设计的实施价值在设计前期，设计师需要考虑较多因素可通过利用BIM技术可视化结合项目的基本信息和实际的工程需求进行参数化设计并进行日照分析、风环境设计、能耗分析和建造成本分析等设置方案的仿真模型，设计人员可通过仿真模型呈现出的暖通空调布置布局要点，多维度的进行方案推敲，及时发现设计问题，规避方案的不合理性，改进设计思路，优化设计方案，选择合理的暖通空调设计方案，以确保方案的可行性，使得初期方案更具科学性，为设计人员提供有价值的参考。设计人员能结合实际环境对设计过程和设计方案进行整合处理，为后期的暖通空调设计工作打下了坚实的基础，一定程度上可暖通空调设计项目的综合水平。
1.2工程管理上的优势
在工程管理过程中设计师可利用BIM技术的虚拟施工，实现三维动画式的交底，使专业负责人与班组长的沟通更加直接，直观、迅速地将施工计划与实际进展对比，设计师通过可视化交底将暖通的设计意图更好的传递给甲方与施工单位，改善了设计与甲方和施工方的沟通环境，降低了沟通成本。其信息共享功能，提高了不同专业、不同部门间的协同工作能力，使得班组长清楚的了解管线排布和标高位置，甚至各个部件的参数指标，方便了设计师与现场各个专业的协调管理工作，有效的降低了施工风险、缩短了施工周期进而控制了施工成本，体现了了BIM技术的项目监督和设计监管流程的综合价值，保证了项目的精细化管理和设计工作。
1.3成本造价上的优势
工作人员在暖通空调运营过程中还可以利用BIM技术的收集数据能力为技术人员分类整理材料提供便利途径，通过模拟施工可更准确的选择施工各个阶段所需的设备和材料，为施工做好提前的准备工作，有效的避免材料不足和材料浪费的问题，切实的保证了材料的利用性、提高了施工效率、降低了人力成本，对于材料的成本控制有了明显的提升。BIM 技术在方案设计、施工材料管理、工程管理等方面均具有比较大的优势，使得各个阶段在保证工程质量的前提下，有效的保证了施工工期的合理化利用、加快现场施工进度，极大的节约了工程成本造价。
2、BIM技术在暖通空调设计中的应用

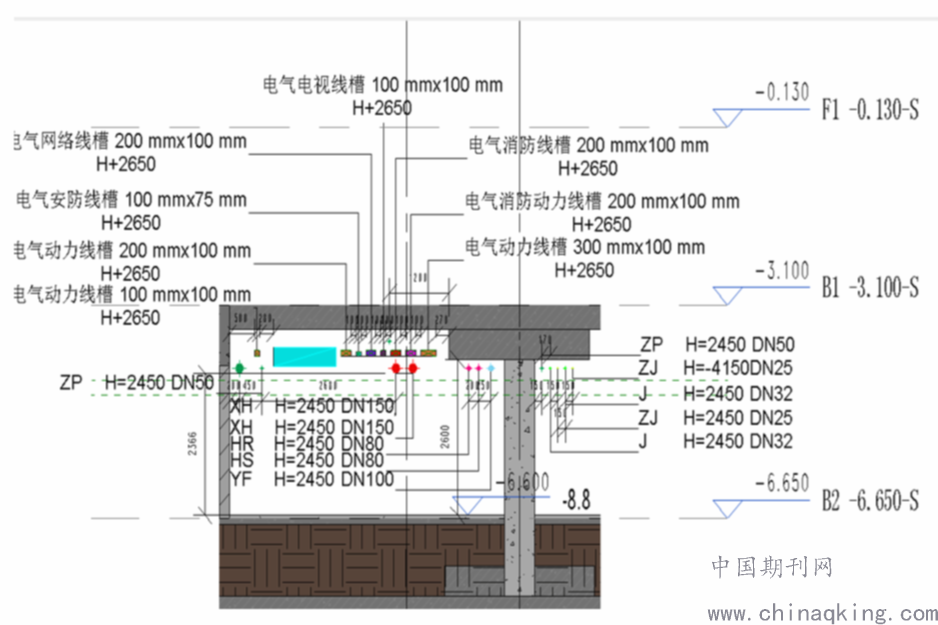

1）管线综合深化设计的应用
在目前暖通空调设计中对工程质量和技术的要求越来越高，在进行空间环境优化时为更加便于现场施工贴近实际应用，设计人员在设计中可通过三维模型直观的表示出暖通设计中的系统与其他专业管网的关系，通过平面剖面进行管线调整以实现管线交叉碰撞的实时检查，设计人员也可根据自己的需求任意选取剖切面，并生成相应的剖面图，直观的表达出各个管线搭建关系及时发现工程中管线的问题。在暖通工程中车库、管廊管线比较密集，各个系统错、漏、碰缺现象多，对净高也会一定要求，暖通管线在净高控制中占据较为重要的地位，此时暖通设计中管线综合深化就显得格外重要，通过bim技术提前管线综合深化排布既能保证排布的美观又能达到业主需求标高，极大地提高了工程设计效率，有利于各个专业的协同施工，同时提高了现场施工效率，加强了管线的安装性和科学性，对项目管理有了隐形提升。
.png)
（剖切面）

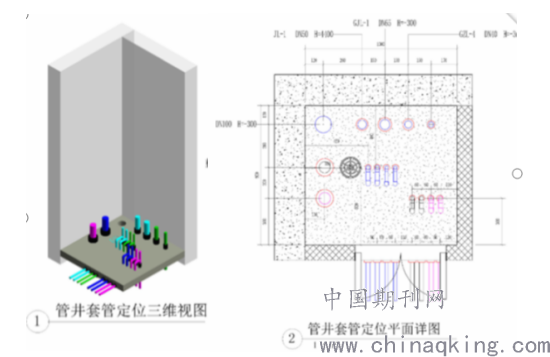

2）预留预埋
暖通空调设计中预留预埋工作是工程的起点，做好预留预埋是整个机电工程质量保证的基础。设计人员通过利用BIM技术对暖通管线与其他专业进行协同设计，保证管线布置的合理性，明确指出施工中的重难点,设计人员可提前做好规划,考虑好安装和检修空间确定好风口、管线洞口位置的大小提资给土建、外立面进行预留预埋工作，提前对各个管线预留预埋做好合理排布以保证了预留预埋保证机电管线准确性、结构完整性以实现建筑标高和功能要求的一项细化工程。
.png)
（套管预留预埋）
3、BIM技术在暖通空调中的创新与应用
3.1二维码应用
在暖通空调系统设计阶段，设计人员可通过专业间的协同设计和模型的联动性提高设计质量，在设计单位对其设计成果交付后，施工单位可对建筑内各个部位进行二维码的布置，技术人员通过扫描二维码，即可快速查看到对应部位的图纸于三维模型，方便了现场施工人员深入了解到该部位的施工情况和现场管理人员的监督管理工作，保证了设计与深化工作的有效落地及工程质量。尤其针对安装较复杂部位利用二维码可更直观看到该部位的深化及三维模型的排布情况，帮助技术人员全面掌握工程设计情况，可提高施工效率、推进项目的施工进度，实现可视化和高度集成的交付。

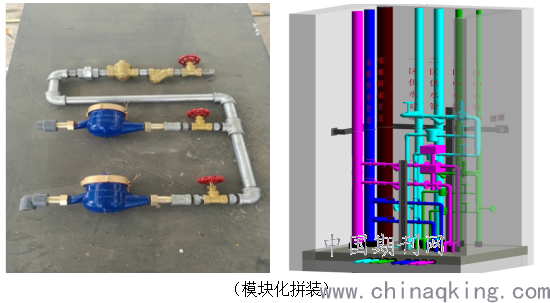

3.3模块化与拼装应用
在工程建设中机电专业安装可通过BIM技术三维可视化进行碰撞检查、管综调整，建立管井模型，进行管线、支架优化排布做好深化工作，并出具方便与之加工的材料清单和方便施工的二维码，工作人员通过材料清单可提前在加工车间将各个管段做好拼装工作，直接应用于现场，形成流水线工作模式,有助于现场管理人员进行模块化管理， 提高工程的质量和效率。项目的正向设计可通过前期模型的检查工作与后期的深化设计工作，不仅能减少施工过程中的难度、提升产品的质量、保障施工的安全、推进现场的施工进度，还能在工程的安装效果与成本方面起到积极的作用。
.png)
（模块化拼装）
4、结束语
综上所述，BIM技术在暖通空调设计和施工的环节中体现了较明显的优势，运用该技术可直观的暴露出设计与施工过程中的问题，有助于工程人员及时的采取有效措施进行修正，使得暖通空调设计具有合理性、科学性与可操作性等特性，进而提高工程的质量、缓解现场施工难度、降低工程成本，保证系统的高效运行和工程的建设。同时也能提高当代设计人员的综合设计水平和施工人员的管理水平，引领建筑业的整体发展。
参考文献
[1]周少军 .BIM 技术在暖通空调设计中的应用研究 [J]. 绿色环保建材，2020（03）.
[2]陈以勇.浅析绿色装修中暖通空调节能技术应用 [J].装饰装修天地，2019（15）：2.
[3]宋谨领.BIM技术在暖通空调设计中的应用[J].住宅与房地产, 2016(36):59.
[4]董文强.BIM技术在建筑暖通空调施工中的应用研究[J].中国住宅设施,2020(4):98-99.
[5]何丁,吴建华.BIM技术在暖通空调工程中的应用[J].设备管理与维修,2019(18):135-137.
