建筑电气照明安装工程施工关键技术研究

发表时间：2021/6/22 来源：《基层建设》2021年第6期作者：顾箭峰

[导读] 摘要：近年来随着经济飞速发展，人们的生活水平显著提升，带动了建筑领域和行业的发展和进步，对于建筑施工质量水平要求越来越高。

        上海郅丰建筑工程有限公司
        摘要：近年来随着经济飞速发展，人们的生活水平显著提升，带动了建筑领域和行业的发展和进步，对于建筑施工质量水平要求越来越高。建筑工程中开展电气照明安装工程时需要满足建筑需要，也要把握好电气照明安装工程的安全性。因此文章主要探究建筑电气照明安装工程施工关键技术，希望能够对建筑电气照明安装工程领域的开展提供一定的参考和借鉴。
        关键词：建筑；电气照明；安装工程；施工技术
        引言：建筑施工过程中需要有序开展电气照明安装工程，以确保建筑应用中的需要，因此为了进一步提升建筑电气照明安装工程施工关键技术的研究水平，文章以上海市崇明县民兵防空团库房基建工程项目为具体研究对象，着重分析该基建项目中电气安装工程施工关键技术，并针对安装工程施工的关键点和相关要素进行分析与研讨。
        1.电气照明安装工程概况
        上海市崇明县民兵防空团库房基建工程项目位于上海市崇明县人民武装部、地址港东公路、北沿公路西侧500米；基地面积13333.9平方米、建筑面积（含保温）4432.7平方米。其中高炮库建筑面积3124.3平方米、辅助用房总建长面积1308.4平方。项目主要招标范围为新建辅助用房；新建高炮库；辅助用房水电安装；高炮库电气安装等。
        1.1 电气照明的主要类型
        在建筑工程施工中应用电气照明安装工程主要将电力能源转化为光能，以实现人工照明。电气照明的主要特点和优势在于光亮稳定，能够进行人力控制和调节，经济水平和安全水平更高。电气照明安装工程根据照明的作用，可以分为正常照明、应急照明、警卫照明等等多种。
        正常照明主要指的是在正常的工作环境和背景之下实现的照明状态。应急照明主要指的是当建筑工程环境遇到外界影响或相关突发状况时，正常照明系统难以发挥作用，而应急照明系统实现自启动，确保独立电力状态下的良好照明状态。在上海市崇明县民兵防空团库房基建工程项目所开展的电气工程中主要进行日常照明和应急照明等方面的施工。
        1.2 电气照明安装的主要特点
        在上海市崇明县民兵防空团库房基建工程项目中，开展的电气照明安装工程主要有三大方面的特点。首先，电气照明安装工程的复杂多样性。民兵防空团库房基建工程主要建设高炮库，建设单位为上海市崇明县人民武装部，建筑共两层，第一层为高炮库层，第二层为器材是辅助用房。因此针对该项目中的不同施工层，需要采取不同的电气照明安装技术和手段，在照明系统方面仍然有差异，再加上高炮库的施工需要提升防雷效果，因此在电气照明安装工程施工中，要综合考虑防雷设施综合接地的整体效果。对此需要在电气照明安装施工进行中选用更高水平的施工设备，严格规范施工流程和操作手段，按照施工周期的规划与安排有序开展电气照明安装施工建设。其次，电气照明安装工程受人为因素影响较多，因此需要进一步提升建筑电气照明安装工程施工技术人员的能力和水平，确保施工人员技术能力能够满足电气照明安装工程施工的基本要求。最后，电气照明安装工程的技术水平要求较高。高炮库的施工建设不仅涵盖了配电系统、照明系统、防雷接地系统的施工和建设，也要实现电气照明安装施工与建筑结构设计、室内外给排水、土建工程等密切联系，综合不同施工要素和施工环节，共同推进工程总体施工效果的提升。
        2.建筑电气照明安装工程施工关键技术分析
        2.1 电线明暗配管的施工技术
        在开展建筑电气照明安装工程时，如果直接将相关电路铺设进墙体，则会受到外界环境的影响而造成电路环境的潮湿或腐蚀，进一步引发电路的损坏，因此需要对电气照明安装的相关电路进行导管式防护。
        2.1.1暗配管
        民兵防空团库房基建工程项目所应用的暗配电线管一律使用镀锌钢管，且不论暗配管预埋在墙体中，还是需要穿过楼板等部位，统一保障暗配电线管的质量标准要求。在其出口处需要带丝扣，按照国标（GB50258/96）要求针对暗配电线管进行弯曲数量、管路长度、防腐操作等多方面的施工建设。此外为了提升对于暗配电线管的保护措施，可以在基础侧面进行出管，提前上好管箍，并在其中塞满破布，避免土建施工过程中的砂浆流入管道之中。暗配电线管的朝上管口处需要应用管帽和盲板，对其进行有效保护；管口朝下位置需要用管帽和破布起到防护作用和措施。暗配电工程项目中有些暗配电线管需要预埋在混凝土或泥土中，此类线管需要进行管箍链接，丝扣缠密封带，焊跨接钢筋来增加连接处的强度，外部应补刷沥清漆以防锈。

        图1 暗配管安装方式
        2.1.2明配管
        除了暗配管之外，同样也需要对电线进行明配管的施工。在此期间需要首先从电缆桥架中引出电缆管，并从桥架的底部或侧面将电缆引出（图2、图3）。

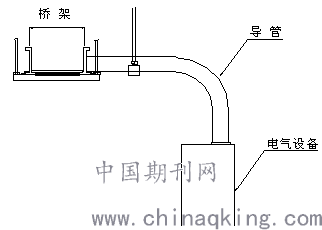

图2 电缆引出示意图（1）

        图3 电缆引出示意图（2）
        电缆引出之后需要应用丝扣进行配管的连接，并应用拉线盒以实现线路的保护作用。对拉线盒进行开孔，可以使用液压或电动类型的开孔器，将电缆管与拉线盒之间进行连接，确保二者的紧密性。值得注意的是，在进行明配电缆管的施工时，仍然采用镀锌管，在明管支架方面需要采用U型螺丝对其卡紧，避免用焊接的方式进行连接；其中支架自身也需要有效固定，可以使用膨胀螺栓或电焊进行施工和建设。
        2.2照明配电箱、控制柜等的施工技术
        民兵防空团库房基建工程项目的普通线路采用铜芯导线，电缆、干线采用YJV-0.6/1KV型电力电缆，支线采用BV-0.45/0.75KV型铜芯导线，消防电源线路采用耐火电缆。其中在针对配电箱、控制柜等重要动力配电设施的安装和施工时，需要根据工程施工现场的实际环境进行有效安装，并充分考虑项目中所应用的电缆、干线以及普通线路的线型，避免配电箱或控制柜的安装出现安装失误的情况。需要明确的是，在开展安装施工时，需要确保配电柜和配电箱的接地电阻小于等于1Ω，提高高抛库的防雷接地效果。此外配电箱和配电柜在同一出现回路导线中不能出现大于两根的情况，要确保各个环节的施工始终按照施工标准的要求有序开展，提升建筑电气照明安装工程的整体施工效果。
        2.3线槽架设与管内穿线的施工技术
        在民兵防空团库房基建工程项目中需要应用线槽灯具，因此需要提前架设灯具的线槽，并对预埋管进行穿线。首先在线槽架设方面，需要根据电线的材质、规格、绝缘性等进行多次检验和核查，不同材质或不同电压的导线不可以串通进同一导管之中，或直接进行二者的连接。要始终保障管线内电压和电流始终在安全范围之内，避免因外界的高温或高湿状况而引起线路爆炸或短路的问题，其次，对管内进行穿线时，需要提前对已经预埋好的线管进行逐一排查，如果发现其中存在堵塞的问题，要第一时间进行处理。管内穿线时要保障导线分色统一，避免存在接头扭接的情况，在插入钢管之前，要先在管口处用丝扣连接套有护套帽，管内穿线的导线总根数应该少于8根。
        2.4 灯具安装的施工技术
        民兵防空团库房基建工程项目中的辅助用房，主要应用无极灯，此类灯具具有绿色环保的照明效果，功率因数大于0.9；在辅助用房办公室部分则主要安设荧光灯，并采用电子镇流器实现电路的稳定效果；工程项目中各类应急照明灯和疏散指示装置的电源直接连接至市电进线开关前端。工程建设中的产品分拣车间照明需要以荧光灯为主，采取电子镇流器确保灯具的功率维持在0.9以上。开展施工安装之前，需要提前做好装置的验收和检验，确保电气照明安装工程中所应用的各类部件设施完好齐全，型号、规格与设计规划中的要求相符。另外在灯具安装之前需要提前进行试亮，避免灯具已经安装完成之后仍然出现质量问题，影响施工进度。
        在民兵防空团库房基建工程项目中，主要应用嵌入式安装、吸顶式安装、线槽式安装和管道式安装的方式进行。在嵌入式灯具安装中，需要搭建圆钢支架用于灯具的固定，期间要配合库房内装饰吊装施工，按照施工的预计位置安装灯具支架，并用膨胀螺丝确保支架的稳定，之后引入管线，让其与灯具的安装位置保持一致，等工程轻钢龙骨全部调整完毕之后，则可以开始嵌入式灯具的安装，确保灯具能够与天花板紧密相连。在吸顶式灯具安装中，主要表现为各类日光灯的灯具，需要将膨胀螺丝固定于天棚位置，随后直接将吸顶灯与膨胀螺栓吸顶固定即可（图4）。在线槽灯的安装中，需要保障线槽的位置与灯具保持一致，可以选择吊杆对线槽进行固定，而灯具只需要连接和固定到线槽上即可。管吊式灯具的施工大多需要安装于库房工程的大厅位置，需要提前施工照明母线，在进行灯具的安装和建设期间可以采用门型架的形式以实现灯具、母线的顺利施工。

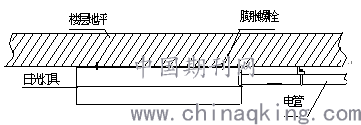

        图4 日光灯吸顶安装示意图
        2.5 插座安装施工技术
        在上海市崇明县民兵防空团库房基建工程项目中，各类开关和插座均采用暗装式的安装方法。在进行开关和插座的安装之前，需要在施工区域弹出1m标高线，要确保开关和插座的具体安装位置，始终保持高度一致，位于同一密闭空间内的开关和插座高度差不宜大于5mm，并列安装的开关、插座高度差不宜大于0.5mm，面板垂直度不宜大于0.5mm。在进行开关和插座的安装施工之前，要提前开展检查，确保盒内管口光滑，钢管敷设的护口齐全，清洁无杂物。在进行开关接线时，要识别不同导线，严格做到开关控制。
        在开展插座的安装和接线时，需要对，接线盒内的导线进行全面的辨认和识别，根据不同分数进行有效连接，确保导线与插座的连接方面不会出现误差或错觉等方面的问题。如果为单相双孔插座，则需要在右孔接相线，左孔接零线；在针对单相三孔插座的接线安装施工时，要在插座上口连接接地线，而右孔和左孔依旧分别连接相线和零线。接线完成之后，需要对开关和插座进行固定，可以直接将螺丝旋进开关、插座面板中的安装孔内，能够有效提升开关和插座的美观效果。螺丝安装完毕之后需要重新安装开关插座面板的装饰帽，确保面板与建筑物的墙面无缝隙和晃动情况。与此同时，也要确保开关插座面板合闸、分闸以及相关动作程序与预测相符，和电气原理图一致，开关插座安装中缘电阻不得小于1兆欧。
        总结：综上所述，建筑电气照明安装工程的施工与整个建筑的施工建设紧密联系。文章首先探究了电气照明的主要类型和电气照明安装的主要特点，并结合上海市崇明县民兵防空团库房基建工程项目，深入探索建筑电气照明安装工程的施工关键技术，主要从电线明暗配管、照明配电箱、控制柜、线槽架设与管内穿线、灯具安装、插座安装等五个方面进行分析。希望能够对当前电气照明安装工程的施工建设提供重要的参考和借鉴，促进人民群众生活水平和建筑质量水平的显著提升。
        参考文献：
        [1]卢日亮.建筑电气照明安装工程施工关键技术应用探讨[J].装饰装修天地，2020（6）：264.
        [2]陈磊.建筑电气照明安装工程施工关键技术分析[J].科学与财富，2020（16）：125.
        [3]边海鹏.建筑电气照明安装工程施工关键技术与应注意的问题分析[J].建筑工程技术与设计，2018（2）：1871.
        [4]段修继.探析建筑电气照明安装工程施工关键技术与应注意的问题[J].建筑工程技术与设计，2020（21）：2976.
