东莞联通石龙镇黄埔海关专线分组RTN共享QINQ部署案例

发表时间：2020/9/3 来源：《基层建设》2020年第5期作者：化伟锋

[导读] 摘要：微波作为一种快速部署，安装灵活的回传技术，在光纤资源无法到达的情况下，微波传输已经成为现代移动网络回传的主要解决方案。微波设备除用于移动回传网络外，也可以固定网络，解决光纤铺设存在难度的区域；本次在中国联通东莞石龙镇中华人民共和国黄埔海关20M本地电路新建工程中，通过使用分组微波共享QINQ技术，既解决了光缆资源问题，又同时实现了多用户共链路传输问题。

        中国联合网络通信有限公司东莞市分公司
        一、案例摘要
        摘要：微波作为一种快速部署，安装灵活的回传技术，在光纤资源无法到达的情况下，微波传输已经成为现代移动网络回传的主要解决方案。微波设备除用于移动回传网络外，也可以固定网络，解决光纤铺设存在难度的区域；本次在中国联通东莞石龙镇中华人民共和国黄埔海关20M本地电路新建工程中，通过使用分组微波共享QINQ技术，既解决了光缆资源问题，又同时实现了多用户共链路传输问题。
        二、关键词
        关键词：专线；分组微波；QINQ；
        三、案例正文
        （一）案例背景
        2019年11月，在中国联通东莞石龙镇中华人民共和国黄埔海关20M本地电路新建工程中，客户申请新建一条20M本地专线电路，通过现场设计勘测，电路新建工程设计方案中客户企业机房至近点UTN基站无光缆资源，其中客户企业机房位于惠州博罗境内，与东莞联通最近的机房间隔一座大桥，需要在桥上敷设管道。由于处于交界地，管道报建困难，且该客户原有业务已通过分组RTN微波设备进行开通。为尽快开通业务，满足客户需求，同时为最大程度的节省投资，本次拟使用分组微波QINQ技术，解决多个客户共用微波管道的问题；
        （二）案例描述

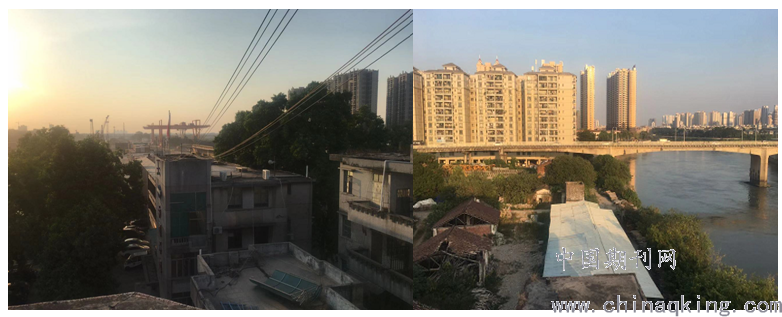

        在中国联通东莞石龙镇中华人民共和国黄埔海关20M本地电路新建工程中，通过前期现场设计勘测，设计路由为：东莞市石龙中国外运卡口机房→东莞市石龙中国外运办公楼1楼机房(企业机房)→石龙沿江西路基站(基站端机房)→联通分组网；其中企业机房至近点UTN基站无光缆资源，其中客户企业机房位于惠州博罗境内，与东莞联通最近的机房间隔一座大桥，需要在桥上敷设管道。由于处于交界地，管道报建困难，无法使用光纤资源开通，现场勘查情况如下：

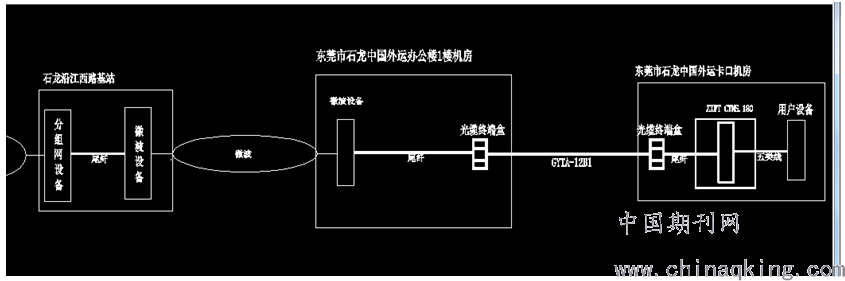

针对以上情况，协调设计院重新核查现场资源情况，通过梳理发现东莞市石龙中国外运办公楼1楼机房(企业机房)→石龙沿江西路基站(基站端机房)段原有开通该企业另外一条租线的华为微波RTN905设备，已承载业务使用，即考虑利旧此段微波链路方案，设计院出方案如下：

        立项后，派单给施工单位实施，施工单位按照调度系统在石龙沿江西路基站和石龙中国外运办公楼的微波设备进行了物理链路上的连接，现场观测微波和分组网对应端口的指示灯不亮，业务起不来，经核查物理连接，排除物理连接问题，推断应为业务配置问题。
        通过业务室确认，原环境监测专线业务在此微波RTN905设备为独占管道，当前配置下端口无法复用；重新组织设计院、华为厂家重新进行方案设计，确定可以通过分组微波QINQ技术实现两条业务微波管道复用；
        具体业务规划设计及步骤如下：

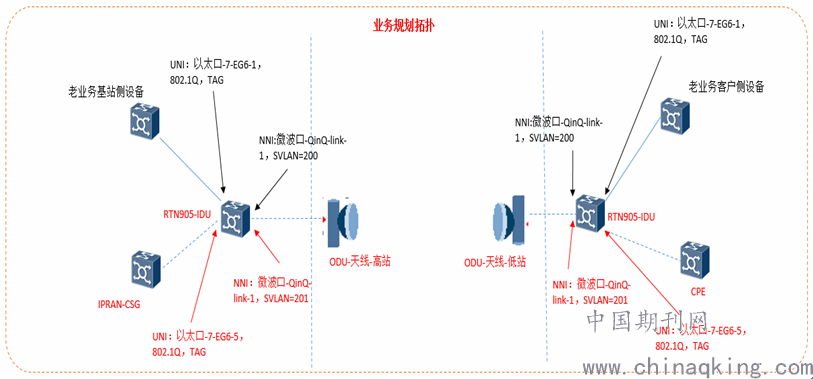

        1、业务规划拓扑

        2、业务规划说明
        原有业务情况：
        （1）微波分组接口为封装类型同样为802.1Q，对接UTN设备
        （2）微波口封装类型同样为802.1Q、配置为ACESS口，进行业务透传，透传vlan不感知
        （3）微波口独占，无法新增其他业务
        分组微波QINQ规划情况：
        （4）通过微波分组接口为保持封装类型为802.1Q，对接UTN设备
        （5）微波口封装类型规划为QINQ模式
        （6）针对不同的业务分别规划不同的QINQ-LINK ID以及S-VLAN,用于微波侧业务隔离
        3、业务配置说明
        （1）配置以太网接口-封装类型为802.1Q
        （2）配置微波接口为QinQ模式
        （3）配置微波接口的QinQ-LINK：每条单独的业务配置一个LINK ID，S-VLAN按规划设置，用于区分微波口的不同业务；
        （4）配置基于QinQ Link的以太网业务：选择UNI-NNI的业务类型，模式选择QinQ Link，源端口选择配置的以太网端口，宿端口选择本端的微波QinQ Link接口；
        （5）低站侧复制以上配置即可。
        通过微波侧分组共享QINQ业务部署，达成了本次业务开通的目标；
        （三）分析总结
        通过本次中国联通东莞石龙镇中华人民共和国黄埔海关20M本地电路新建工程案例实施，总结如下：
        1、从流程上看，电路方案设计阶段应综合考虑资源和技术问题，在最优成本下提供最可靠的方案；
        2、从技术上看，在现有的厂家产品形态下，除普遍使用的，也需关注产品非典型技术规格，可应用于日常多种业务场景；
