PCCP管道施工质量控制要点探析徐东东

发表时间：2021/8/10 来源：《建筑科技》2021年9月上作者：徐东东

[导读] PCCP管道在工程建设中应用较为广泛，因为整个管道施工对接较为简单，所以具有良好的施工工艺性。

北京韩建水利水电工程有限公司徐东东北京 102400

摘要：PCCP管道在工程建设中应用较为广泛，因为整个管道施工对接较为简单，所以具有良好的施工工艺性。想要保证PCCP管道施工质量，首先要做好人才队伍建设，保证施工人员能够按照施工设计方案、施工工艺技术标准和施工规范开展施工作业，同时对于施工后的检测，管理人员必须要掌握相应的质量检测知识，确保质量检测水平。做好各个工艺环节的工程质量把控，避免管道位置偏移、损害等造成的质量问题，确保整个工程施工质量。
关键词：PCCP管道；施工质量；控制
        一、PCCP管概述
        所谓的PCCP管道全称为预应力钢筒混凝土管，英文名称为Prestressed Concrete Cylinder Pipe所以简称为PCCP。预应力混凝土管发展至今已经超过70年，从欧洲邦纳公司研制发展至今，各国纷纷加入到PCCP产品研制和应用领域的研究之中，取得了较多的研究成果。
        PCCP管道主要是将预应力钢丝环绕与带有不同强度钢筒的混凝土管芯上，再利用水泥砂浆涂抹作为防护层的管材。通过这种方式生产的PCCP管道具有赶钢材的力学行你能，有具备混凝土的抗压性和耐腐蚀性特点，所以在水利工程、房建工程、市政工程方面应用十分广泛。
        二、PCCP管施工工艺流程

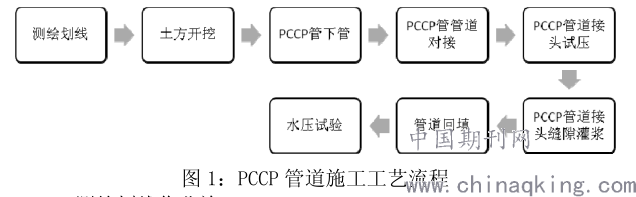

        PCCP管道的施工是一个完整的作业流程，主要内容包括以下几个方面如图1所示，从测绘划线、土方开挖、下管、管道对接、接头试压、缝隙灌浆以及管道回填水压试验，完成整个施工工艺流程。从整个工艺流程来看，管道施工工艺的复杂度较低，整个工程的难点主要集中在下管、管道对接以及接头位置处理。

        2.1 测绘划线作业施工
        测绘划线作业施工，根据设计说明说和施工说明书，测绘人员按照设计图纸进行测绘，利用白石灰等材料划线，确定整个PCCP管道布局，确保管道布局位置精度，避免因为测量不准确导致管道安装位置出现偏差。
        2.2 土方开挖作业施工
        完成测绘划线以后，要对土方进行开挖，选择合理的开挖设备，避免机械设备选取不当造成资源闲置，利用高精度的施工设备，确保土方开挖精度。同时要做好土方开挖的边坡支撑，避免因为支撑不当，造成的滑坡影响后期的管道铺设。
        2.3 PCCP管道下管
        在下管之前要完成以下工作，必须要确保PCCP管道属于合格产品，必须要做好产品检查和验收工作。确保管道产品质量以后，进行下管作业。管道入坑之前，要对管沟尺寸进行校验，管沟标高符合设计图纸要求，符合要求后，浇筑100mm混凝土垫层，混凝土凝结后，复测确定安装管体中心线，根据设计图纸和结构要求确定垫块位置，根据参数数值将垫块调整至要求高度，通常情况下每根管道铺设4个垫块。
        垫块设置好以后，就是对管道进行吊装，吊装过程才用的是履带吊装车，车体布置于施工道路位置，履带位置距离基坑边坡位置不得小于2m，通过对管道重量的计算和吊装高度来选择合适的吊装设备规格，保证满足吊装需求。在吊装过程中，必须要使用兜身装置进行吊装，避免因为受力集中出现吊装事故。同时在吊装过程中将吊具等使用柔性材料包裹，可以有效避免管子碰损，保证施工质量，完成准备工作以后，将管道吊装至正确位置，实现下管工作。
        2.4 管道对接施工
        管道对接是将两根管道同轴布置或者管道断面重合配置，完成管道对接工作。因为PCCP管道设定了卡口所以管到对接过程中，首要一点是做好管口对接位置的清理工作，将管口的异物、毛刺、飞边等清理干净后，安装密封套圈，然后在密封圈位置涂抹一定的润滑剂，胶圈套入插口凹槽后，用钢棒将胶圈在插口的各部位上粗细调匀，使其顺直地箍在插口环凹槽内，无扭曲、翻转现象，以保持良好的密封。
        2.5 接头试压
        接头试压将管道对接完成后，对管道接口处进行单口水压试验，试压水压为管道设计压力的2倍，在试压中将管道空气排净，然后升值试压压力，观察压降情况，弱无压降则表面接头处无问题。
        2.6 接头缝隙灌浆
        在管道应用阶段接口位置属于失效多发位置，所以必须要做好接口位置的防护工作，对接头外缝进行灌浆，合理的保护外露的承插口钢构件不收腐蚀，保证后期使用效果，提升管道使用年限。
        2.7 管道回填施工
        管道安装完成以后，要对管道进行回填，清理好坑内杂物，并将沟内积水排出，然后进行管沟回填，回填时要从两侧均匀下土，避免因为受力不均而造成位置偏移情况的发生，管道回填过程中要做好分层夯实，确保回填质量。回填高度不应该超过填筑高度。
        三、PCCP施工质量控制措施
        根据上文的阐述了解到管道施工的整个施工工艺流程，因此管道施工质量控制要从以下几个方面考虑。
        3.1 严格按照设计方案进行施工
        在施工过程中，必须要严格按照施工设计方案进行施工，因为设计方案时从整体到具体的思路进行设计，保证了整个工程的设计质量。施工人员按照设计方案施工才能够保证与其他工程良好对接，避免出现位置偏移等情况出现。
        3.2 严格按照标准规范进行施工
        管道施工过程中必须要按照相关标准和规范开展施工作业，避免对工程施工参数的私自调整，保证工程施工质量。例如垫块数量、垫块位置等必须要严格按照相关规范标准，做好定位和施工，避免因位置偏移造成管道受力不均，出现施工质量差的问题。
        3.3 做好人员培训工作
        施工质量提升需要施工人员和管理人员共同努力，所以必须要做好人员培训工作，具体可以从以下几个方面考量。
        1）施工人员培训，对作业方案和作业重难点问题进行人员培训，保证施工人员能够充分理解设计意图，保证技术的完全交底。
        2）施工人员的设备是用技能培训。在管道施工中要诸多需要人工操作的机械设备，因此必须要确保施工人员能够正确使用这些设备，避免出现事故安全问题以及因为操作问题导致施工质量。
        3）管理人员培训，要对质量管理人员做好知识技能培训，掌握相关的施工技术规范标准，熟悉使用管道检测试验方法，按照相关的试压标准对工程施工质量进行验收，发现问题要及时上报，保证工程建设质量。
        2.3 管道装卸施工质量控制
        在管道的运输储存过程中，必须要做好管材的保护工作，避免因为运输撞击或者吊装撞击而造成管道损害，降低施工质量，增加施工成本。所以在运输过程和吊装过程中，都要设计好相应的运输吊装路线，并且对常见碰撞位置做好防护措施，保证管道施工质量。同时对于管道的吊装运输之前要做好质量检测工作，避免不合格的管道进入施工现场，降低工程施工质量。
        结束语
        PCCP管道在工程建设中应用较为广泛，因为整个管道施工对接较为简单，所以具有良好的施工工艺性。想要保证PCCP管道施工质量，首先要做好人才队伍建设，保证施工人员能够按照施工设计方案、施工工艺技术标准和施工规范开展施工作业，同时对于施工后的检测，管理人员必须要掌握相应的质量检测知识，确保质量检测水平。做好各个工艺环节的工程质量把控，避免管道位置偏移、损害等造成的质量问题，确保整个工程施工质量。
参考文献
[1] 邵杨, 岑坤旺, 肖俊淼. 水利工程中PCCP管道安装工程施工与质量控制[J]. 中国战略新兴产业(理论版), 2019, 000(011):1-1.
[2] 张海清. PCCP管配件承插口焊接方法与质量控制研究[J]. 南方农机, 2019, v.50;No.337(21):284-284.
