谢东
中铁城建集团南昌建设有限公司 江西南昌 330002
【摘要】伴随着施工技术的不断升级以及施工方法的改进，我国的基础设施产业发展的脚步越来越快，特别是国家道路交通网建设的快速发展，预应力混凝土连续箱梁桥得到了较为广泛的应用。其预应力混凝土连续箱梁预应力施工技术与质量控制也受到越来越多的关注，基于此，本文首先介绍了吉莲高速公路上鹿禾水河大桥主跨预应力混凝土连续箱梁预应力施工方法，然后阐述了该桥梁主跨部分预应力混凝土连续箱梁预应力的施工质量控制要点，能够在一定程度上对今后的连续梁预应力施工有所帮助。
【关键词】预应力混凝土；连续箱梁；预应力；施工技术；质量
【引言】
有效的预应力施工技术与质量控制是预应力连续箱梁桥施工质量和运营安全的重要保证。通俗的来讲，如果一座桥梁的质量要想得到进一步的保证，精确地预应力张拉技术不可缺少，由于预应力张拉工艺选择不适合、预应力管道和张拉锚具质量不能满足国家规范等等原因，造成预应力混凝土连续箱梁预应力施工中仍存在不足，故需对其进行更加有效、精确的施工质量控制。
一、工程概况
吉莲高速公路上鹿禾水河大桥位于江西省吉安市永新县高桥楼镇，桥梁全长503m。其中桥梁主跨部分为（57+100+57）m变截面单箱室预应力混凝土连续箱梁，断面形式为直腹板断面，顶板宽为12.65m、底宽为6.5m、翼缘板悬臂长为3.075m、支点处梁高为6.0m、跨中梁高为2.5m。本桥主跨预应力连续箱梁采用三向预应力混凝土结构，其纵向、横向预应力筋采用钢绞线，竖向预应力钢筋采用φ25、φ32螺纹钢。该桥梁主跨部分采用挂篮悬臂浇筑法施工。
二、连续箱梁预应力施工方法
1、预应力筋的加工与安装
（1）竖向预应力筋加工与安装
为确保箱梁竖向预应力筋的位置安装准确，在箱梁中间位置采用钢筋固定，在箱梁顶部位置采用槽钢定位。竖向预应力筋锚固端与腹板、顶板普通钢筋位置发生冲突时，调整普通钢筋位置，确保竖向预应力筋锚垫板及锚下螺旋筋的位置准确、不偏移。
（2）纵向和横向预应力钢绞线加工与安装
钢绞线的下料采用角钢制作的专用槽进行下料，按照设计及施工便捷情况可采用双股下料槽或单股下料槽，如下图1所示。其钢绞线总下料长度为设计孔道长度+张拉设备长度+露出锚外不于10cm的长度，下料长度总误差需控制在0-5mm之间。
.png)

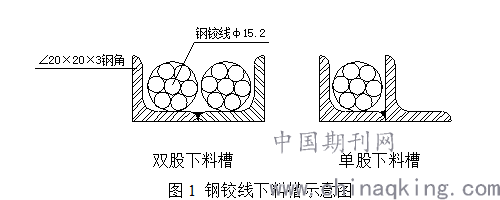

图1 钢铰线下料槽示意图
下料时不得对钢绞线进行带热加工，防止烧伤预应力钢绞线。钢绞线采取常用的砂轮切割机下料，且钢绞线需平放切断，钢绞线切割前需在切口两端离切口约5cm处采用铁丝绑扎牢固，防止钢铰线端部钢绞线股散。如下图2所示。
.png)

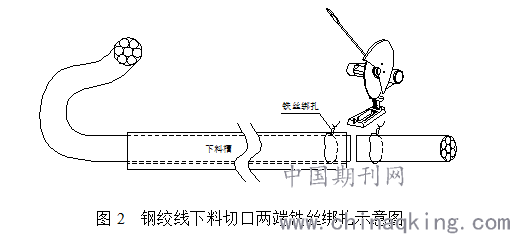

图2 钢绞线下料切口两端铁丝绑扎示意图
钢绞线安装时，其钢绞线穿入一端需做成锥型并包裹严实，利用人工或卷扬机进行牵引。
2、预应力管道布置及安装
波纹管因用量少不宜现场加工，所以采用委托有资质的工厂加工并运输进场，金属波纹管现场存放时要顺直、不挤压，下垫、上盖防止锈蚀。
波纹管施工安装时必须按设计图纸位置进行布置，并采用“U”字型钢筋固定，防止浇筑混凝土时波纹管发生位移。波纹管安装好后现场技术人员需用仪器检查波纹管定位坐标、标高等与设计是否一致，安装合格后的波纹管必须牢固、平顺。当波纹管的位置与普通钢筋位置发生冲突时，调整普通钢筋确保波纹管的位置准确、不变。
3、预应力钢束的穿束
竖向精轧螺纹钢筋直接安装在设计图纸要求位置即可，无穿束这道施工工艺。
纵向预应力筋采用人工或卷扬机整束牵引，横向预应力筋采用人工穿孔。其钢绞线的一端均扎成锥型花锚，另一端再缓缓穿入波纹管道内。
4、预应力张拉
箱梁纵向预应力筋张拉采用4套YCW系列张拉设备在两端沿横截面中线对称张拉。
箱梁顶板横向预应力筋采用25T锥形型千斤顶单端整体张拉，在箱梁两侧交替布置张拉端与固定端。
箱梁竖向精扎螺纹钢张拉采用YC-60型千斤顶单端张拉，张拉时配有专用螺丝套筒，一端与千斤顶拉杆连接，另一端与预应力钢筋连接。

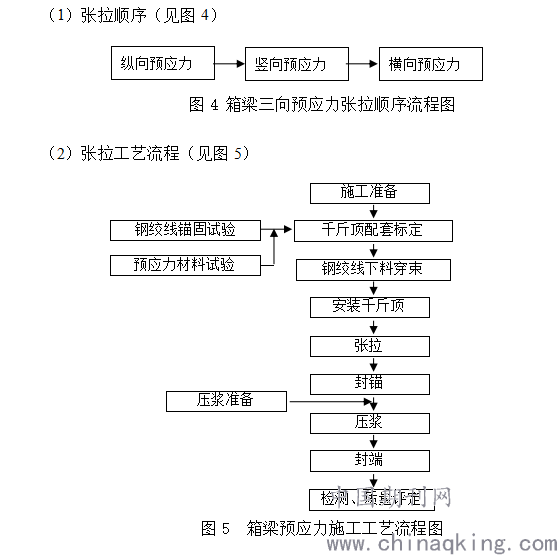

（1）张拉顺序（见图4）
.png)

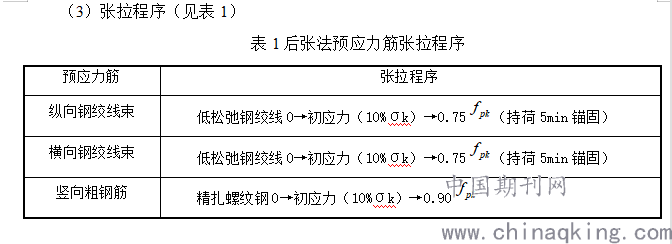

（3）张拉程序（见表1）
.png)
5、孔道压浆
孔道压浆前需采用高压力水进行冲洗管道，保证孔道通畅、干净。
压浆时保证压降泵持续工作，从排浆管顺畅排出时的水泥浆稠度与拌制的浆体一样时，关闭排浆管，压降泵持续工作并持压2分钟。
三、连续箱梁预应力施工质量控制要点

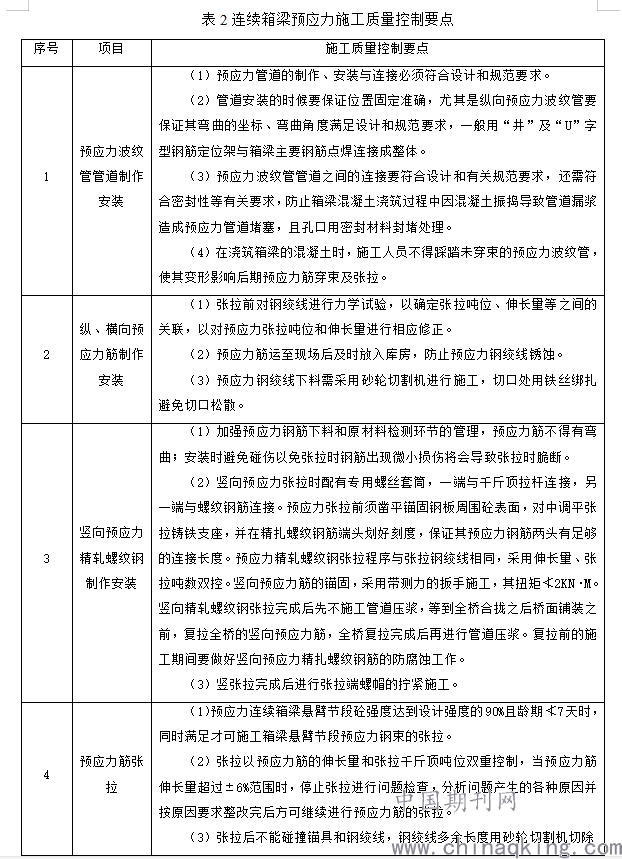

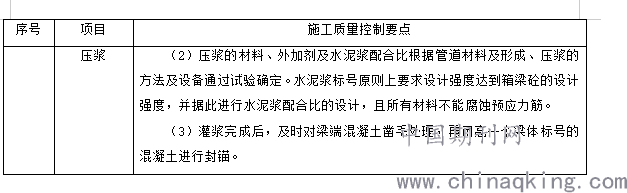

连续箱梁预应力施工质量控制要点如下表2：
.png)
.png)
四、结语
近年来随着国家道路交通网跨越式的发展，其预应力混凝土连续梁桥预应力技术在当前的桥梁施工过程中已经得到最为广泛地应用，作为一项重要的施工技术，施工人员对预应力施工的质量控制一定要严谨，对预应力施工过程中出现的问题及时进行反馈并有效解决，争取更好的推动今后桥梁工程的发展。
[参考文献]
[1]王磊.试论预应力混凝土连续梁张拉端施工质量控制措施[J].四川建材,2019,45(05):144-145.
[2]阳书燕.现浇预应力混凝土连续梁预应力智能张拉施工分析[J].江西建材,2016(05):170+172.
[3]郝晓红.现浇预应力混凝土连续梁预应力智能张拉施工技术探讨[J].黑龙江科技信息,2016(02):204.
