基于有限元的发动机连杆分析及优化

发表时间:2020/11/19   来源:《中国教工》2020年15期   作者:赵生莲 蒋瑞 汤为 董凌峰
[导读] 本文对对发动机连杆进行了静强度分析,发现连杆杆身的应力相对较大且集中,然后对连杆杆身进行了优化
        赵生莲 蒋瑞  汤为  董凌峰
        (攀枝花学院,四川 攀枝花 617000)
        摘要:本文对对发动机连杆进行了静强度分析,发现连杆杆身的应力相对较大且集中,然后对连杆杆身进行了优化。
        关键词:连杆,优化,
        连杆是曲柄连杆机构中最重要的零件之一,其在工作过程中承受着剧烈变化的动态载荷,再加上连杆本身高频摆动产生的惯性力,使得连杆的工作状况十分恶劣。恶劣的工况可能导致杆身发生形变或破坏,这些状况轻则影响曲柄连杆机构的正常工作,使机械效率降低;重则会破坏活塞的密封性能,使排放恶化,甚至造成活塞拉缸、拉瓦,使发动机无法正常工作。因此,恶劣工作状况对连杆的刚度和强度提出了很高的要求[3]。因此,对连杆进行静强度分析和优化具有重大意义。
1 建立三维模型
        通过有限元分析法对连杆的静强度进行分析,绘制的连杆实体模型与实际连杆是否相同,将会对分析计算出的结果产生较大的影响。因此在进行有限元分析时,需先对实际的连杆外形进行合理的简化,简化方法是将杆身和连杆盖作为一个整体进行实体建模,把连杆盖与杆身相连的连接螺栓和螺母省略。

 图1.1连杆三维实体模型
2  有限元分析及优化
2.1  有限元分析

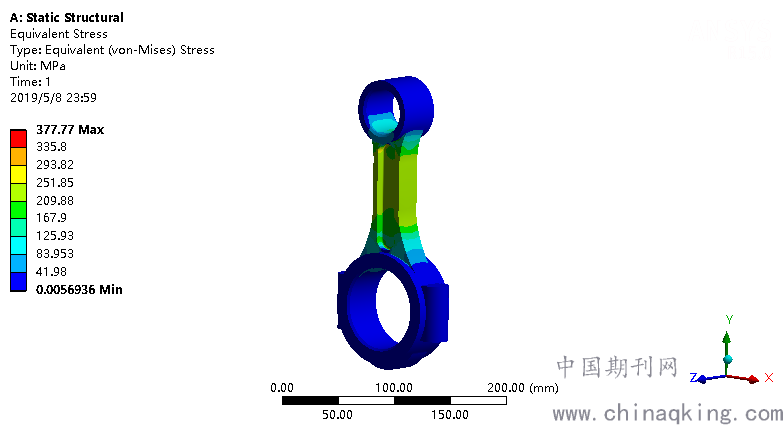

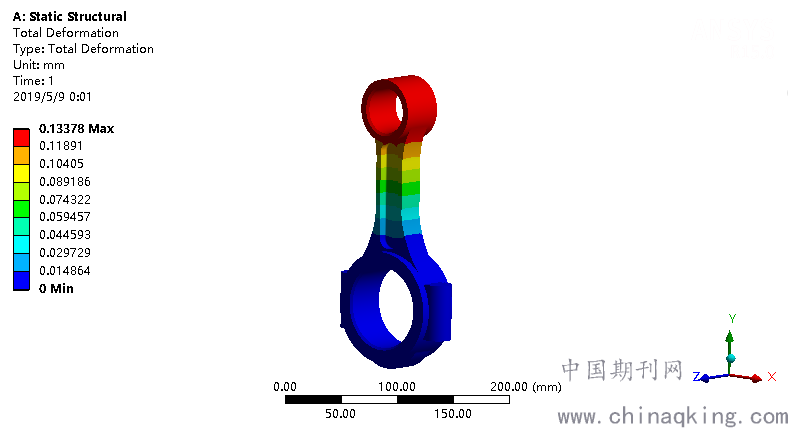

图2.1最大压缩工况下的应力应变分布图

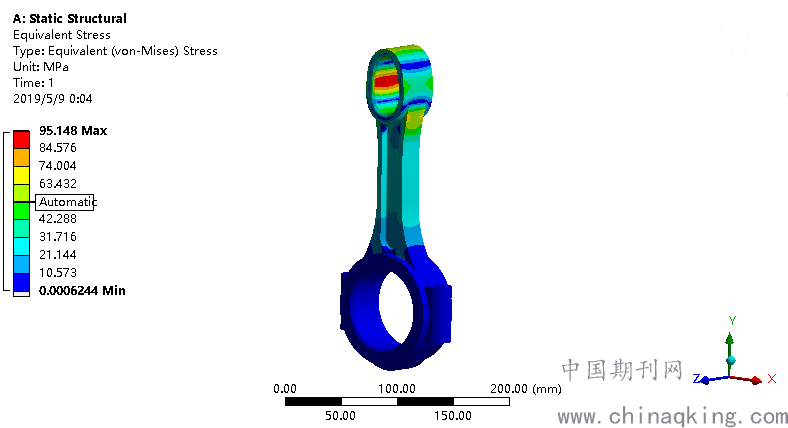

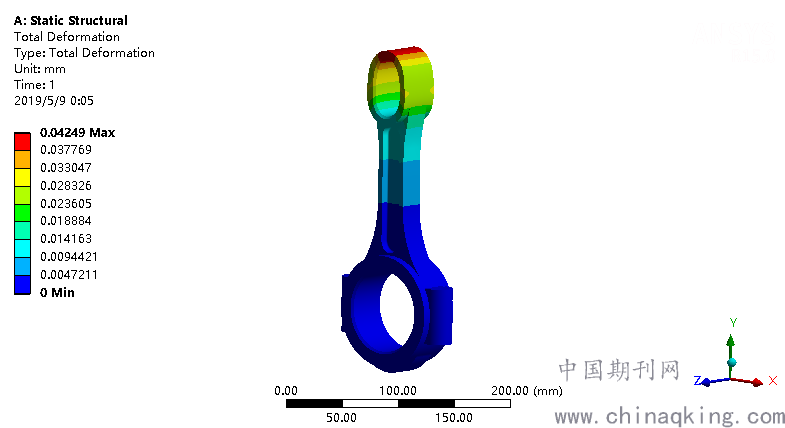

图2.2最大拉伸工况下的应力应变分布图

2.2优化

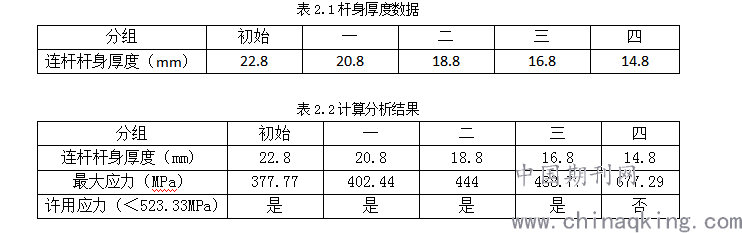

        通过对应力应变图分析后,可知在最大压缩工况下连杆杆身的应力相对较大且集中,由此首先对连杆杆身进行结构优化,将连杆杆身的厚度作为变量。杆身厚度数据和计算分析结果见下表2.1和2.2。


        通过计算得出第四组数据所对应的静安全系数是不满足要求的,为此将第三组数据作为本次优化的最终数据。
3 结束语
        通过对发动机连杆静强度进行分析,发现连杆杆身的应力相对较大且集中,然后对连杆杆身进行了优化。
