陈家静，张柯柯，卢峰
（国网合肥供电公司信息通信分公司，安徽 合肥 230088）
摘 要：梳理各类电网工程和客户工程，明确产生电力设施与资源、电气联络等信息变化的关键节点，对接业务管理部门，收集工程设计资料和图纸。基于“运行态”电网一张图，开展电网工程和客户工程落图，实现“建设态”电力廊道与设施资源的信息公开与线上管理，为电网规划与设计、客户业扩报装等工作提供数据支撑。
关键词：建设态，电力廊道、电网资源，电网工程，电网一张图
1 引 言
随着社会经济的发展和城市化进程的加快，电网规模不断扩大，而在电网工程建设和用户业扩报装过程中不能及时准确掌握电网资源分布和使用状态，往往会造成电网资源使用冲突的问题。供电企业对电网资源信息公开需求在逐渐提高，国家电网近几年也多次下文明确要求电网资源信息公开，各省市公司陆续着手开展电力廊道与设施资源的数据融合与信息公开工作，但大多侧重于“运行态”，对“建设态”缺乏有效管理手段。本文重点阐述“建设态”电力廊道和设施资源管理，有效支撑电网规划、电网工程设计、客户业扩报装等工作。
2 建设方案
2.1业务原理
电网资源是电力设施和用户接入电网的电源点资源和地下管网通道资源，包括变电站、开闭所、环网柜的间隔，杆塔的T接以及电力管道的管孔等资源类型，根据电网资源的批复情况，资源状态分为已占用、预批复和未占用。已经投入运行的电力廊道与设施所提供的资源称为“运行态”电网资源，电网工程建设过程中新增或改造的电力设施所属资源、电力工井的管孔等统称“建设态”电网资源。在电网工程验收与送电阶段，将“建设态”电网资源转化为“运行态”，实现电力设施与资源在线数字化移交。
梳理所有可能会引起电力廊道和设施资源变化的电网工程和客户工程，明确产生电力设施台账及地理位置、电网资源状态、电气联络等信息发生变化的关键节点，对接关键节点牵头管理部门，收集工程相关设计资料和图纸，掌握工程建设进度、新建或改造的电力设施、占用或释放的电网资源、以及变更的电气联络。
基于电网公司建立的“运行态”电网一张图，开展电网工程和客户工程落图，包括工程基本情况、电力设施台帐、设施落点、电气联络、电力排管以及各类资源状态变更等信息。通过工程建设数字化管理，实现“建设态”电力廊道与设施资源的信息公开与线上管理，为电网规划、电网工程设计、客户业扩报装等工作提供数据支撑。
2.2技术路线
1）“运行态”数据融合与可视化
充分利用供电企业已开展的营配调数据贯通工作成果，集成网省公司各类专业管理和采集系统数据，基于GIS技术，以位置作为信息沟通的桥梁，实现各类电力廊道与设施、电气物理联络、电网资源、电网运行等数据融合与叠加，构建“运行态”电网一张图，为工程落图以及“建设态”电力廊道与设施资源管理提供给了基础数据和技术支撑。
2）工程梳理
按照电网工程和客户工程两大类型，梳理出涉及电力廊道和设施资源配置变化的流程共计8大类，包括输变电工程、城配网工程、居配、杆线迁移、用户接入、资产移交、设备抢修、销户或设备下线。以城配网工程为例，详细管理流程如下图所示：
.png)
电网工程和客户工程在建设过程中涉及到的环节众多，需要进一步明确产生电力设施台账及地理位置、电网资源状态、电气联络等信息发生变化的关键节点，针对关键节点开展资料收集与工程落图。以城配网工程为例，主要包含可研收口、施工图交底与竣工验收三个关键节点。
3）工程资料收集
按照工程类型制定工程管控关键节点上的资料收集管理办法，及时开展工程资料收集，8大类工程涉及到的资料归口部门主要有运检部的项目管理中心和配电运检室、营销部的市场及大客户室、经济技术研究所等。
根据工程资料收集办法，开展各专业部门认责。其中，经济技术研究所在可研收口5个工作日内，提供电网工程的可研/初设方案、评审意见、设计图纸等资料；配电运检室在竣工验收5个工作日内，提供竣工图，并定期提供停送电计划、抢修记录单和设备下线清单；项目管理中心在施工图交底5个工作日内，提供施工图；市场及大客户室在资源确认5个工作日内，提供资源确认业务会议纪要以及占管申请批复结果等资料。
4）工程落图
基于“运行态”电网一张图，设计并开发增量工程落图工具，按照电网工程和用户工程资料和设计图纸，实现工程资料以及工程中涉及的各类电力设施与资源、电气联络等信息的图上维护，具体步骤如下：
依据电网工程或客户工程资料，维护工程名称、编号、拟完工时间、工程概况、工程进度工程基本情况，上传相关设计文件资料。
在可研收口或者施工图交底阶段，根据工程设计图纸或施工图，基于“运行态”电网一张图，开展工程落图。针对工程中新建的电力设施、排管和电气联络，实现电力设施图上批量落点、新生电网资源的批量生成以及电气联络绘制；针对工程中批复的电网资源，结合资源当前状态以及同期建设的其他工程中的资源批复情况，将电网资源状态变更为预批复状态；针对工程中拆除的电力设施和电气联络，将电力设施和电气联络置为预拆除，将已占用电网资源置为预释放。
在电网工程与客户工程送电时，将“建设态”电力设施与电气联络变更为“运行态”，其中新建电力设施和电气联络变更为在运状态，将拆除的电力设施和电气联络变更为下线状态；将建设态的电网资源变更为运行态，其中新增/释放状态变更为未占用状态，预批复状态变更为已占用状态。
利用工程落图成果，结合“运行态”电网一张图，实现“建设态”电力廊道与设施资源可视化展示与信息公开，为电网规划、电网工程设计、客户业扩报装等工作提供更准确、更全面的数据支撑。

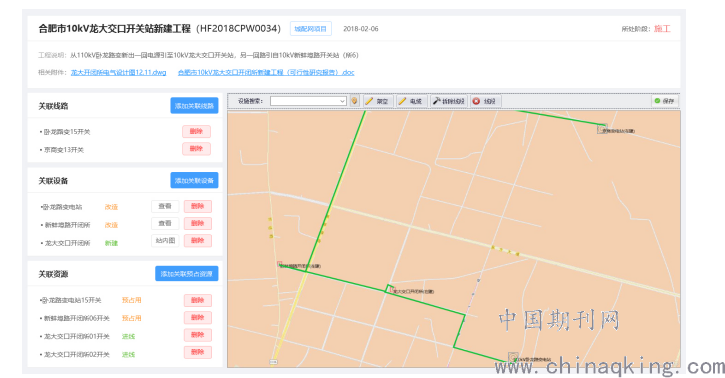

.png)
（工程落图）
4 结 论
本文结合配网工程建设实践，实现了“建设态”电力廊道与设施资源的线上管控。一方面，在原有“运行态”数据基础上增加了“建设态”，扩大电力廊道与设施资源数据范围，完善了电网一张图，提升数据融合与信息共享性的能力，为电网规划、电网工程设计、客户业扩报装等工作提供更准确、更全面的数据支撑；另一方面通过开展电网工程和客户工程关键节点线上管控，提升专业协同效率，保障工程建设的高效性。
作者简介：
陈家静（1987-），女，汉族，江苏扬州人，硕士，工程师，主要研究方向：电力系统自动化、电力大数据技术。
张柯柯（1993-），女，汉族，安徽阜南人，硕士，初级工程师，主要研究方向：电网信息化、电力大数据技术。
卢峰（1984-），男，汉族，安徽合肥人，硕士，工程师，主要研究方向：电网信息化、电力大数据技术。
参考文献：
[1] 王宏志. 电网工程项目管理. 电力施工企业,2007.
[2] 麦贤谦．论电力工程管理模式的创新与应用．现代商业，2011.
[3] 刘明明. 基于供需分析的电力资源综合管理．电网技术，2010.
[4] 冯建朋. 统一电网资源模型分析研究．华北电力大学，2015.
[5] 张德金，吴红卫，佘运波．基于统一电网资源模型的电网资源数据维护机制和关键技术的研究．电气应用，2015
