浅谈高密度聚乙烯自粘胶膜防水卷材的应用--中国期刊网

字体：大中小

首页> 原创作品> 正文

浅谈高密度聚乙烯自粘胶膜防水卷材的应用

发表时间：2020/10/10 来源：《基层建设》2020年第17期作者：常向建陈强

[导读] 摘要：随着快餐文化时代的到来，在平地起高楼如雨后春笋般的建筑发展模式下，工程建设期不得压缩，工程过早投入运营。

        中建八局第四建设有限公司山东青岛 266000
        摘要：随着快餐文化时代的到来，在平地起高楼如雨后春笋般的建筑发展模式下，工程建设期不得压缩，工程过早投入运营。使得工期和质量不能同步，埋下了较多的质量隐患，往往加大了后期运营维护的费用。近年来，高密度聚乙烯自粘胶膜防水卷材预铺反粘施工技术的兴起，迎合了在压缩工期的情况下，来提高建筑施工质量。建筑防水新材料及防水施工新技术的经验还不够成熟，不能较好发挥其材料的优势特性，进而本文对其新兴材料的施工要点进行展开分析。
        关键词：成分分析技术指标卷材特点工艺流程预铺反粘预期效果
        1.引言
        目前，建筑行业对该新材料新技术的防水卷材的施工还处于启蒙期，其预铺反粘的优点突出，但施工工艺还不够成熟，不能更好的发挥其该有的特性；业主对产品质量的高要求，进一步施加了无形压力；该防水卷材成本较高，然而对基层处理要求较低，工序不繁琐，省去了传统的防水保护层的浇筑，从而减少土方开挖量，其防渗漏的效果更显著，减少返工及后期维修费用，达到降本增效的目的；以上的种种，更值得的我们去钻研它。
        2.防水卷材的成分分析

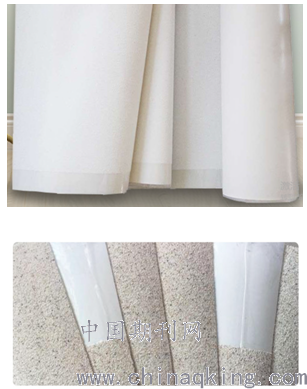

        该防水卷材是高密度聚乙烯膜+非沥青类高分子自粘胶层+白色耐候颗粒保护层复合制成的多层复合卷材。高密度聚乙烯膜为主防水层，主防水层上设有非沥青类高分子自粘胶层、抗环境变化的白色耐候颗粒保护层和隔离层，其属于高分子自粘胶膜防水卷材。高密度聚乙烯膜是由优质的高密度聚乙烯树脂做原材，在注塑炼胶加工时掺加了抗氧化剂、抗老化剂、稳定剂等功能性材料；非沥青类高分子自粘胶层的耐温性强；白色耐候颗粒保护层由石英材料加工而成。其非沥青类高分子自粘胶层和白色耐候颗粒保护层具有自愈能力，与液体的混凝土浆料反应固结后，形成防水层与混凝土结构的无缝隙结合，杜绝了层间窜水的现象，能高效的提高防水系统的可靠性。卷材的长边一侧预留80mm宽的自粘搭接带，该区域由隔离膜代替白色耐候颗粒保护层，撕掉隔离膜即可与相邻卷材进行上下边幅的搭接。适用于各种地下建筑、洞库、隧道、地铁、市政管廊等防水抗渗工程。

        3.防水卷材的技术指标

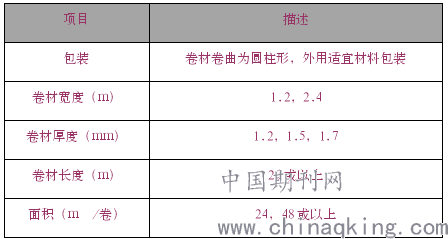

        包装与规格

注：标准产品厚度为1.2，1.5mm，其它厚度和宽度可依据工程需要定制；面积与卷材的长度、宽度有关。

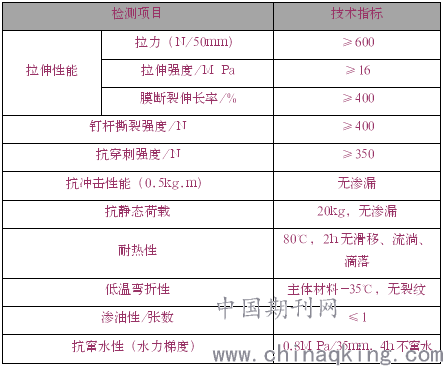

性能指标

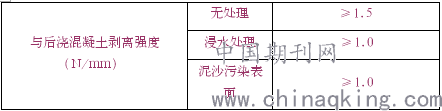

        注：表中所示为1.5mm卷材的技术指标和典型值，其他规格产品性能请参照相应产品检测报告
        4.防水卷材特点
        ①抗撕裂，高强度，耐穿刺性能优越；②有基准线方便施工，易铺粘，搭接牢固；③在零下几十度的情况下，其柔韧性仍保持，耐温性强；④与传统的防水工序相比，基层要求低，不需要粘接剂，冷施工，不使用明火，无加热危害，对水质无污染，既环保又安全；⑤防水卷材上表面的白色耐候颗粒保护层能与混凝土形成高强度、耐久性的粘接，提高混凝土结构的自防水能力；⑥对于轻微施工损伤有着独特的自我愈合能力，无需格外保护，可直接实施钢筋混凝土浇筑；⑦反粘接效果好，卷材与后浇筑混凝土结构层形成永久性粘接，基层沉降、变形不影响其防水性能，提高防水层的可靠性；⑧防水卷材严禁被暴晒，以免造成隔离膜难以撕下；⑨用于地下或隧道防水工程中，其防水效果更佳；⑩对来自混凝土的碱水有很好的抵抗性，不受生活垃圾及生物侵害，防霉耐腐蚀；⑪其积有高分子防水卷材和自粘卷材的优点。
        5.施工工艺流程
        基层处理—空铺卷材—搭接处理—细部节点处理—验收—下道工序—成品保护
        1）基层应平整顺直，无凹凸感，阳角修为钝角，阴角修为八字角。基层无需完全干燥，但表面不得有明水，相对其他卷材的基层处理较为简单方便。
        2）铺设卷材时，可以减免附加层的铺设，首先在基层上弹线定位，然后沿线铺开，高密度的聚乙烯面向基层，带有白色耐候颗粒保护层面向施工作业人员，相邻卷材上下预留不小于80mm的搭接宽度。
        3）卷材长短边幅的搭接处理，长边按照卷材预留的边线进行自粘铺设，对撕开隔离膜的搭接区域，要保证其表面干净，无灰尘，然后上下搭接并压实粘牢，保证搭接区域无气泡，粘接密实；短边需要16cm左右宽的铺材胶带进行粘接，该胶带有高密度聚乙烯膜+非沥青类高分子自粘胶层+隔离膜组成，预先使前后卷材的短边幅对接好，然后把撕去隔离膜的辅材胶带放在前后卷材短边幅的下面，进行卷材等距离的无缝对接，并压实粘牢，其16cm左右宽的辅材胶带组成成分同卷材长边幅的搭接区域。

        4）细部节点处理，在施工过程中注意卷材的成品保护，对于卷材长边幅或者短边幅都不能进行闭合的地方，需用10cm左右隔离膜+改性沥青+白色耐候颗粒保护层复合组成的胶带在该卷材的上表面进行修补粘贴。

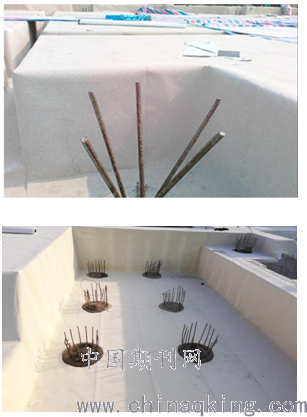

        5）防水卷材验收，验收合格后可直接进行基础钢筋的绑扎。
        6）在施工过程中注意卷材的成品保护，禁止在卷材上面直接堆放钢筋，当在卷材上面进行钢筋焊接作业时，需在该部位的预洒水进行表面的物理降温，并做好临时的保护措施。

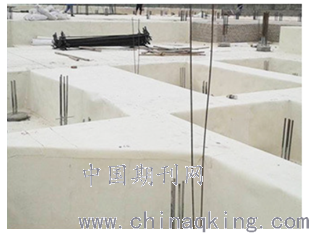

        卷材可直接铺在“未完全固化的混凝土”或没有积水的潮湿基层面上，但基层面应无明显积水，平整坚固，湿法施工，无需找平层，对基层要求低，不受天气及基层潮湿的影响，雨季施工及赶工期工程有其独特的明显优势；低限度的表面处理，不需要底油或热气烘干潮湿的基层，无挥发性物资；无需耗时又耗财力的防水卷材保护层；卷材长边应采用自粘边搭接，搭接宽度80mm，短边应采用160mm宽的胶带粘接，卷材端部搭接区域应相互错开；立面施工时，在自粘边位置距离卷材边缘10-20mm内，应每隔400-600mm进行机械固定，并应保证固定位置被卷材完全覆盖；钢筋安放在卷材上面时，应注意不得损坏防水卷材；混凝土应在防水卷材施工完成后30天内浇筑完成。
        卷材铺贴施工时的环境温度须在-4℃以上，否则，卷材搭接不牢靠，防水性能不佳；施工人员需做技术交底后才能上岗作业；作业人员严禁穿带钉鞋进入卷材施工现场；施工过程中注意现场保护，防止被风吹起；施工现场禁止吸烟。

        6.预期效果
        与传统防水卷材相比，该卷材解决了以前渗漏难以处理，不能准确找到渗漏点的难题。因防水卷材与混凝土底板本身粘接，若防水破损，地下水不会在该卷材与混凝土底板中流窜，会在底板裂缝处渗出，会更准确锁定卷材的破损位置。同时该卷材与混凝土底板的有机结合为一体，避免因沉降而导致的防水卷材的拉裂。其卷材上表面的白色耐候颗粒保护层，增加了摩擦力，可以省去防水保护层的浇筑，从而减少土方开挖量，同时减免了雨季对施工的影响，使工期可以得到合理的压缩，并降低了工程造价。
        7.参考文献：
        [1]GB-23457-2017《预铺防水卷材》
        [2]《新型建筑材料》
        [3]《高分子自粘胶膜防水卷材及其预铺施工技术》
        [4]《施工技术》
