董永亮 刘家庆 苟枫凯
中石化胜利油田分公司东胜公司 山东东营 257000
摘要：笔者针对目前在油田的生产过程中发生的打捞过程复杂的问题，研制开发了一种油田采油杂物打捞设备，该设备能够快速地将油井中的小杂物捞起，极大的提高了用户的捞取效率，有益效果明显，适合推广。
关键词：采油；杂物；打捞设备
1 研究背景
石油是现代社会中的一种重要能源，在石油的开采工作中，为了保证油田井下的井筒始终保持畅通，需要对开采过程中因各种原因造成井内杂物进行打捞处理，为此需要用到相应的打捞设备。
现有的采油打捞设备为钩子状装置，在对钢球、牙轮等小件杂物进行打捞时，无法有效的将其钩住，继而使得打捞过程极其复杂，极大的降低了打捞效率。
2 装置的研制
一种油田采油杂物打捞设备，包括固定连接在底座上的管套，底座上设有穿孔，穿孔内螺纹连接有螺纹柱，螺纹柱远离管套的一端螺纹贯穿有转盘，转盘靠近底座的一侧壁上设有环槽，环槽内滑动连接有四个呈相互对称设置的支撑座，四个支撑座远离环槽的一端均固定连接在底座上设置，转盘远离底座的一侧壁上固定连接有第一斜齿轮，第一斜齿轮上设有通过孔，螺纹柱贯穿通过孔设置，底座上设有转动电机，转动电机的输出端正对螺纹柱设置，转动电机的输出端上固定连接有第二斜齿轮，第一斜齿轮和第二斜齿轮呈啮合设置，螺纹柱远离转盘的一端设有捞取装置。
捞取装置包括设置在螺纹柱远离转盘一端的连接座，连接座靠近螺纹柱的一端设有转动槽，转动槽内转动连接有转动柱，转动柱远离转动槽的一端固定连接在螺纹柱上，转动槽的侧壁上设有两个呈对称设置的扇形槽，转动柱上固定连接有两个呈对称设置的滑块，两个滑块分别滑动连接在两个扇形槽内设置，连接座的侧壁上固定连接有四个呈相互对称设置的连接杆，四个连接杆均远离螺纹柱设置，四个连接杆远离连接座的一端固定连接有转轴，转轴上转动连接有拉杆，四个拉杆之间均固定连接有漏网，四个拉杆远离转轴的一端均固定连接有拉绳，四个拉绳远离转轴的一端均固定连接在连接杆上，四个拉绳均缠绕在连接杆上，连接座的侧壁上设有四个呈相互对称设置的弹簧槽，四个弹簧槽分别正对四个拉杆设置，四个弹簧槽远离拉杆的一侧内壁上均固定连接有弹簧，四个弹簧远离弹簧槽的一端分别固定连接在四个拉杆上。
本装置与现有技术相比较，具有以下优点：
在本装置中，开启转动电机，借助呈啮合设置的第一斜齿轮和第二斜齿轮带动转盘转动，继而带动螺纹柱转动，使螺纹柱在转的过程中推动捞取装置，捞取装置在上升过程中，拉杆和漏网会张开，这样一来便可以快速的将油井中的小杂物捞起，极大的提高了用户的捞取效率。
3 装置附图说明

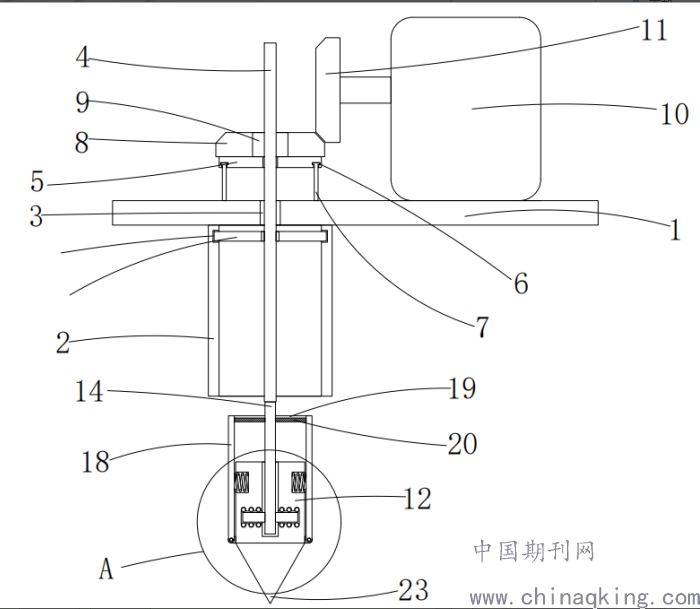

图1为本装置的正面结构剖视图；
图2为图1A结构的放大图；
图1
.png)
图2
.png)
附图标记说明：
图中：1底座、2管套、3穿孔、4螺纹柱、5转盘、6环槽、7支撑座、8第一斜齿轮、9通过孔、10转动电机、11第二斜齿轮、12连接座、13转动槽、14转动柱、15滑块、16连接杆、17转轴、18拉杆、19漏网、20拉绳、21弹簧槽、22弹簧、23锥头、24滚动槽、25滚珠、26辅助槽、27辅助板、28扇形槽。
4 具体操作方法
该装置的具体使用步骤如下：
参照图1-2，一种油田采油杂物打捞设备，包括固定连接在底座1上的管套2，底座1上设有穿孔3，穿孔3内螺纹连接有螺纹柱4，螺纹连接使得螺纹柱4在转动的过程中会发生移动，螺纹柱4远离管套2的一端螺纹贯穿有转盘5，转盘5靠近底座1的一侧壁上设有环槽6，环槽6内滑动连接有四个呈相互对称设置的支撑座7，四个支撑座7远离环槽6的一端均固定连接在底座1上设置，这样一来支撑座7便可以在完成对转盘5支撑工作的同时，不会干涉到转盘5的转动，环槽6呈T型设置，支撑座7和环槽6的连接部分的形状与环槽6的形状呈匹配设置，T型设置使得环槽6可以更加稳定的转动，不会脱离支撑座7，保证了装置的完整性，使转动工作可以正常的进行下去，转盘5远离底座1的一侧壁上固定连接有第一斜齿轮8，第一斜齿轮8上设有通过孔9，螺纹柱4贯穿通过孔9设置，通过孔9的设置使得螺纹柱4和第一斜齿轮8不会相互干涉，底座1上设有转动电机10，转动电机10的输出端正对螺纹柱4设置，转动电机10的输出端上固定连接有第二斜齿轮11，第一斜齿轮8和第二斜齿轮11呈啮合设置，这样设置使得转动电机10可以借助呈啮合设置的第一斜齿轮8和第二斜齿轮11带动转盘5转动，管套2的内壁上设有辅助槽26，辅助槽26内转动连接有辅助板27，螺纹柱4螺纹贯穿辅助板27设置，辅助板27的设置进一步保证了螺纹柱4的稳定工作，继而保证了打捞工作的正常进行；
螺纹柱4远离转盘5的一端设有捞取装置，捞取装置包括设置在螺纹柱4远离转盘5一端的连接座12，连接座12远离螺纹柱4的一端固定连接有锥头23，石油较为粘稠，锥头23的设置使得连接座12可以更加轻松的深入油田，极大的节省了转动电机10的损耗，连接座12靠近螺纹柱4的一端设有转动槽13，转动槽13内转动连接有转动柱14，转动柱14远离转动槽13的一端固定连接在螺纹柱4上，转动槽13的侧壁上设有两个呈对称设置的扇形槽14，转动柱14上固定连接有两个呈对称设置的滑块15，两个滑块15分别滑动连接在两个扇形槽14内设置，石油质地粘稠，位于石油内的连接座在不受外力的情况下不会发生移动，这样一来滑块15便可以在扇形槽14内滑动，继而带动转动柱14与连接座发生相对滑动，两个扇形槽14的两个侧壁上均设有多个呈等间距设置的滚动槽24，多个滚动槽24内均滚动连接有滚珠25，滚珠25的设置使得滑块15可以更加方便的在扇形槽28内滑动，连接座14的侧壁上固定连接有四个呈相互对称设置的连接杆16，四个连接杆16均远离螺纹柱4设置，四个连接杆16远离连接座12的一端固定连接有转轴17，转轴17上转动连接有拉杆18，四个拉杆18之间均固定连接有漏网19，漏网19可以有效的将小杂物捞取出。
四个拉绳20远离转轴17的一端均固定连接在连接杆16上，四个拉绳20均缠绕在连接杆16上，缠绕的拉绳20使拉杆18不会发生转动，连接座14的侧壁上设有四个呈相互对称设置的弹簧槽21，四个弹簧槽21分别正对四个拉杆18设置，四个弹簧槽20远离拉杆18的一侧内壁上均固定连接有弹簧22，四个弹簧22远离弹簧槽21的一端分别固定连接在四个拉杆18上，弹簧21可以推动拉杆18，继而使漏网19张开，当连接座12下降时，螺纹柱4带动转动柱14转动，将拉绳20缠绕紧，且由于石油的粘稠特性，连接座12不会自行转动，又由于下降过程中石油的推动，拉杆18会始终贴合连接座12，漏网19不会张开，这样便不会在下降过程中推动小杂物下降，保证了捞取工作的正常进行，当连接座12上升时，螺纹柱4带动转动柱14反向转动，带动滑块15在扇形槽28内转动，使转动柱14与连接座12发生相对转动，这样一来拉绳20不再被拉紧。拉杆18在弹簧22的弹力以及上升过程中石油的阻力作用下发生转动，带动漏网19张开，将小杂物捞取起来。
使用者使用该装置时，首先将管套2插入油田井，并将底座1固定在地面上，开启转动电机10，转动电机10带动第二斜齿轮11转动，第二斜齿轮11在转动的过程中带动第一斜齿轮8转动，继而带动转盘5转动，转盘5在转动的过程中带动螺纹柱4转动，且因为穿孔3的存在，螺纹柱4在转动的过程中会向下移动，继而推动转动柱14和连接座12向下移动，到达指定位置后，调节转动电机10，使螺纹柱4反向转动，螺纹柱4在转动的过程中带动转动柱14和滑块15反向转动，使滑块15在扇形槽28内滑动，这样一来转动柱14便会与连接座12发生相对转动，转动柱14不再缠绕拉绳20，拉杆18不再被拉动，拉杆18在上升的过程中借助石油的阻力和弹簧22的弹力发生转动，拉动漏网19张开，这样一来便可以有效的将小杂物打捞出来，极大的方便的用户操作使用，提高了用户的打捞效率。
参考文献
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：董永亮，男，2010年2月参加工作，采油高级技师，目前从事油气田开发工作。
