薛冠衡
佛山欧神诺云商科技有限公司，广东省佛山市，528000
【摘要】在计算机图像处理领域中，经常解决如何绘制多边形的问题。在此将论述在二维坐标系中构建多边形的基本算法原理。多边形[1]是由多个顶点和多条与顶点相接的线段组成的不规则图形。
本文针对判断一个点是否在多边形内部的算法原理进行定性描述。
【关键词】多边形、点、位置关系

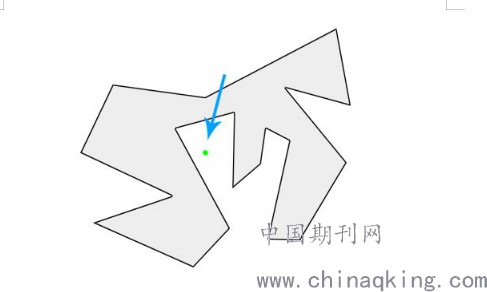

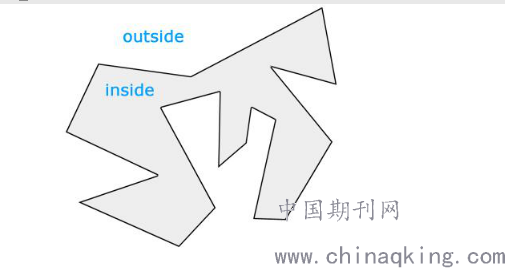

比如说以下一个多边形和一个点，需要给出一种通用的方法来判断这个点是否在多边形的内部。（也就是判断这个点与多边形的位置关系。）
.png)

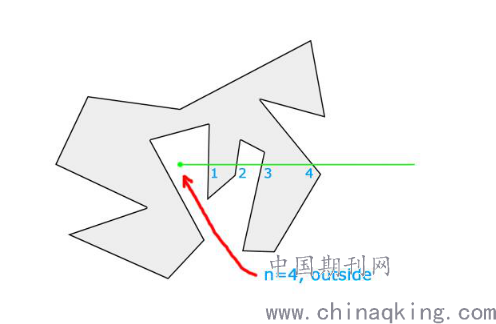

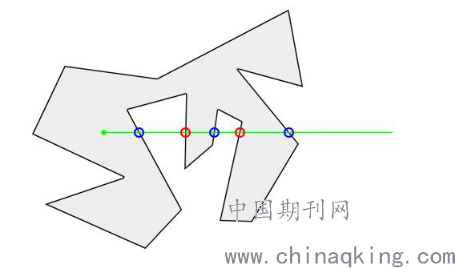

在此采用的求解策略是从这个点做一条射线[2]，计算它跟多边形边界的交点个数，如果交点个数为奇数，那么点在多边形内部，否则点在多边形外。
.png)

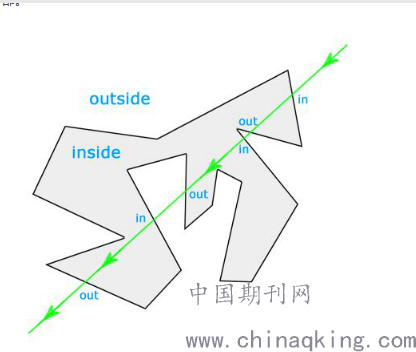

首先，对于平面内任意闭合曲线，我们都可以直观地认为，曲线把平面分割成了内、外两部分，其中“内”就是我们所谓的多边形区域。
.png)
基于这一认识，对于平面内任意一条直线，我们可以得出下面这些结论：

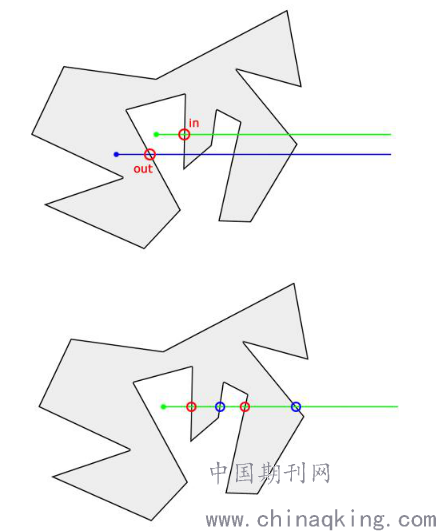

直线穿越多边形边界时，有且只有两种情况：进入多边形或穿出多边形。在不考虑非欧空间的情况下，直线不可能从内部再次进入多边形，或从外部再次穿出多边形，即连续两次穿越边界的情况必然成对。直线可以无限延伸，而闭合曲线包围的区域是有限的，因此最后一次穿越多边形边界，一定是穿出多边形，到达外部。
.png)
现在回到我们最初的题目。假如我们从一个给定的点做射线，还可以得出下面两条结论：
1、如果点在多边形内部，射线第一次穿越边界一定是穿出多边形。
2、如果点在多边形外部，射线第一次穿越边界一定是进入多边形。
把上面这些结论综合起来，我们可以归纳出：当射线穿越多边形边界的次数为偶数时，所有第偶数次（包括最后一次）穿越都是穿出，因此所有第奇数次（包括第一次）穿越为穿入，由此可推断点在多边形外部。
当射线穿越多边形边界的次数为奇数时，所有第奇数次（包括第一次和最后一次）穿越都是穿出，由此可推断点在多边形内部。?
到目前为止，我们已经了解了这个解法的完整思路。
由于在实际应用中的可能会遇到一些特殊情况，我们需要对其做出对应的解决方案。

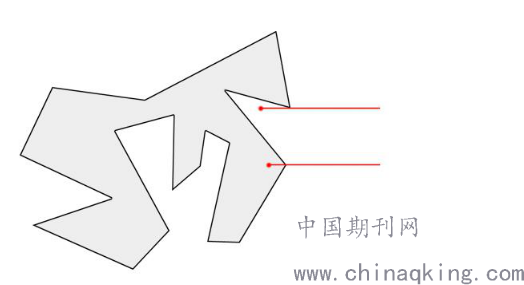

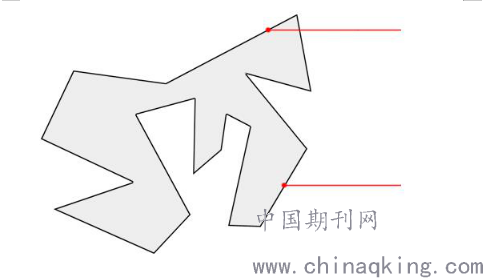

1、点在多边形的边上
前面我们讲到，射线法的主要思路就是计算射线穿越多边形边界的次数。那么对
.png)
于点在多边形的边上这种特殊情况，射线出发的这一次，是否应该算作穿越呢？
.png)
看了上面的图就会发现，不管算不算穿越，都会陷入两难的境地——同样落在多边形边上的点，可能会得到相反的结果。这显然是不正确的，因此对这种特殊情况需要特殊处理。
2、点和多边形的顶点重合
.png)
这其实是第一种情况的一个特例。

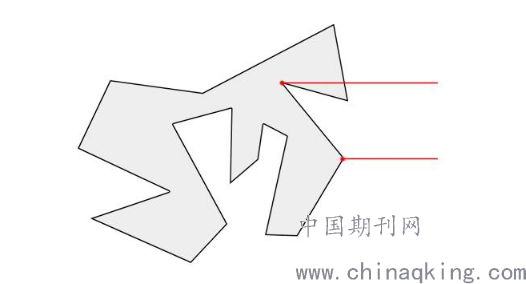

3、射线经过多边形顶点
射线刚好经过多边形顶点的时候，应该算一次还是两次穿越？这种情况比前两种复杂，也是实现中的难点，后面会讲解它的解决方案。
.png)

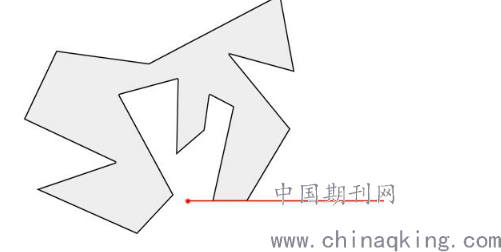

4、射线刚好经过多边形的一条边
这是上一种情况的特例，也就是说，射线连续经过了多边形的两个相邻顶点。
.png)
解决方案：
1、判断点是否在线上的方法有很多，比较简单直接的就是计算点与两个多边形顶点的连线斜率是否相等，中学数学都学过。
2、点和多边形顶点重合的情况更简单，直接比较点的坐标就行了。
3、顶点穿越看似棘手，其实我们换一个角度，思路会大不相同。先来回答一个问题，射线穿越一条线段需要什么前提条件？没错，就是线段两个端点分别在射线两侧。只要想通这一点，顶点穿越就迎刃而解了。这样一来，我们只需要规定被射线穿越的点都算作其中一侧。
.png)

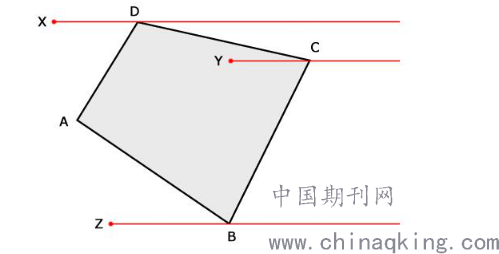

如上图，假如我们规定射线经过的点都属于射线以上的一侧，显然点D和发生顶点穿越的点C都位于射线Y的同一侧，所以射线Y其实并没有穿越CD这条边。而点C和点B则分别位于射线Y的两侧，所以射线Y和BC发生了穿越，由此我们可以断定点Y在多边形内。同理，射线X分别与AD和CD都发生了穿越，因此点X在多边形外，而射线Z没有和多边形发生穿越，点Z位于多边形外。
解决了第三点，这一点就毫无难度了。根据上面的假设，射线连续经过的两个顶点显然都位于射线以上的一侧，因此这种情况看作没有发生穿越就可以了。由于第三点的解决方案实际上已经覆盖到这种特例，因此不需要再做特别的处理。
以下是使用伪代码实现以上算法的主要部分
1.struct Point
2.{
3. double x, y;
4.};
5.bool IsInPolygon(Point p,Point *ptPolygon,int ncount)
6.{
7. int ncross = 0;
8. for (int i = 0; i < ncount; i++)
9. {
10. Point p1 = ptPolygon[i];
11. Point p2 = ptPolygon[(i + 1) % ncount];
12. if (p1.y == p2.y)
13. continue;
14. if (p.y < min(p1.y, p2.y))
15. continue;
16. if (p.y >= max(p1.y, p2.y))
17. continue;
18. double x = (p.y - p1.y)*(p2.x - p1.x) / (p2.y - p1.y) + p1.x;
19. if (x > p.x)
20. ncross++; //只统计单边交点
21. }
22. return(ncross % 2 == 1);
【注释】
[1] 多边形是平面的封闭图形、由有限线段（大于2）组成，且首尾连接起来划出的形状。
[2] 射线是从一个点发出，具有确定方向，没有终点的一条直线。
