试析三角形展开法在铆工放样中的应用孙华东

发表时间：2020/9/8 来源：《基层建设》2020年第14期作者：孙华东

[导读] 摘要：本文对三角形展开法在铆工放样中的应用的相关内容作了分析，随着经济社会的不断发展，机械制造行业也在进行不断的变革和发展，为了顺应时代的发展，铆工作为机械制造业的一个工种，任务就是把两种或者多种金属连接在一起，对于金属构件的制作在各个领域都有所涉及，而铆工放样则是最考验铆工技术的一项指标，而本文就对三角形展开法在铆工放样中的应用进行实际性的探讨和研究，并且选择最有效的方法。

        中国石油天然气第七建设有限公司山东胶州 266300
        摘要：本文对三角形展开法在铆工放样中的应用的相关内容作了分析，随着经济社会的不断发展，机械制造行业也在进行不断的变革和发展，为了顺应时代的发展，铆工作为机械制造业的一个工种，任务就是把两种或者多种金属连接在一起，对于金属构件的制作在各个领域都有所涉及，而铆工放样则是最考验铆工技术的一项指标，而本文就对三角形展开法在铆工放样中的应用进行实际性的探讨和研究，并且选择最有效的方法。
        关键词：三角形展开法；铆工放样；展开图；实际应用
        引言
        随着经济的不断发展，人们日益增长的物质需求，城乡建设也在不断的顺应时代潮流，对于金属器材和金属之间的焊接的要求质量也越来越高，所以就需要铆工技术的不断发展和应用，使我国机械制造行业能够满足时代进步发展的需求，而铆工放样最能体现铆工技术的优劣，所以本文就对铆工放样进行研究，并且着重于三角形展开法在铆工放样中的应用。
        1铆工放样的概述和三角形展开法应用的前景
        对于三角形展开法，首先需要明白铆工放样的具体概念和铆工目前在我国机械行业建设中重要地位，并且了解三角形展开法在铆工放样中实际应用的前景。
        1.1铆工放样的概述
        所谓的放样，就是在所要构建的产品的图样基础上，研究出产品的结构特点，和制造工艺所需要的细节等条件，按照图纸上设计的比例进行创作和计算，并且在实际的构建作品的过程中，需要不断的进行公式计算和各种问题所能够实施的措施，通过一系列的操作，最终得到作品所需要的数据、信息和样品图，也就是对于产品有大致的样本创建出来。而铆工就是将两种金属或者多种金属进行连接起来的工作，他在对于金属拼接和生产机械设备中发挥着重要的作用，几乎所有的机械设备都需要进行下料组装，铆工放样基本功决定产品的优劣。铆工放样就是对于连接金属之后构造的基础图，进行分解和完善，从而更好的制作出机械设备，并且促进机械设备行业的不断发展。
        1.2铆工放样的程序
        对于实际铆工放样中的操作，首先就是进行线型放样，是根据结构制造的需要，1：1的比例进行现场放大样，绘制构建整体和局部轮廓的投影的模式，因为首先了解了复制的轮廓，然后可以更加方便的研究。其次就是结构放样，就是在线型放样的基础上，依据工艺需要进行工艺性处理的的过程。最后就是展开放样，也就是将最终呈现的图样完整的放映出来，同时需要标注出在进行实际操作过程中需要的工具，简单来说，在进行样本制作的过程中，需要划针、划规、地规、粉线等工具，而随着技术的不断发展，近几年来更为广泛的使用多媒体技术，利用计算机上的程序，进行铆工放样，然后还需要确定的是铆工工作中需要使用的型材的号料，而作图的步骤就需要专家进行制作和研究之后精细的各种操作。
        1.3三角形展开法
        三角形展开法在铆工放样中是比较重要的、比较应用广泛的一种放样方法，所谓三角形展开法，就是用毗连且无共同定点的一组三角形作展开图，然后利用两点一线，三点成一个三角形的特点，将所有的设计出来的产品的形体表面，划分成许多个三角形，然后由于三角形的各种数据比较容易计算和测量，所以通过测量各个三角形各边的实长，然后求得三角形边长，再由已经测得的三角形的边长依照形体中各面的角度关系依次拼画出各个三角形，最后制作出制件的展开图。因为三角形具有稳定性高，容易对折测量，且内角和180度的特点，很方便进行计算和样本的放映，所以可采取度高，仍被广泛应用。
        2三角形展开法在铆工放样中的实际应用
        首先就需要了解的是三角形展开法的实际功效和在铆工放样中的实际应用，具体从以下几个方面展开研究
        2.1三角形展开法的应用
        上述已经对于三角形展开法的应用有了一个大致的说明，而三角形展开法同样也适合于上下方转角接头，也就是比较复杂的图形，一样可以用图形中划分的三角形来进行对叠，在图纸上进行比较巧妙的画图，通过划分的三角形，来使图形具有立体感，而后使得图纸在进行剪切后，构建的物体的形状和实际构建的一致，就达到了要求，而对于三角形展开法还有更多更为广泛的应用，对于一些比较精妙的物体，往往需要将表面分为数十个小三角形，通过长时间的堆叠和设计，划出接头的展开图，而铆工制件中有很多形状不规则的金属部件，比如曲面和球面、环面，但是同样的，也可以用三角形展开法的形式进行展开，不过理论上是不可以进行精确的设计的，但是对于一些难度比较大、形状不规则的图形，可以先从展开的略微曲折的面做起。这也恰恰证明三角形展开法的应用之广泛，并且由于三角形展开法计算起来比较方便，所以在实际的应用发挥着比较大的功效，能够真正的促进机械行业的发展和作业的顺利实施。

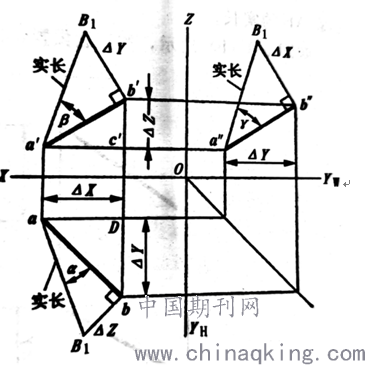

        2.2直角三角形的作图方法
        ①过a′作水平直线交b′b连线于c′点，得AB直线两端的坐标∆Z=b′c′；
        ②以ab为直角边，过b点引ab垂线，并截取bB1=∆Z=b′c′；
        ③连接aB1，得aB1=AB的实长，∠baB1为AB线对H面的倾斜角α。

        从图中可以看出，过A点作a′b′的平行线（∥V）与Bb′投射线交于D点，构成另一个直角三角形BDA，直角边AD=a′b′，另一直角边BD为AB两端点水平投影Y坐标差∆y（a、b点到OX轴距之差）。这时可采用在V面上作图。其作图步骤：①在ab上求得∆y=bd；②过a′b′端点b′引垂线，截取b′B1=∆y=bd；③连接a′B1得AB实长及对V面倾斜角β。
        不论哪个投影面进行图解作图，求得实长是相同的，但与投影面的倾斜角不同。
        2.3三角形展开法放样步骤
        三角形法是用毗连且无共同顶点的一组三角形作展开图，将图样中的形体表面划分成若干三角形平面或曲面，然后求得三角形各边的实长，再由已求得的三角形边长依照形体中各面的角度关系依次拼画出各个三角形，作出制件的展开图。现就以三角形作图法做棱台筒的展开，来说明三角形展开法的应用。

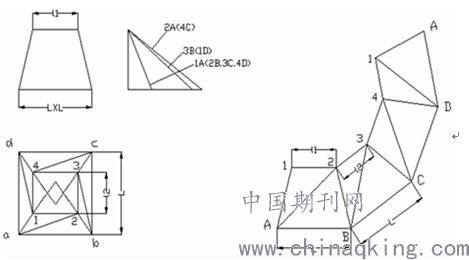

        图1棱台筒的展开
        图1（a）为棱台筒的主视图与俯视图，图1（b）为各条边及对角线的长度。在俯视图中用每一侧面用一条对角线划分成两个三角形，一次毗连地八个三角形所围着的整体乃是棱台的表面。从棱1A切开并平铺，就成为棱台筒的展开料，且在展开料上留下了与原三角形对应相等的一组三角形。如图1（c）所示。
        用三角形法对棱台展开，步骤如下：
        ①在图1（a）的俯视图中做支线2a、3b、4c、1d，则棱台的每一侧面被划分为两个三角形。
        ②做支线（对角线）和棱各边的实长图1（b）。
        ③以2A、2B做三角形2AB，分别以2和A为圆心，各以和1A为半径画弧，两弧交与1，连接1和2及1和A，则梯形1AB2为其中一面的展开图，依照以上步骤1、步骤2、步骤3，考虑到各侧面棱边间的交角，可作出梯形2BC3，梯形3BC4、梯形4DA1，棱台筒展开图如图1（c）。
        结语
        铆工是机械制造工业中的一个工种，在机械、冶金、石油化工、航空、造船等领域中，均涉及到铆工对各种金属构件的制作。展开放样最能衡量一个铆工的技术水平，是下料工作的基础，展开图的正确与否，影响到构件的质量和材料的利用率。随着经济社会的不断发展，机械设备行业的发展任重而道远，因为和其他发达国家之间仍然存在着不小的差距，而这些差距完全是可以用时间和努力来弥补的，而对于铆工技术，还是需要不断的改进和创新，所以三角形展开法还有很大很多的发展空间，所以就需要在三角形展开法在铆工放样中的应用进行不断的实践，以此达到最有效的目的。
        参考文献：
        [1]吴文强.三角形展开法在铆工放样中的应用[J].中国住宅设施，2017（06）：93-94.
        [2]陆彩满.三角形展开法在铆工放样中的应用[J].企业技术开发，2011，30（24）：23+28.
