八钢欧冶炉液压站改造魏江涛

发表时间：2020/8/24 来源：《基层建设》2020年第12期作者：魏江涛

[导读] 摘要：南北出铁口的开口机泥炮无法同时工作，生产效率受到很大限制。

        宝武集团新疆八一钢铁股份炼铁厂第一炼铁分厂新疆乌鲁木齐 830022
        摘要：南北出铁口的开口机泥炮无法同时工作，生产效率受到很大限制。对液压站进行改造后，南北出铁口的开口机泥炮可以同时作业。
        关键词：液压站开口机泥炮
        一、现有技术情况
        欧冶炉是炼铁炉，冶炼的铁水从铁口放出，铁水放出的过程称为出铁，炉内压力远大于炉外的大气压力，铁水是从铁口喷射而出。欧冶炉有两个铁口，分为南出铁口和北出铁口两个出铁口，南北出铁口轮流出铁。打开铁口的设备是开口机，流铁水的沟叫铁沟，铁水流过时，把一个三十吨重的盖子盖到铁沟上，避免铁花飞溅对铁沟附近的工人造成烫伤。没有铁水流过时，需要把盖子从铁沟上移开，这个移动的盖子是移盖机，铁水流完后，需要对铁口进行封闭，堵塞铁口的设备是泥炮，泥炮可以迅速准确堵塞出铁口，使高炉结束一个循环的作业。打开铁口时使用开口机，正常出铁时使用移盖机，出铁结束堵塞铁口使用泥炮，堵口后泥炮连续持续工作40分钟，等到堵口耐火材料彻底干燥后堵口结束。
        铁口设备有开口机、泥炮和移盖机。均使用液压控制的。两台75KW的油泵电机可以把液压油压力增加到35MP。开口机工作时需要20MP的压力，泥炮工作时需要32MP的压力，移盖机工作时需要20MP的压力，开口机泥炮移盖机的工作位置都在铁口的正上方，因此南出铁口的开口机、泥炮、移盖机不能同时工作，同样，北出铁口的开口机、泥炮、移盖机也不能同时工作。这样基本满足了现场的使用要求。
        液压站的分为三部分，由主油泵电机，液压油箱，液压阀台构成。其中液压阀台分为南出铁口阀台和北出铁口阀台。液压油箱的液压油经过油泵电机加压后，到达液压阀台，通过南侧阀台流向南出铁口的开口机、泥炮、移盖机。通过北侧阀台流向北出铁口的开口机、泥炮、移盖机。
        在实际工作中，南出铁口开口机在作业时，北出铁口的泥炮有时需要作业，例如做泥套，焊接泥炮护板，更换液压油管，焊接开口机夹钳，制作铁沟等。
        为了满足生产需要，第一方案是南出铁口开口机和北出铁口泥炮同时工作，或南出铁口泥炮和北出铁口开口机同时工作，第二方案是等南出铁口开口机泥炮作业完毕后北出铁口开口机泥炮在工作。
        第一方案中，经过实践检验，当南出铁口在使用时开口、泥炮、移盖机时，北出铁口则无法使用开口机、泥炮、移盖机。有两个方面的原因，第一，目前液压站的油箱容量为2000升，当南出铁口在使用开口机、泥炮、移盖机时，大量液压油经过油泵电机加压后进入液压油管道，液压站油箱油位急速下降，此时液压油不足以维持北出铁口的开口机、泥炮、移盖机的正常工作。第二，两台主油泵电机提供的液压油最大压力为35MP，而南出铁口北出铁口开口机泥炮移盖机同时工作，35MP不能满足现实使用的需求。
        第二方案中，由于南北出铁口是轮流出铁的，期间的间隔时间只有30分钟左右，直接导致检修作业，日常维护作业受到限制。只有等待南出铁口不使用开口机、泥炮、移盖机时，北出铁口才能使用开口机、泥炮、移盖机。生产效率受到很大影响。
        当油泵电机出现异常时，或者液压油箱出现漏油，油管爆裂的等故障时，液压站无法作业，开口机泥炮无法使用，炉子停产。
        二、进行改造
        要改善现状，需要对液压站进行改造，液压站的构成分为三部分：主油泵电机，液压油箱，液压阀台，本次改造增加一套油泵电机和3000L液压油箱，从而解决南出铁口开口机、泥炮、移盖机在工作时间，北出铁口开口机、泥炮、移盖机可以同时工作。解决了设备使用上的缺陷。
        一个铁口出铁的铁水产量比较低，两个铁口轮流出铁的铁水产量比较高。如果一个铁口的开口机、泥炮、移盖机出现故障检修时，只能另一个铁口出铁。如果南北两个铁口的开口机、泥炮、移盖机设备可以同时工作，当南出铁口在出铁时，北出铁口开口机、泥炮、移盖机发生故障时，无需等待南出铁口出铁完毕，可以立即进行检修，减少了检修等待时间，提高检修效率。
        增加设备后，就有了两个液压油箱，两套主油泵电机，通过原液压油箱和油泵电机控制南出铁场的开口机泥炮移盖机的工作，通过改造后的油箱和油泵电机控制北出铁场的开口机泥炮移盖机的工作，
        三、改造效果
        在南出铁场的开口机进行出铁作业时，北出铁场的开口机可以焊接开口机夹钳，制作铁沟等检修作业，在北出铁场的泥炮堵口作业时，南出铁场的泥炮可以做泥套，焊接泥炮护板等检修作业。
        在液压站正常使用时，用改造前液压站控制南出铁场的开口机、泥炮、移盖机。改造后的液压站控制北出铁场的开口机、泥炮、移盖机。
        液压系统发生故障时，南北出铁场的开口机泥炮移动其中一个液压油箱发生故障时，将故障油箱和一套油泵电机从系统中退出，进行检修，用一个油箱控制南北出铁场的设备，当一套油泵电机发生故障时，将故障油箱和一套油泵电机从系统中退出，进行检修，可以临时使用另外一套油泵电机，在发生故障时进行切换，从而减少设备故障率，确保南北出铁口出铁顺畅，从而提高了铁水产量。

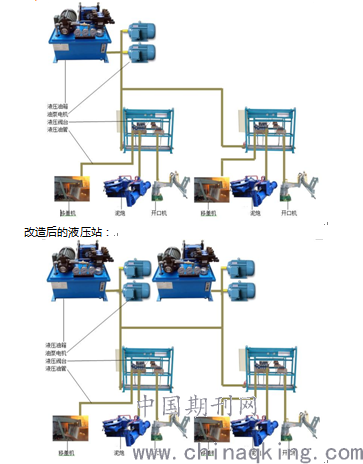

        四、附图说明：
        原液压站：

        五、结束语
        从2019年10月改造完成后，液压站油泵电机的高压油管爆裂一次，操作工在监控中发现液压站有油雾喷射，及时停止了液压站，把故障的一套油泵电机从系统中退出，通知检修人员进行维修。使用一套油泵电机控制两个阀台，从而控制南北出铁场的开口机、泥炮、移盖机设备，
        液压站油箱上的3KW循环泵电机烧损一次，导致液压油温度迅速升高，操作人员后发现循环泵电机报故障后，停用了发生故障的油箱，用一套液压油箱控制两个液压阀台，实现了对南北出铁场的开口机泥炮移盖机的控制。事后由检修人员更换烧损电机后重新投入运行。
        改造后南北出铁厂的开口机、泥炮、移盖机设备可以同时工作，检修等待时间缩短，生产作业效率提高，提高了设备正常运行时间，降低了设备故障率，铁水产量增加。
        本次改造可以在炼铁高炉中进行推广，为降低成本，提高经济效益做出一定贡献。
        参考文献：
        （1）陈启松，液压传动与控制手册[M]，上海，上海科学技术出版社，2006
        （2）成大先，机械设计手册，[单行本液压传动]北京：化学工业出版社，2004年
