竹胶大模板在全现浇剪力墙结构中的工程应用实例

发表时间：2020/8/19 来源：《基层建设》2020年第10期作者：张哓华

[导读] 摘要：本文通过一个工程实例介绍了一种经济、实用、可操作性强的全现浇剪力墙结构模板工程施工的新方法——竹胶大模板施工工法。

        天津蓟州新城建设投资有限公司天津 301900
        摘要：本文通过一个工程实例介绍了一种经济、实用、可操作性强的全现浇剪力墙结构模板工程施工的新方法——竹胶大模板施工工法。并根据自己的工程实践经验对目前模板工程的施工方法作一探讨，供参考。
        关键词：模板；工艺；措施
        1、工程概况
        天津华侨公寓工程，为剪力墙结构，地下二层地上三十层，建筑面积55391.78㎡，于2006年5月1日开工建设。整个住宅小区规划为三个塔楼，分别由两家施工队承建。由于施工场地狭窄，两家施工队布置臂长50m的塔吊以后，塔吊回转半径相交，严重影响施工效率，且施工材料没地方堆放，通过建设单位协调，两家施工队没有采用钢质大模板，经多方考虑决定采用竹胶大模板支模的施工工法。
        2、材料和设备
        模板采用覆膜竹胶合板，支撑体系采用工具式快拆钢支柱，剪力墙模板采用φ48钢管配合使用蝶形钢卡和φ10对拉螺栓加固，其余材料和设备同一般模板工程。
        覆膜竹胶合板密度适中，表面平整光滑，吸水率低，不易变形，可用于对模板耐磨性和周转使用次数有较高要求的工程项目，是一种既经济又实用的建筑模板。竹胶合板幅面大、拼缝少，基本尺寸为2440mm×1220mm，相当于6．5块P3015钢模板，可以减少安装用工，而且拆模快、混凝土表面观感质量好，可以浇筑清水混凝土，取消混凝土表面的抹灰作业，缩短装修施工时间，加快施工进度。
        竹胶合板幅面大，拼缝少；自重轻，安装方便；对混凝土的吸附力仅为钢模的1/7~1/8容易脱模；保温性能好，竹胶合板的导热系数为0.17W/(m•K)，是钢模板的l/360，远小于钢模板，有利于冬期施工混凝土的保温；竹胶合板可以两面倒用，在我国目前的管理水平下，可重复周转使用30次以上，经济效益明显。
        3.施工工艺
        3.1配板原则
        根据施工图纸的具体尺寸要求，剪力墙模板以2440mm x 609mm条板为基本配板单元，顶板模板以2440mm x l220mm整张板为配板单元，不合模处补以适当尺寸的竹胶合板。
        3.2接缝处理
        与基本尺寸模数不合的模板加工时的尺寸偏差应控制在+0，-2mm以内，以保证模板能正确组拼。为保证模板之间接缝严密、不漏浆，缝隙处应贴带自粘胶的海绵条。

        图1
        3.3构造作法
        在非同一平面内的模板交接处，视不同情况采取密封构造作法，确保混凝土在拆模后节点的线角清晰、整洁、观感美观。

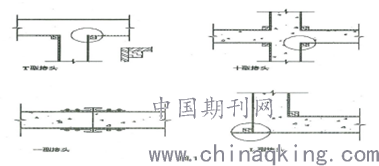

        3.4剪力墙模板节点作法(见图l)
        3.5梁柱节点处模板拼接作法
        梁柱节点拼接作法为：梁侧模和梁底模插入到柱模内一个模板厚度，并在梁侧模和梁底模与柱模交接处加钉衬口方木。
        3.6梁板节点处模板拼接作法
        梁板节点交接处采用“压梆法”支模，即顶板模板压在梁侧模上。在梁底处，梁侧模夹住底模，
        3.7门窗洞口处模板作法
        门窗洞口处模板采用同墙宽的竹胶合板两侧钉60mm×lOOmm木方加强刚度，同时起到便于固定连接和防止漏浆的作用。窗口底部模板为活动模板，等其下部混凝土浇筑振捣完成后，在混凝土初凝以前加入并固定。
        3.8剪力墙模板加固作法
        剪力墙模板加固纵横方向均采用48×3.5双钢管，沿竖直方向布置的钢管在里层，间距300mm一道，左右端部悬臂部分长度不得大于200mm；沿水平方向上布置的钢管间距600mm一道，上下端部悬臂部分长度不得大于200mm。
        4、工艺流程
        放线→抹板底找平层 → 支内横墙一侧模板 → 门窗洞口模板及水电预埋件固定、电线管、线盒敷设等→隐蔽验收→合横墙另一侧模板内纵墙模板→外墙里侧模板 →门窗洞口模板、预埋件等固定 →隐蔽验收→外墙外侧模→墙模版预检→支顶板模版 →模板预检→下部工序
        5、注意事项
        5.1配板锯裁竹胶板时不得出现正偏差，即满足+0，-2mm的要求。
        5.2现场锯裁时应采取如下措施：
        锯片应采用锯齿锋利的硬质合金锯片；
        竹胶板下面要垫实；
        锯裁后竹模板周边的毛刺要打磨干净；
        5.3切割或钻孔后模板外露面要刷酚醛系列防水剂(至少刷两遍)，以防水浸后模板起层和变形。
        5.4顶板模板宜两面均衡交替使用，防止单面湿胀产生永久变形。
        6、放线和偏差调整
        必须固定外墙轴线，并以外墙的外皮为准，层与层之间不得有错动。分轴线排尺时均由外向里排，在允许范围内把排尺误差均匀调整在内墙各开间内。内墙轴线全部引至外墙，作为外模调整的准线。外墙阳角要设轴线引测桩随层在大角两面弹出轴线，作为安装外墙阳角模板的准线。在外墙外模下口l00mm处弹出水平线，作为外墙外模安装的标高基准线。
        7、质量要求
        接缝严密、不漏浆；保证构件的形状尺寸和相互位置的正确；保证模板在施工过程中不变形、不破坏、不倒坍；保证模板刚度，控制模板绝对挠度不得大于1mm；混凝土强度达到相应规定要求后方可拆模。
        8.安全措施
        8.1严格遵守《建筑施工高处作业安全技术规范》JGJ80—91、《建筑机械使用安全技术规程》JGJ33—86、《施工现场临时用电安全技术规范》JGJ46—2005三个规范、规程的有关条文。
        8.2拆模时要逐一拆除，避免大面积脱落伤人。
        9、关于竹大模版施工工法的几点探讨
        上面通过一个工程实例，介绍了全现浇剪力墙结构采用竹大模板施工的具体方法，覆膜竹大模板近些年来在混凝土顶板的工程实践中应用很广，但在全现浇剪力墙结构中应用较少，仍存在一些可商榷的地方。
        9.1由于剪力墙模板的配板单元尺寸为1220mm×609mm，因此需把成品覆膜竹大模板1220mm×2440mm一分为二，锯口如果不用防水漆料封闭好，势必导致模板遭水浸后起层和变形。
        9.2覆膜竹大模板的刚度较差，这就导致加固模板时要采用更多的钢管和配套使用的对拉螺栓及蝶形卡子，所用的周转材料比较多。
        9.3竹模板在使用过程中要多次倒运，导致模板的边角会受到磕碰，在使用中要倍加小心，万一发现模板边角损坏时，需要及时修补。
        参考文献
        [1]任贵杰《建筑模板工程施工技术研究》 [J].中国高新技术企业，2015（07）；126-127
        [2]吴惠广、张晓培《浅析模板施工技术在建筑工程中的应用》[J]。科技致富向导，2015（05）;50,229
        [3]齐山华《基于建筑施工的模板技术实践分析》建筑工程技术与设计 2017.5-38
