农网FTTH组网应用研究

发表时间：2020/6/15 来源：《基层建设》2020年第6期作者：朱秋轶张帆

[导读] 摘要：伴随着我国社会现代化程度和科技化进程的不断深入，科技技术水平得到了不断优化和完善，特别是互联网通信行业的发展，出现了前所未有的增长势态。

        国网江苏省电力有限公司丹阳市供电分公司江苏丹阳 212300
        摘要：伴随着我国社会现代化程度和科技化进程的不断深入，科技技术水平得到了不断优化和完善，特别是互联网通信行业的发展，出现了前所未有的增长势态。其中，作为组成互联网通信行业重要的部分之一，FTTH技术自身能力的高低，对互联网通信行业的综合发展水平具有决定性的影响。FTTH技术与传统网络技术模式以及作用相比，具有更多的优势。
        关键词：农网；FTTH；组网应用
        1 FTTH组网概述
        吉视传媒九台分公司采用基于I-PON技术万兆IP广播光纤入户整体解决方案，如图1所示。万兆单向IP广播系统与双向传输系统（GPON）共同构建一张万兆宽带光接入网，支持电视直播业务和双向交互视频与高速数据业务。九台分公司采用双纤三波组网的I-PON组网方案，有线电视网络光纤到户万兆单向IP广播系统利用单纤1550nm波长，通过光功率的分配，实现万兆IP数据流的广播传输。GPON技术采用点到多点的用户网络拓扑结构，利用光纤实现数据和视频的全业务接入，在GPON中使用单芯光纤，使一根芯进行转送上下行两个波（上行波长：1310nm，下行波长：1490nm）。

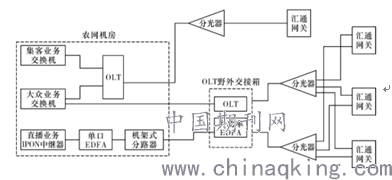

        图1 I-PON组网方案示例
        2 农网FTTH建设案例分析
        吉视传媒九台分公司兴隆镇分配网新建路由160.9km，覆盖4596户，在新兴6社建设农网机房，在金川7社、前岗6社、兴隆7社、小荒地4社、韩家5社、大荒地6社、头道8社、东岗5社、五家子6社共9处设立OLT野外交接箱进行设备下移，再经过无源分光后入户。
        2.1 设备选择
        在万兆单向IP广播方面，机房部署插槽式设计的吉视汇通I-DAR8606型IPON中继器，可将10Gbit/s速率范围内任意协议的业务信号进行光-电-光整形再生中继，其输出的光信号指标与源光信号一致。兴隆机房部署带一块6SFP+单板的I-DAR8606型吉视汇通万兆中继器，6SFP+单板的Rx1/Tx1、Rx6/Tx6为环路保护接口光模块，采用带CDR功能的40kmSFP+光模块，业务信号由春阳机房和纪家机房输送，形成保护环路。Rx2/Tx2-Rx5/Tx5为本地业务输出接口，支持主备路码流切换，Rx2/Tx2口输出信号直接接入EDFA。再经过PLC机架式16分路分光后，送往9处野外交接箱内的大功率EDFA。按照工程设计，在野外交接箱及分纤箱内部署PLC光分路器，对万兆IP数据流进行分光后入户，入户光功率在－13dB左右，满足设计要求。在兴隆机房部署大众业务交换机（华为S6720）对城域数据网进行承载。九台分公司采用OLT下移的方式进行接入，华为MA5608T下移到9处野外交接箱中，经2次分光后入户。行业IP数据网采用华为S5720交换机作为集客业务交换机进行业务承载。机房内部署1台华为MA5608T型号的OLT，对集客业务的内外网应用进行汇聚后，分别上行至集客业务交换机和大众业务交换机。
        2.2 工程概况
        新建架空线路97.4695km，架空、沿墙敷设光缆63.0484km，敷设管道光缆0.3866km，新建1孔顶管管道0.3405km，1孔简易管道0.0101km，新建手孔井4套，引上2处，挖坑立杆7处，安装OLT机柜9处，OLT室外接地9处，OLT机柜引电9处，常规光缆熔接6672芯。
        2.2.1 野外交接箱配置原则
        农村以平房为主，各自有独立的院落，居住较分散。按照政府行政规划及实际情况，在9个村支部附近设立热交换型野外交接箱，便于取电及后期维护。交接箱内置华为16口OLT、路通视信四输出光纤放大器、及机架式8分路各1台。
        2.2.2 光分路器配置原则
        万兆单向IP广播系统采用三级分光方式，第一级机架式1∶8光分路器放置在野外交接箱内；第二级插片式1∶8光分路器放置在1级分纤箱内，下带8个2级分纤箱；第三级插片式1∶8光分路器放置在2级分纤箱内，直接入户带用户。双向传输GPON系统采用二级分光的方式，第一级1∶8光分路器放置在1级分纤箱内，下带8个2级分纤箱，第二级1∶8光分路器放置在2级分纤箱内，直接入户带用户。
        2.3 用户端设备
        用户侧安装吉视汇通万兆光纤机顶盒，机顶盒内置吉视汇通自主研发的JH601A万兆广播接收芯片和ONU模块，采用TVOS2.0系统，全面支持4K超高清、8K超高清、3D立体、VR虚拟现实等高带宽、高码流的视频节目。画质清晰稳定，除180套直播节目外，开通汇通专享节目、轮播节目，内置大功率WIFI，上网速度快，同时支持手机客户端同时在线使用直播、点播等业务。
        2.4 智慧影音系统5.0
        吉视云智慧影音5.0系统具有千人千面多角色观看功能，支持不同的家庭成员个性化观看。角色设定为“老年”后直接进入年长模式，具有字体增大、一键进入直播等功能，同时系统会自动推荐一些符合老年人观看喜好的视频内容供用户欣赏，让老人更舒心。宝宝角色设定为儿童，观看时直接进入儿童版本，具有儿童锁功能限定观看内容、观看时长、让父母更省心。
        3 FTTH技术基于PON的网络架构
        对于PON技术而言，是一种新型的无源光纤网络，能够使信息通过必要的转化和转换，从一个点到多个点进行扩散的空间进入技术。目前，我国信息技术的发展水平日渐提高。由于PON技术能够使FTTH技术的作用和效果得到充分发挥，因此，PON技术的使用范围越来越大，作用强度也越来越深。然而，在此过程中需要注意，必须保证数据与数据行结构、数据与总线型结构之间的关系得到有效调节，使其能够满足FTTH技术的需求，保证相关工作的顺利开展。根据对FTTH技术展开的大量实际调查研究能够发现，FTTH以PON技术为依据，在此基础上对网络整体构架展开合理的建设，需要将光纤线路敷设完成，设备配置在通信机房内，各分光节点安装分光器。与此同时，FTTH技术通过对光信号的有效分配，能够将信息内容以光电的形式传输到用户使用的单元光缆中。在有源网络中，主要以AON的形式实现，在无源网络中，主要以PON的形式实现。大部分情况下，相比较于有源网络，无源网络的各项性能要更高。针对天气情况比较恶劣的环境，很多互联网通信设备会裸露在空气环境中，对信号的有效传输造成一定的干扰，而PON技术能够有效抵挡AON技术无法抵挡的干扰，同时，PON技术能够将AON技术无法实现的程序有效实现，从而，为广大用户提供更加优质的网络通信体验。目前，我国互联网通信中FTTH技术主要运用ATMPON、WDM-POND、等模式。
        结束语：
        根据以上针对互联网通信中FTTH技术的实际应用，展开的深入分析，我们能够更加明确的了解，通过将FTTH技术运用到互联网通信相关工作中，不仅能够使广大用户感受到更加优质的网络服务，还能将传统复杂的互联网通信结构变得简单，从而满足互联网用户多元化的网络需求，在保证服务质量的同时，获得更多的经济利益。鉴于此，加大提升FTTH技术的科学性和合理性，进一步提高我国互联网通信服务体系的完善，为我国互联网通信行业的长久发展奠定基础。
        参考文献：
        [1]马立波．野外型OLT在农网FTTH中的应用浅谈［J］．中国有线电视，2017，（11）：1293－1295．
        [2]顾权. 李虎城．基于FTTH技术的有线电视网络建设研究［N］．科技创新导报，2016．17．086．
        [3]GY/T327-2019，有线电视网络光纤到户万兆单向IP广播系统技术规范［S］．2019．
