双线预应力连续梁现浇施工控制关键技术研究邢兴兴

发表时间:2020/5/22   来源:《建筑实践》2020年第2期   作者:邢兴兴
[导读] 随着我国经济社会的快速发展,我国相关部门加大了对市政道路桥梁工程的建设力度
        摘要:随着我国经济社会的快速发展,我国相关部门加大了对市政道路桥梁工程的建设力度,目的是为各领域的可持续发展提供有利条件。而在市政道路桥梁工程项目的建设过程中,最主要的施工技术就是预应力技术,不仅加强对工程项目结构的保护,而且还可增强工程项目整体的稳定性与安全性。随着我国建筑行业的不断发展,使预应力施工技术广泛地应用在各领域中,可满足工程项目施工标准与要求,有效消除多余的应力,避免外力因素的影响而毁坏工程结构,有效延长工程结构使用年限,为人们的安全出行提供良好保障。

关键词:双线预应力;连续梁现浇施工;关键技术

        在现代化社会的发展中,建筑行业是重要的组成部分,建筑行业的稳定发展对现代化经济水平的提升有巨大影响。我国政府及相关部门对其的发展越来越重视,并结合工程项目实施标准与相关要求的全面分析,制定相应的管理制度与措施,一方面,是确保工程项目整体的施工质量,增强工程结构的稳定性与安全性;另一方面,是对各项工作的约束性管理,确保各项工作都严格按照相关标准制度的规范性实施,从而确保工程项目整体质量。而对双线预应力技术的应用,对工程质量、施工效率等有巨大影响,是连续梁现浇施工关键技术之一,从而确保我国建筑行业的可持续发展。

一、工程概述
        针对双线预应力连续梁现浇施工控制关键技术的分析,我们选择的是徐盐铁路盐城特大桥200米连续梁施工项目,该工程项目的总里程范围为DK255+274--DK307+840,正线长度为49.589km。盐城特大桥跨西塘河100+200+100m连续梁拱由中铁十局集团第三建设有限公司徐盐铁路项目部负责承建,盐城特大桥49#--52#墩跨越西塘河(100+200+100)m,连续梁位于西塘河与黄沙港交叉口,该梁长为401.8m,中支点处梁高12m,端支座处、中跨跨中截面梁高为6m。梁体为单箱双室、变截面结构。箱梁顶宽为14.1m,箱梁底宽为12.0m。梁拱结合部A0号梁段长为20m,中跨合龙段长为3m,边跨直线段长为6.9m,其余梁段长分为3.5m、4.0m、4.5m、2.75m四种,200米主梁采用先梁后拱,在50#、51#墩之间安装钢管混凝土拱,跨径200米,矢高40米,拱肋与箱梁顶板以预应力吊杆连接。
二、双线预应力连续梁现浇施工标准化建设
(一)制定完善的规章制度
        在各类工程项目的施工过程中,最重要的施工前提就是有完善的规章制度,结合工程项目施工标准与相关内容要求的全面分析,制定出完善的规章制度,主要包括安全、质量、技术、物资、调度等内容,对各项工作内容工作职责的明确划分,引导各部门与人员的积极参与。并把组织机构、管理体系、岗位职责、企业文化等展示在公示墙上,把施工作业标准化手册全面发布到各单位及人员手中,可为工程项目的顺利开展奠定良好基础[1]。
(二)明确大型临时设施建设内容
        大型临时设施建设内容主要包括以下几点:
        第一,合理选择便道施工形式。主要是考虑不同地段的地质情况,合理选择砼硬化、铺设水稳两种形式,最主要的是对便道两侧排水沟科学设置,尤其是在重要地段排水沟的实施,建议采用人工砌筑方式,可确保便道排水沟坡度的平顺,便道排水通畅,强度满足要求,以保证承台、箱梁0#块等大体积混凝土浇筑施工的连续性。
        第二,加强钢筋加工场管理力度。结合该工程项目施工标准与要求的综合分析,选择的全自动数控钢筋加工机,操作人员经专业机构培训合格取证上岗。可为工程项目的实施提供有力的质量保证,对钢筋加工场各功能的合理规划,确保对钢筋“集约化、工厂化”的作业。重点是对其的封闭管理,对各功能进行划分时,要确保储存区、加工区、成品区、废品区设计的合理性,可选择黄色警戒线对各区域的划分,各功能区域都有明显的标志标牌,从而确保各项工作的顺利实施[2]。
        第三,明确混凝土搅拌站施工要求。该工程对混凝土搅拌站的施工要求,主要按照上海铁路局苏北铁路有限公司相关要求,对生产区、生活区的分开设置。而对搅拌站采用全封闭的方式,可降低搅拌站工作的噪声。搅拌站重点管理拌合称重等计量设备的定期标定,保证配合比的准确性。主要设备配有4台HZS120型搅拌站及18辆10m3混凝土搅拌运输车,保证施工高峰期混凝土供应的连续性。对人员的配备,必须有特种作业证件的司机且经项目部二次培训合格后才可上岗,同时要有专职的保洁人员及相关的清扫工具,要每天对现场进行清扫。在进站口设置车辆冲洗台,避免雨天车辆把泥土带入到站内,确保搅拌站的良好环境。
三、双线预应力连续梁现浇施工控制关键技术
(一)桩基施工
        在双线预应力连续梁现浇施工控制技术中,桩基施工是关键技术之一,该工程项目中的桩基施工现象主要是脏、乱、差,需要技术人员对桩基施工现场的重点整治,要在泥浆池四周选择刚性围栏对其进行封闭防护,并设置明显的警示标志,夜间设警示灯。根据盐城市建湖地区的多为黏性土、砂类土并有少量卵石砾石,选择反循环作业成孔,灌注水下桩基混凝土,钻孔时泥浆密度控制在1.3~1.4g/cm3,含砂率控制在6%以内,将水下混凝土灌注质量控制作为桩基质量制重点。
(二)承台施工
        该项目工程中对承台施工,需要在承台基坑四周设置变形监测点,并且由专业工作人员对其的监测;选择钢管围栏在基坑四周设置防护栏,并在围栏上设置警示标识。当承台混凝土浇筑完成后,要用土工布覆盖洒水养生,把试块放在试块架上,用温度计进行温度测量,相关工作人员把不同阶段的温度情况进行记录,制定一个周期,然后制定温度记录表,可为后续工作的开展与实施提供科学信息依据[3]。
(三)墩身施工
        选择胎具对预埋钢筋的定位处理,对墩柱施工前,要在墩柱外缘标记墨线,环切深度控制在1--2cm作用,然后才可对其进行凿毛作业。当相关工作人员通道厂制笼梯后,要在通道口设门上锁。采用自动控制喷淋系统进行养护,并对墩身进行包裹。

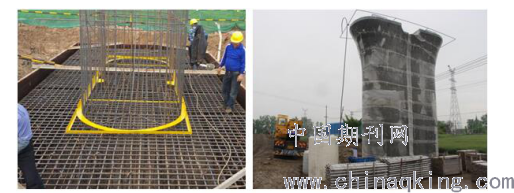

墩身钢筋安装胎具               自动喷淋养护
(四)连续梁施工
        该工程项目中的连续梁施工,注意采用的是挂篮悬臂浇筑法,借助施工泵设备把混凝土输送并浇注到工作面上。0#块及边跨现浇段采用盘扣式支架现浇施工,其他节段采用2套菱形挂篮悬臂浇筑。支架及挂篮按设计要求预压,保证施工所需的强度、刚度、稳定性。0#块完成后完成墩梁临时固结,开始浇筑其他节段悬臂箱梁混凝土,箱梁的前端底板、桥面标高作为箱梁标高控制主控项目,主要以挂篮前端垂直变形、预拱度设置、温度影响作为控制的标高控制的主要方向,各节段施工中,委托有相应资质的设计单位做好线型监控和沉降观测,保证箱梁线型准确。浇筑至合龙段前,将合龙跨一侧的临时固结放松或改为活动支座,观察气温变化与两侧梁端高程及悬臂端之间的关系,选择日最低气温时进行合龙施工,浇筑混凝土前,两悬臂端采用20mm钢板临时刚性连接,并在两侧悬臂端采取水箱预压加重,浇筑时逐步放水保证所浇筑的混凝土与水箱总重量保持恒定不变,达到悬臂两侧荷载平衡。合龙段混凝土采用比其他节段更高标号的C60膨胀混凝土一次连续浇筑。合龙完成后,及时养护至设计强度进行全桥剩余预应力钢束的张拉及孔道真空辅助压浆及封锚。待浆体强度达到30Mpa且满足设计规定后将临时硫磺砂浆制作加热解除,最后完成梁跨体系转换,体系转换时,支座反力的调整应以高程为主,反力作为校准。
        200m连续梁拱拱肋主要包括17段,其中最重要的节段是拱肋5节段,总重26.9吨,为确保拱肋线型,对拱肋的安装,要对拱肋上下弦管中轴线分别设置5个样冲点,并且对样冲点多次复核,复核无误后对其进行吊装操作。借助全站仪测量,确保复核轴线、拱肋标高等,满足项目施工标准要求。对钢管拱拱肋线型的调整,可对拱肋固定处理,对接端采用匹配工厂大拼留下的样冲眼,选择钢码板进行连接,自由端高程由临时支架支撑工字钢进行控制。轴线采用导链进行调整。
        如果是在冬季施工,则需采用智能温控设备,对模板间隙加热处理,相反,在夏季进行施工,则采用自动喷淋对其进行保湿养护。针对跨河道连续梁的施工,则采用兜底防护,设置上下通道楼梯,在临边需定制钢丝加强防护。

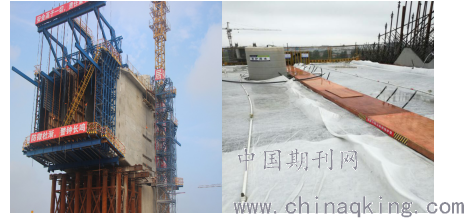

连续梁上下通道楼梯                连续梁喷淋养护
(五)钢管拱施工
        钢管拱施工,主要的核心工作就是对其安装顺序的明确,要从拱脚向拱顶进行依次的对称安装,最后在拱顶处进行合拢。在现场安装的过程中,要选对各钢管尺寸测量,并做好尺寸标记,可方便后续施工操作。对钢管的匹配操作,位置的选择以码板沿60°为圆心角进行布置,对吊车大臂适当地调整,使拱肋节段自由端方向完全落到临时支架支撑上,然后对轴线位置、标高与设计值进行对比,针对不合格的地方进行适当地调整,最终确保其整体都符合施工标准[4]。除此之外,还需对其的加固处理,在下弦管底部与支撑处选择工字钢进行临时焊接,设置两∠100*100*10的角钢支撑,并与限位工字钢进行焊接,可设置为钢管拱肋安装时的加固措施。
结语:
        综上所述,双线预应力连续梁现浇施工控制关键技术比较多,要结合工程项目施工标准与要求的全面分析,确保各项工作严格按照相关标准要求的规范性实施,对预应力混凝土连续梁施工技术的科学控制,增强工程项目的稳定性与安全性。同时,对施工中各类信息数据的测量与计算,可为工程项目整体实施提供重要信息依据,使双线预应力连续梁现浇施工要素控制的更精确,从而确保工程项目施工质量。
参考文献:
[1]朱业兵.大跨径预应力连续梁桥施工关键技术研究[J].工程技术研究,2018,25(09):60-61.
[2]纪新颖.桥梁工程现浇预应力箱梁施工关键技术之研究[J].科技创新导报,2017(8)
[3]牛文.预应力混凝土连续梁桥悬臂现浇施工关键技术研究[J].公路交通科技(应用技术版),2017(06):283-285.
[4]赵亚炜.预应力连续梁施工监控关键技术研究[J].山西建筑,2019,45(02):159-160.
