摘要：造成隔膜压缩机不能正常运行，工作效率降低的原因，有可能是隔膜压缩机进行更换的时候，没有充分地把多余气体排干净，致使开机工作的时候里面有空气混入，就会造成液压油的压力出现变化，从而引起压力表摇摆不定，会出现失实状态，最终令油压过低，隔离片不能产生充足的变形量，排气量就会降低。本文对隔膜压缩机的工作原理简单的介绍，对其进行详细的介绍并分析过程，给予相对应地解决方案和预防措施。
关键词 :隔膜压缩机 ;充瓶效率;故障
1概 述
用特定的膜片把压缩气体跟外界环境隔离开而得名的就是隔膜压缩机，是一种特殊构造的容积型压缩机，并且还有很多优点，比如冷却效果好、余隙容积小、压缩比大又没有污染。隔膜压缩机跟活塞式压缩机相对比，由于结构的不同，隔膜压缩机更具有优势。内部的膜片结构可以把工作液压油和压缩气体隔离成两个不一样的系统，成为油缸压缩系统以及气体压缩系统，由于膜片在运作的过程中，不需要任何的润滑液体，使压缩气体也不会与其接触，内部也不会受到污染，所产出来的气体纯度高，用的最多的地方就是稀有气体、具有腐蚀性、易爆有毒气体的压缩以及运输等。
2工作流程
.png)

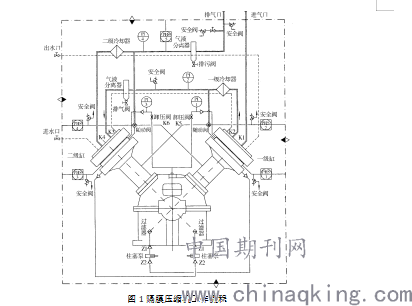

图1隔膜压缩机工作流程
隔膜压缩机的工作流程：由图1所示，隔膜压缩机分为两个油缸，分别为一级油缸和二级油缸，一级油缸的活塞在油缸下的止点，顶部是活塞，用来装液压油；二级油缸的活塞在靠近缸头的地方。低压氮气是由K1阀门进入到一级气缸的模腔。电机会带动曲轴的运转，使其驱动一级油缸的活塞向上伸缩。一级油缸压缩作用下会使K5阀门关闭，一级油缸压缩的过程中，会使油缸内的油压升高，从而使缸头运作，进而把一级气缸内的氮气压缩。模腔内的氮气压力过大时，甚至超过K2，会使其打开，活塞继续上升。压缩后的氮气经过一系列的冷却、分离，从而进入二级缸模腔。另外二级油缸的活塞在曲轴发生运动时也会随着运用，如果二级油缸内油压降低时，会自动补偿油泵工作，把Z1、Z2的阀口打开，让机座底下的液压油流入二级油缸内。如果二级油缸内的油压处于降低的状态，隔膜片会回到原始状态，内部的气压也会随之降低，K3阀门打开，把一级气缸压缩过来的氮气注入到二级气缸内。二级油缸的活塞会一直下降，一直降到最低点时，当二级汽缸内的隔膜片到达极限位置的时候，模腔内的吸气工作就到此结束，二级补偿的油泵也停止工作。
3故障现象原因分析及处理
之前有一款隔膜压缩机在工作的时候，出现了问题，工作人员就对隔膜压缩机进行检查发现，一级油缸油压正常，一级气缸在排气的时候压力比较低，造成一级气缸内的压力，达不到设定压力值；只要一级气缸在吸气时，其排气管高压气就会出现回流现象，从而进气阀的进气量就会减少，模腔内一直留有部分气体在排水管路中来回周旋，会造成一级气缸膜腔有效的排汽量会逐渐减少，导致冲瓶效率降低。可以拆下一级气缸的排气阀，把阀挡拧开，放倒阀芯就可以流出来，要定期的清洗阀挡以及阀芯，要检查阀芯是否有划伤以及毛刺，用氮气把其表面吹干净，再进行安装，尝试开机后仍然没有把故障清除。又对隔膜压缩机的工作原理进行了分析，觉得是金属隔膜，在液压油的作用下而像气腔进行运动，把介质压力进行提高，膜片如果受到严重的变形，就会失去原有的弹性，就会使模腔内的气体变少，膜片实际大小会变形，气腔内的容积面积也会变小，最后就会致使膜腔气体，压力很低，出气量也会很小。立刻把一级气缸的缸盖拆掉，把膜片取出来进行检查，仍然没有发现任何问题又重新把其安装回去，并拧紧缸盖。
经过这些检查，排除了因为气枪压缩部分而造成故障的可能性，准备从油缸压缩系统中来查找事故原因。压缩部分的每一个设备都完好的状态下，排气量显示还是偏低，可能是由于在事故过程中扭曲变形量不够，气腔内的容量面积就会变小，导致模腔气体在输出时压力会很低，排气量小的问题。在曲轴进行转动的时候，也会使活塞开始运作，从而驱动液压油来推动膜片，活塞的行程肯定是一定的。膜片到达缸盖内的表面时，会完成膜腔气体不是压缩就是排出来，与此同时，在油缸里面的液压油会达到卸压阀所设定的压力，液压油进行泄压。所以才怀疑油缸之所以排油压力低，没有足够的力量使隔膜片变形量，造成气腔没内容容积变小，活塞依然往上，但是膜片没有变形，模腔内，还存有部分的压缩气体，才会造成每次出气量会少。
以这个为判断依据，在换油的时候，没有把里边的空气排干净，所以在开机运作的时候，液压油里边仍然会有空气，液压油会随着运行压力变得猛烈，所以一级油缸的排油压力表指示针才会一直抖动，指针摇摆不定，显示的压力表值跟实际的表值相差较大。可以依据压力表显示的数值来对液压系统卸掉压阀，但是实际的血压油泄压值很低，油缸内所产生的油压，不能很好的让隔膜片有足够的变形量，这样压缩机的排气量会随之减少。这个时候就需要让机器立刻停止运行，逆时针旋转一级油缸里面的k5阀门，把显示排油压力表管路卸压到曲轴箱，使压力表的指数恢复正常。更新上新的压力表，并且重新开机，打开一、二级表管路上的k5，k6阀门。可以直观的看到透明卸压管路中没有气泡的时候，把卸压闸关闭掉进行再次充瓶作业，这样就恢复正常。
4结论
从以上内容可以得知，隔膜压缩机的工作人员要按照使用说明书进行正确的操作，而且还要定期的对隔膜压缩机的每一个设备，每一个零件都要进行仔细的检查与清洗，才能保证隔膜压缩机的正常工作，创收更大的利益。
参考文献:
[ 1] 唐学敏. 隔膜压缩机金属隔膜故障原因分析及对策[J]. 机械, 2010, 037(B06):P.76-77.
[2]张龙. 隔膜压缩机排气温度高故障分析及解决方案[J]. 润滑与密封, 2010(04):125-126+130.
[3]顾惠君, GUHui-jun. 隔膜压缩机典型故障分析[J]. 煤炭技术, 2009, 28(10):12-12.
[4]陈卫华, 陈革, 敬彬, et al. 隔膜压缩机工作中出现异常声响的故障排除[J]. 通用机械, 2011(08):84-85.
