摘要：近年来，电梯配备IC卡控制日益增长的需求的函数，这个函数通过授权的非接触式卡作为电梯的证明，一方面，能够使用电梯限制无关人员实施安全管理员工进出电梯，另一方面减少电梯的使用频率，并降低频率的使用意味着低能耗，低磨损最终降低了电梯的使用维护成本，目前对如何进行测试的改革还没有具体的指导，这将给人们的生产生活埋下巨大的安全隐患。基于此，本文主要对电梯加装IC卡的检验方法进行分析探讨。
关键词：电梯；IC卡加装；检验方法
1、前言
与传统的电梯相比，配备了IC卡电梯的使用不仅避免无关人员，加强严格控制人员进出电梯，电梯，有效实现公开私人电梯智能安全控制功能，这在一定程度上，显著降低高层建筑集团电梯的使用维护成本，为企业的进一步发展奠定了良好的基础，但无可否认，IC卡的增加并不是一个完美的指导文件，相应的技术的应用主要是通过十多年的不断研究探索，从而导致不同的高层电梯配备测试内容差异，安装的有效性、科学性和安全性都受到影响。
2、IC卡工作原理
IC卡控制系统通常由控制管理软件系统、IC卡、读卡器、IC卡智能控制器[3]组成，如图1所示。软件系统负责管理IC卡，并将特定数据写入IC卡，读卡器读出IC卡所存信息并反馈到控制器从而实现对电梯相关按钮的控制。
.png)

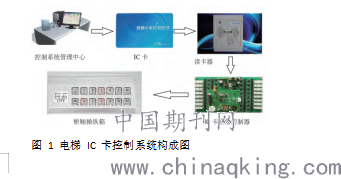

图 1 电梯 IC 卡控制系统构成图
根据读卡器安装位置的不同，分为外呼按钮控制型和轿厢按键控制型，其中外呼型由于需要在每一楼层都加装读卡器，投入较大所以较少安装，而轿厢按键控制型仅需在操纵箱安装一台读卡器，成本低被广泛选用。本文以轿厢型为例介绍IC卡系统的安装流程，施工流程如图2所示，首先在轿厢操纵箱开孔，将读卡器安装固定好，然后将IC卡控制器固定于轿厢操纵箱，接下来将原控制系统与轿厢按钮接线全部断开一条，IC卡控制器接入断开点，最后将读卡器和IC卡控制器用天线连接，并将IC卡控制器接入开关电源，整个IC卡控制系统就安装完成。
.png)

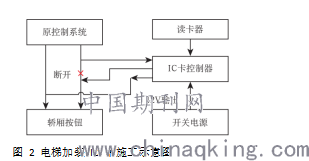

图 2 电梯加装 IC 卡施工示意图
3、电梯加装IC卡的检验方法探究
为最大程度地提高电梯的使用安全，2014年7月1日《电梯施工类别划分表》的实施对电梯改造进行了明确定义——改造是指采用更换、调整、加装等作业方法，改变原电梯主要受力结构、机构（传动系统）或控制系统，致使电梯性能参数与技术指标发生改变的活动，与此同时《电梯监督检验和定期检验规则——曳引与强制驱动电梯》第八条的相关规定也对电梯的改造进行了明确规定，以期在保证改造安全性的同时为企业的安全运转打下坚实基础。
3.1技术资源的审查检验
在进行电梯加装IC卡的改造过程中，为保证改造后的电梯不仅能满足人们对它的使用需求，同时也最大程度地提高了电梯的使用安全，在进行改造时，一方面改造企业必须通过电梯制造单位或者其委托的依照《中华人民共和国特种设备安全法》取得相应许可的单位的批准，因此在对电梯IC卡加装的改造检验过程中，负责检验的单位在到改造企业处进行检验时，首要的工作就是要确认改造单位是否拥有改造资质，其次是要参照电梯监督检验和定期检验规则TSGT7001—2009内许可证范围覆盖所使用的电梯参数与实际使用参数相比较，只有保证两者均与许可范围相吻合，在一定程度上首批审批才算合格。除此之外，在进行技术资料的审查过程中，对IC卡控制系统电气图进行审查也是检验部门的主要工作内容之一，究其原因是因为与未加装IC卡的电梯相比，安装后的电梯在一定程度上改变了电梯原有的控制电路，因此从另一角度来讲，它的安全性能会有所影响，倘若在进行技术资源的审查检验时，检验工作人员未能对IC卡控制系统的电气图进行审查，全面地了解加装后的电梯控制电路分布，即使将来更换了维保单位，后续的保养和维护也将受到一定的影响。
3.2主开关的审查检验
IC卡的安装其实简单来讲它属于电梯改造，即它是在电梯原有控制电路的基础上，对线路的运行进行了改变，因此从某方面来讲与传统的电梯相比，它的安全使用性能就会受到一定的影响。根据相关调查发现，在机房中大概每台电梯都会单独装有一支能够切断控制电梯所有电路的主开关，因此在进行电梯加装改造后的检验过程中，检验工作人员需参照TSGT7001—2009中对主开关能切断IC卡控制系统供电的基本要求进行检验，同时在检验过程中，检验人员还要对现场部分改造的线路进行重要检查，查看其是否直接从轿顶直接取电，倘若是从轿顶直接取电的话，则说明此电梯加装IC卡的改造不合格。
3.3随行电缆的审查检验
从目前来看，在进行电梯IC卡的加装改造过程中，为提高控制的高效性、科学性和有效性，往往在井道内会增加随行电缆，以保证IC卡系统的上位通信功能能最大程度的发挥，而一般来讲，在进行新增电缆的审查检验过程中，为查验其是否符合电梯加装IC卡的施工需求，检验工作人员需根据TSGT7001—2009中第三章的相关内容，目测随行电缆的安装是否会对限速器绳、限位与极限开关等相互干涉，倘若确认其未与上述机电设备相互干涉后，还要检查随行电缆和轿厢操纵箱的位置关系，保证其不与地面和轿厢底边框相接触。
3.4运行试验的审查检验
根据相关数据调查显示，在进行电梯IC卡的加装过程中，为保证加装后的电梯不仅能满足人们的使用需求，同时还要提高改造后电梯的安全性、可靠性和稳定性，故此在加装改造时，改造工作人员不仅要选择符合规定的电梯改造单位，在进行改造时改造单位还要办理施工告知，同时改造单位还要申报监督检验并接受改造监检，因此当电梯加装改造完成后，为提高检验数据的精准度，检验工作人员需将原有控制系统和所有楼层的按钮接线全部断开，并将轿厢内IC卡控制器接入到断开点位置，通过观察可知，越往上楼层接入点的数量也越来越多，线路变得也越来越复杂，因此为保证使用安全，检验人员需根据TSGT7001—2009中第八章的相关内容对其进行运行试验，即一方面检验人员需要对所有楼层的按钮和外呼按钮全部进行试验，在保证它们功能完善性的基础上以降低后期安全事故事态的进一步恶化，而另一方面某些厂家的电梯楼层按钮也是检修运行的上下控制按钮，当在进行IC卡的加装改造后，原有的电梯检修功能就会受到一定影响，因此检验人员在进行检验审查时，还要检查针对于这种电梯，改造企业是否在电梯的检修开关处设置了一个IC卡控制开关的附加说明，倘若没有设置的话则也说明改造企业改造的不合格。
4、结语
随着我国社会主义市场经济的不断发展和电子信息技术发展水平的不断提升，高层建筑取代传统多层建筑成为了当下建筑企业的建筑主要风格，在一定程度上有效地缓解了目前国家资源短缺的现状，同时在推动社会进一步发展过程中也发挥了重要作用。而电梯IC卡的加装虽然是近几年来才兴起的一项电梯改造项目，但在人们安全意识和经济管理逐渐增强的当代社会时代背景下，人们对于改造的需求量与日俱增，但由于这项改造技术属于新兴发展行业，对于如何进行改造和检验目前却并未有具体的指导文件，影响检验效率的同时也给人们的生产生活埋下了较大的安全隐患，因此加强对IC卡加装改造后的验收检查方法的确立成为了目前建筑企业的核心发展方向，与此同时在IC卡的电梯加装过程中，为了保证改造后的电梯安全可靠运行，改造工程的工作人员除了完成上述国家标准和常规检验环节外，还要提高对读卡器固定、IC控制器固定以及随行电缆质量的重要性的认识，以降低安全事故发生的同时推动企业的健康稳定运行。
参考文献
[1]曹建加.电梯IC卡智能门禁管理系统设计[D]．厦门：厦门大学，2008.
[2]国质检锅（2003）251号机电类特种设备安装改造维修许可规则（试行）[S].
