戴斌
国网山西省电力公司太原供电公司 山西 太原 030012
摘要：现如今，我国社会经济都在稳步前行，相应的人民的生活水平以及生活质量也在不断提高，连带着我国用电以及居民用电量在持续上涨，而变电站作为电网重要的组成部分对电力的正常使用有着很重要的作用，因此变电检修的工作也日益重要。分析500KVGIS变电站变电一次检修及配合检修解锁操作过程中的危险点，对现有安全措施进行改进完善，确保GIS配电设备检修安全。
关键词：GIS设备；配合检修解锁；安全
引言
随着我国国民生活水平的快速提升，在电能方面的需求逐年增加，我国目前已经建立了发达且覆盖范围广的供电网络，这在一定程度上也增加了电力行业的工作量。变电检修作为电力操作工作重要的一环，要求变电检修人员具备娴熟的操作技术和丰富的工作经验。在实际检修操作中，很多设备都处于带电运转的状态，若检修人员无法掌握并及时分析存在的危险点，一方面会影响变电检修工作的进展和质量，造成经济损失，另一方面会给检修人员的生命健康带来严重的威胁。
1变电一次检修危险点分析的重要性
变电一次检修通常是在户外工作，不同的作业环境、天气变化都会给工作带来极大的影响和不确定性，加上变电一次检修工作本身较为复杂，这就要求变电检修人员在工作时，对每一项检修过程都要进行现场危险点的分析并制定好应对检修方案。首先，检修人员需要具有过硬的专业技能和良好的心理素质，然后对现场工作环境提前进行熟悉、勘测，找到潜在的危险点并对其进行分析，制定周密的控制措施，最终采取应对措施，有效控制危险点的隐患。上述过程承接密切，缺一不可，而分析检修危险点是较为关键的一环，若检测人员不明确危险点在何处，极容易导致实际工作时产生失误操作，轻则造成财产损失，重则危及相关人员的生命安全。总而言之，只有正确分析变电检修现场的危险点，事先预测环境、设备、人员等方面的隐患，才能提高变电检测工作的质量与效率，避免这些危险点带来的安全事故，保证操作人员和财产的安全。
2变电一次检修现场的危险点
2.1检修环境与天气条件
不同的地域、环境、天气等外界因素，都会给变电一次检修工作带来不同的隐患，对此，检修人员应该具体分析当时的工作情况，并及时采取针对性的措施。例如，检修人员处于极度潮湿或干燥炎热的环境中，应考虑到此时空气的导电能力会大幅度增强，检修人员需要事先穿戴绝缘手套、绝缘服等以保证自身安全。再比如，检修人员需要在高空状态下进行工作时，应考虑到由于操作失误导致的高空坠落，除了佩戴安全帽、安全带以外，还需要采用专业的防坠落设备(如:登高车、移动平台等)，大大降低安全事故发生的几率。
2.2对变电一次检修缺乏重视
尽管变电一次检修工作能够大幅度提升电力设备的运行质量和效率，但实际生活中仍然存在企业或检修人员对变电检修缺乏重视的现象。一方面是企业不重视变电检修，未对检修工作制定完善、严格的章程规范，对不完善的相关检修管理策略置之不理;另一方面是变电检修人员缺乏安全意识及社会责任感，不重视甚至对检修工作存在消极态度，在检修期间敷衍并仓促了事，未按照变电检修的标准操作规范进行作业，最终导致未将危险点检出，这不仅降低了检修工作的效益，而且为日后安全事故的发生埋下了隐患。
2.3检修环境与天气条件
不同的地域、环境、天气等外界因素，都会给变电一次检修工作带来不同的隐患，对此，检修人员应该具体分析当时的工作情况，并及时采取针对性的措施。例如，检修人员处于极度潮湿或干燥炎热的环境中，应考虑到此时空气的导电能力会大幅度增强，检修人员需要事先穿戴绝缘手套、绝缘服等以保证自身安全。再比如，检修人员需要在高空状态下进行工作时，应考虑到由于操作失误导致的高空坠落，除了佩戴安全帽、安全带以外，还需要采用专业的防坠落设备(如:登高车、移动平台等)，大大降低安全事故发生的几率。
3GIS变电一次检修安全措施
3.1设备检修时防带接地隔离开关合隔离开关安全措施

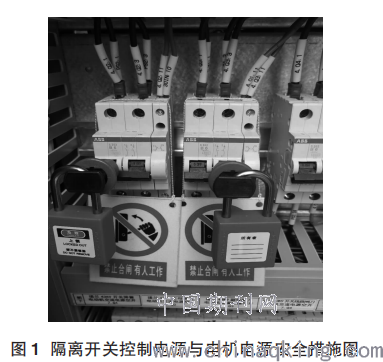

电力一次设备检修过程中，要严格管控设备来电侧隔离开关控制电源、电机电源与操作把手，严防带接地隔离开关合隔离开关恶性误操作事故。《国家电网公司电力安全工作规程（变电部分）》7.2.3条规定，检修设备和可能来电侧的断路器（开关）、隔离开关（刀闸）应断开控制电源和合闸电源，隔离开关（刀闸）操作把手应锁住，确保不会误送电。目前，国内主流厂家生产的GIS汇控柜内隔离开关和操作把手均未配备上锁装置，运维人员只能拉开隔离开关应断开的控制电源和电机电源，并在隔离开关控制电源、电机电源和操作把手上挂“禁止合闸，有人工作”标示牌。存在的问题是挂警示牌仅实现警示作用，不是强制性闭锁措施。国网浙江省电力公司检修分公司绍兴运维中心提出以下方案来管控来电侧隔离开关。（１）隔离开关控制电源与电机电源加挂机械挂锁，并悬挂“禁止合闸，有人工作”标示牌，实现强制性与提示性双结合的安全管控。加挂的机械锁与悬挂标示牌如图１所示。
.png)

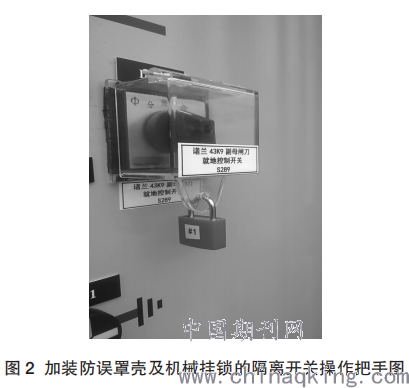

（２）来电侧隔离开关操作把手加装罩壳，上锁，并悬挂“禁止合闸，有人工作”标示牌，避免检修人员误操作来电侧隔离开关，如图２所示。
.png)
3.2防误碰带电设备安全措施

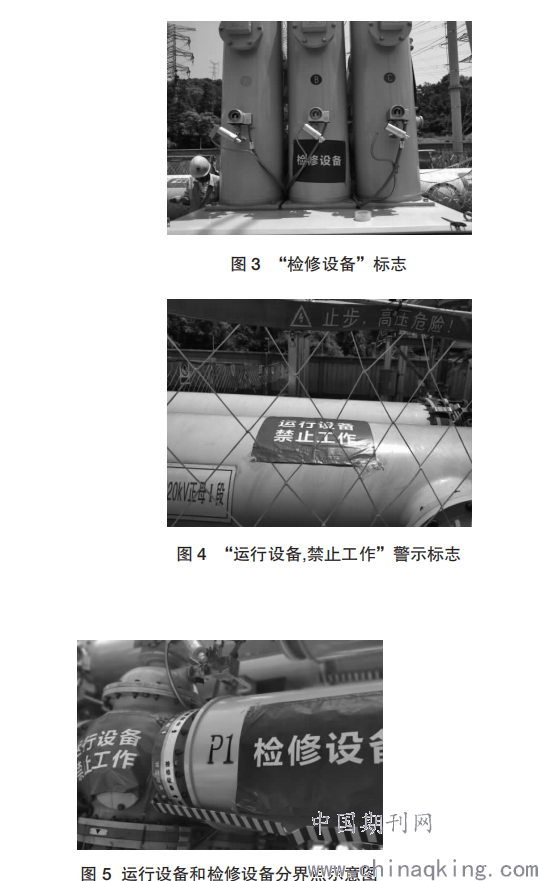

GIS配电装置运行设备和检修设备从结构上看可能是一个整体，不能简单区分。浙江省电力公司检修分公司统一布置，在检修设备上贴“检修设备”绿色标志，如图３所示；在相邻的运行设备上贴“运行设备，禁止工作”红色标志，如图４所示；运行设备和检修设备交接处气室隔盆两侧分别贴“检修设备”和“运行设备，禁止工作”标志，如图５所示。以上标志都用防雨塑料印刷，可反复使用多次。
.png)
3.3防误将运行气室泄压措施

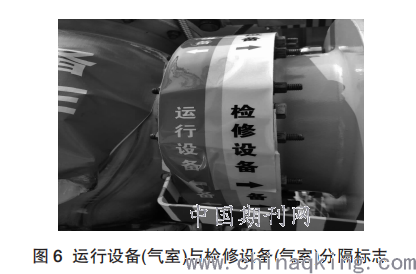

由于GIS气室布局紧凑，容易混淆运行设备气室与检修设备气室，因此在气室分隔阀处张贴运行设备与检修设备的区分标志，检修设备用黑色字体，运行设备用红色字体，并带有箭头朝向，分别指向运行设备或检修设备，如图６所示。
.png)

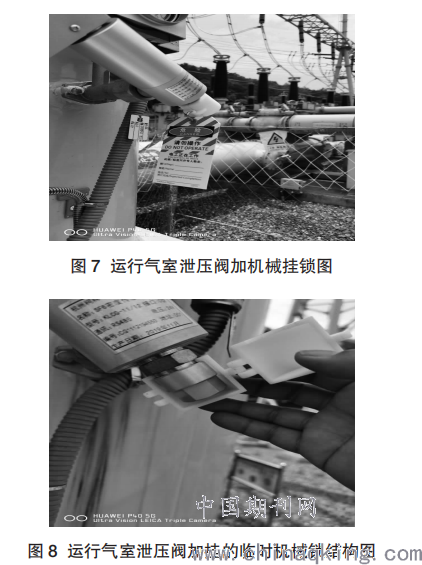

在检修设备相邻的运行气室SF6压力表计和SF6压力泄压阀处张贴“禁止泄压”标示，并对泄压阀加装临时机械挂锁，防止检修误泄压，如图７、图８所示；还可根据需要在作业气室设置“零压气室”，邻近气室设置“半压气室”等提醒标示。
.png)
3.4防配合检修解锁误操作措施
对于传统AIS设备，检修人员在检修围栏内便可通过手摇操作方式进行隔离开关的分合，一般不需运维人员配合检修解锁操作。而GIS设备检修时，由于直流电阻参数测试等工作的需要，同一间隔内需有隔离开关（非来电侧隔离开关）和接地隔离开关同时合闸的非正常方式，若通过手摇隔离开关方式合隔离开关操作，则会影响隔离开关的机械行程，下次电动操作时可能发生机械分合不到位异常情况，所以一般由检修负责人向运维人员提出解锁操作。运维人员就地电动操作前，需解除测控及就地电气闭锁，合上相应隔离开关，实现隔离开关与接地开关同时合闸的特殊检修方式电气接线。防误解锁操作标准化作业卡包括检修工作负责人向运维人员申请、运维当班负责人向运维班长申请、取用具体解锁钥匙、具体的GIS设备（双重名称）解锁操作、恢复设备联锁、归还解锁钥匙、生产管理系统做好记录等步骤。
结束语
本文为消除GIS变电一次检修过程中的危险事项，结合现场工作实际，探讨相应的应对安全措施，确保GIS变电一次检修过程中电网、人身和设备安全。
参考文献
［1］祝石厚，钟源，黄华强．500KVHGIS运行维护与安全措施探讨［J］．电气应用，2011(13)：68-70．
［2］张伟钊，覃广斌．220KVGIS设备检修工作安全措施布置规范［J］．通讯世界，2018(8)：199-120．
［3］曹显武，周亚树，王电处，等．基于±500KV牛寨换流站GIS设备安全措施布置与研究［J］．电气技术，2016(3)：112－115．
