电梯检验中关于“电气绝缘”的研究与探讨

发表时间：2021/7/28 来源：《中国科技信息》2021年9月上作者：陆文龙

[导读] 电气绝缘是电梯安全运行的前提，在测量电路绝缘电阻时，若操作不当可能会损坏线路甚至导致危险情况。

安徽省特种设备检测院陆文龙 230051

摘要：电气绝缘是电梯安全运行的前提，在测量电路绝缘电阻时，若操作不当可能会损坏线路甚至导致危险情况。本文从绝缘的概念及电梯相关标准和规范对电气绝缘的要求出发，以电梯电气安全回路为例，探讨了绝缘损坏可能对电梯安全运行造成的危害，并列举了在测量绝缘电阻过程中应注意的事项。
关键词：电梯检验；绝缘电阻；绝缘损坏；绝缘测试
        引言
        电梯是一种机电类特种设备，其电气部分（特别是电气回路）对绝缘有着较高要求，其主要目的是为了防止电气击穿。保持良好的绝缘水平是电梯的电气回路及电气设备正常运行的前提，因此，对电梯绝缘电阻的测量必不可少。
        1电气绝缘相关概念
       电气绝缘是是指在电力设备或电气器件中，对于电流走向、电场分布的控制。所谓绝缘，就是使用不导电的物质将带电体隔离或包裹起来，以对触电起保护作用的一种安全措施。良好的绝缘对于保证电气设备与线路的安全运行，防止人身触电事故的发生是最基本的和最可靠的手段。绝缘电阻是绝缘物在规定条件下的直流电阻:加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的某时刻的全部合成电流之和(包括表面泄漏电流、几何电容电流、电导电流和吸收电流)对应的电阻称绝缘电阻。
测试二个导体之间或一个导体对大地之间的泄漏电流,以验证它们之间的不导通性的可靠度,称为绝缘电阻测试,绝缘电阻又分为线间绝缘电阻:线对线(如相对相,相对零等)和对地绝缘电阻:(如相对地,零对地,设备对地等)。绝缘电阻值要求越大越好,它们之间的不导通性越可靠。
        2电梯检验对绝缘电阻的要求及绝缘损坏对电梯安全的影响

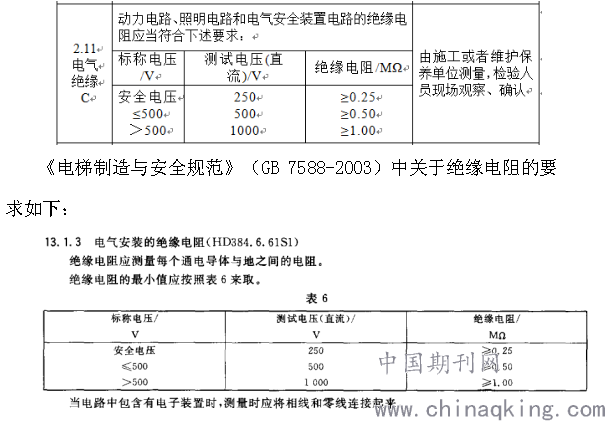

        电梯的相关标准及规范中对绝缘电阻均作出了要求，本文仅针对曳引与强制驱动电梯的相关内容进行研究探讨。《电梯监督检验和定期检验规则 ——曳引与强制驱动电梯》（TSG T7001-2009,含第1号修改单和第2号修改单）中电气绝缘项目的检验内容如下：

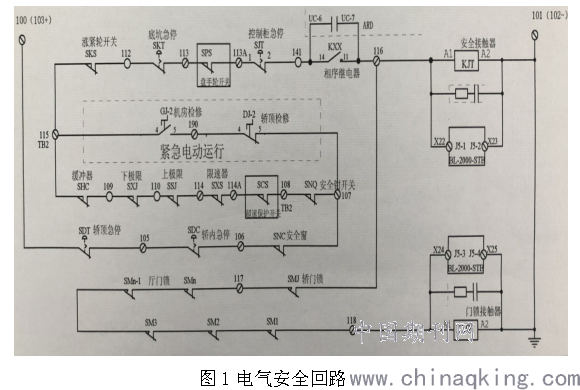

若绝缘电阻值不符合相应要求，则可能出现的情况有：外露导体与地或金属外壳相连会导致接地或接触金属外壳短路；人员接触破损部位，导致触电危险。举例分析如图1：

        该图的电路为某电梯的电气安全回路，若图中安全回路零位端（101端）未做接地保护或带压端（100端）无熔断器（过流保护措施），则当电路中任何电气安全装置发生接地或接触金属构件而造成接地时，无法使安全回路断开从而停止电梯运行。假设118端接地，电路仍正常工作。此时，若117端也发生接地，相当于117端与118端之间的门锁短接，失去对KMB的控制作用，导致开门走梯。
        3电梯电路绝缘电阻测试注意事项

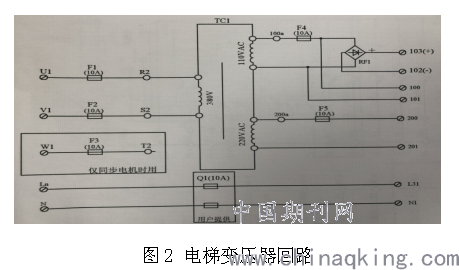

        根据检规中检验方法的要求，应由由施工或者维护保养单位测量，检验人员现场观察、确认。测试前应查看电气原理图，与实物对比，观察接线是否正确，必要时用万用表测量电压值以确认绝缘电阻测试电压。测试时必须切断被测设备电源，并对地短路放电，不允许在设备带电的情况下进行测量，对可能感应出高电压的设备，必须消除这种可能性后，才能进行测量。以图2 为例，测量前拆除变压器所有对外连接线，并将被测绕组对地充分放电，至少放电2min。测量时，非被测绕组均应接地。

        同时，应注意到的是，电梯供电电源自进入机房或者机器设备间起，中性线(N)与保护线(PE)应是始终分开的，而中性线(N)与保护线(PE)在前端线路中可能是联通的，如建筑工程供电采用的是TN-C系统，即工作零线兼作接零保护线，因此，在测试零线端导体与接地之间的绝缘电阻前，应将进入机房的零线端断开，否则，测试的结果是不准确的。
为保证测试的完整性，在进行各电路的绝缘电阻测试时，应使电路处于接通状态，对于主回路，应人为使回路中的各个接触器、继电器的触点闭合；对于电气安全回路，应使层门、轿门处于关闭状态，保证门锁触点、电气开关均闭合并有效。
        4结束语
        在实际检验中，检验人员需要对电气绝缘有清晰的概念，并对电梯的动力回路、照明回路、电气安全回路有足够的了解，结合电气图纸，在确保安全的情况下才能进行绝缘测试，防止测试方法错误导致电梯设备受损及人员触电的情况发生。
参考文献：
[1] 关于电梯绝缘电阻的检验探讨[J].林灵生.电力设备.2020年第9期
[2] 电梯检验中的电气系统常见问题及解决措施[J].武树生.中国电梯.2019，30（1）：67-68
