防堵塞采油过滤装置的设计及应用研究

发表时间：2021/7/28 来源：《中国科技信息》2021年9月上作者：岳敏敏王强李璐

[导读] 笔者针对目前油田开采出来的原油中含有大量的杂质，需要经过多次的过滤，最后一次过滤是将原油灌入储油箱中，而现有的过滤装置无法实现将装置固定安装在储油箱中，同时不具备防堵塞的效果，致使过滤的效果不佳的问题，研制开发了一种新型防堵塞采油过滤装置.

中石化胜利油田分公司东胜公司岳敏敏王强李璐山东东营 257000

摘要：笔者针对目前油田开采出来的原油中含有大量的杂质，需要经过多次的过滤，最后一次过滤是将原油灌入储油箱中，而现有的过滤装置无法实现将装置固定安装在储油箱中，同时不具备防堵塞的效果，致使过滤的效果不佳的问题，研制开发了一种新型防堵塞采油过滤装置，通过能够快速且稳定的将装置固定安装在储油桶的上端，在一边对原油进行灌装一边对原油实现过滤，同时设置的过滤机构，能够有效的对杂质实现过滤，且装置便于拆卸，能够定期清理杂质，实现了防堵塞的效果，同时消除了工作的安全风险隐患，因而具有很高的推广使用价值。
关键词：油田；采油；防堵过滤装置
        1 研究背景
        石油化工行业是我国的基础性行业，也是我国的支柱行业，在我国国民经济发展中起着重要的作用。且其应用广泛，在能源、农业、机械、交通、电子、纺织、建筑、轻工等领域都可应用。
油田开采出来的原油中含有大量的杂质，需要经过多次的过滤，最后一次过滤是将原油灌入储油箱中，而现有市场上的过滤装置无法实现将装置固定安装在储油箱中，同时不具备防堵塞的效果，致使过滤的效果不佳。
        2 装置的研制
       笔者针对上述技术缺陷，研究设计了一种防堵塞采油过滤装置，包括储油桶，所述储油桶的上端中部安装有贯穿储油桶的入料管，所述入料管的内侧插设有圆筒，所述圆筒的上下两端均为开口设置，所述圆筒的尺寸与入料管的内侧尺寸相互匹配，所述圆筒的外侧上端均匀安装有多个支撑板，所述储油桶的上端外侧与多个支撑板之间设置有卡合机构，所述卡合机构用于对圆筒位置的固定，所述圆筒的内侧下端设置有限位机构，且通过限位机构水平固定有滤网片，所述滤网片的尺寸与圆筒内侧的尺寸相互匹配；
所述限位机构包括固定安装在圆筒内侧下端的环形板以及固定安装在滤网片下端外侧的限位柱，所述环形板的上端竖直开设有贯穿环形板的插孔，所述限位柱的下端贯穿插孔并延伸至环形板的下端，所述插孔与限位柱之间为过盈配合。所述卡合机构包括固定安装在储油桶上端外侧的环形块以及竖直连接在支撑板下端的支撑杆，所述环形块的上端中部开设有环形槽，所述支撑杆的下端连接有卡块，所述卡块卡设在环形槽的内侧。所述环形槽的尺寸与卡块的尺寸相互匹配。所述圆筒的上端固定焊接有环形挡板，所述环形挡板的上下两端均为开口设置，且环形挡板呈上端尺寸大的锥形设置。
本装置的有益效果在于：该防堵塞的油田采油用过滤装置能够快速且稳定的将装置固定安装在储油桶的上端，在一边对原油进行灌装一边对原油实现过滤，同时设置的过滤机构，能够有效的对杂质实现过滤，且装置便于拆卸，能够定期清理杂质，实现防堵塞的效果。
        3 装置附图说明

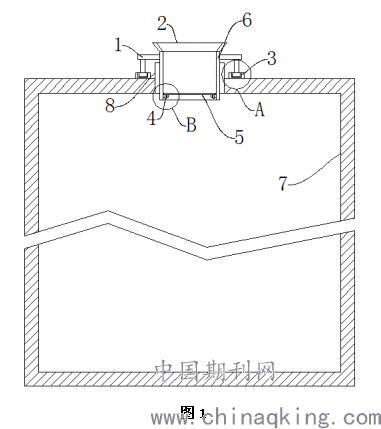

图1为防堵塞采油过滤装置的结构示意图；

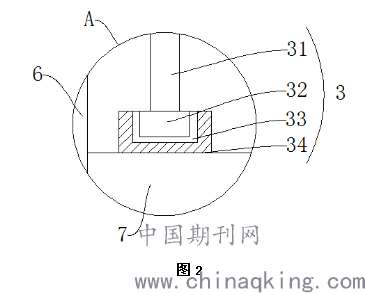

图2为防堵塞采油过滤装置的A部结构放大示意图；

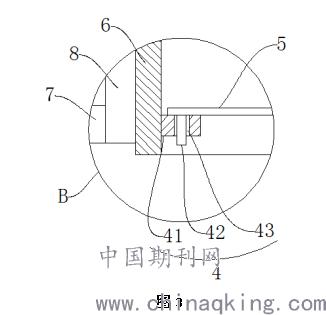

图3为防堵塞采油过滤装置的B部结构放大示意图。

附图标记说明：
图中：支撑板1、环形挡板2、卡合机构3、支撑杆31、卡块32、环形槽33、环形块34、限位机构4、环形板41、限位柱42、插孔43、滤网片5、圆筒6、储油桶7、入料管8。
        4 具体操作方法
        该装置的具体操作和使用方法如下：
        参照图1-2，该防堵塞采油过滤装置，包括储油桶7，储油桶7的上端中部安装有贯穿储油桶7的入料管8，圆筒6的上端固定焊接有环形挡板2，环形挡板2的上下两端均为开口设置，且环形挡板2呈上端尺寸大的锥形设置，环形挡板2能够保住原油稳定的进入储油桶7中，防止出现溅射的情况出现。
        入料管8的内侧插设有圆筒6，圆筒6的上下两端均为开口设置，圆筒6的尺寸与入料管8的内侧尺寸相互匹配，圆筒6的外侧上端均匀安装有多个支撑板1，储油桶7的上端外侧与多个支撑板1之间设置有卡合机构3，卡合机构3用于对圆筒6位置的固定，卡合机构3包括固定安装在储油桶7上端外侧的环形块34以及竖直连接在支撑板1下端的支撑杆31，环形块34的上端中部开设有环形槽33，支撑杆31的下端连接有卡块32，卡块32卡设在环形槽33的内侧，环形槽33的尺寸与卡块32的尺寸相互匹配，通过卡块32卡设在环形槽33的内侧，从而能够借助支撑杆31与支撑板1的相互配合，使得圆筒6稳定的固定在入料管8的内侧，实现的效果在于能够快速且稳定的对圆筒6实现拆卸，从而及时的清理掉杂质。
        参考图3，与上述的使用操作方法的区别在于，圆筒6的内侧下端设置有限位机构4，且通过限位机构4水平固定有滤网片5，滤网片5的尺寸与圆筒6内侧的尺寸相互匹配；限位机构4包括固定安装在圆筒6内侧下端的环形板41以及固定安装在滤网片5下端外侧的限位柱42，环形板41的上端竖直开设有贯穿环形板41的插孔43，限位柱42的下端贯穿插孔43并延伸至环形板41的下端，插孔43与限位柱42之间为过盈配合，限位柱42与插孔43之间相互配合，同时滤网片5下端与环形板41的上端面相互接触，对滤网片5起到支撑的作用，滤网片5拆卸式设置，能够实现快速对杂质的清理，防止堵塞的情况出现。
作者简介：
岳敏敏，女，山东省东营市人，汉族，大学本科学历，采油高级工，研究方向为油气田开发工作。
