建筑电气安装工程施工技术研究毛志建

发表时间：2021/7/27 来源：《基层建设》2021年第14期作者：毛志建

[导读] 建筑电气安装施工是一项复杂系统工程，由于受各种因素的影响导致建筑电气安装阶段存在一些安全问题

        上海鑫越建设工程有限公司
        摘要：建筑电气安装施工是一项复杂系统工程，由于受各种因素的影响导致建筑电气安装阶段存在一些安全问题。所以，要加强对电气施工技术的研究，促进施工质量的提高。本文主要对建筑工程电气安装的施工技术进行分析，以期从中获得实际的启示。
        关键词：建筑工程；低压电气；安装；施工技术

        1建筑工程低压电气安装特点及难点
        1.1施工协调配合较多
        由于建筑电气施工过程中的工种协调较多，在施工顺序、系统间管线、装饰专业在进度、工序、协调配合等方面会出现一些矛盾。如何解决施工交叉协调问题是保证工期和质量目标顺利实现的关键因素和关键点。
        1.2施工准备
        电气工程施工前应做好图纸深化工作，并按工程进度计划，有序做好人力、物资、技术等准备工作，为确保工程质量和有效提高工效，应在整个施工过程中都做好施工准备工作，并依照主体结构的施工进度计划，认真做好组织施工工作，明确其与其它专业之间存在的逻辑性关系，有序开展现场施工工作。
        1.3电气安装总体安排
        电气安装施工主要可分为四个阶段：预埋阶段、毛坯施工阶段、配合装饰阶段、送电调试阶段，在整个安装过程中主要包括配电柜安装施工、电气配管施工、管内穿线施工、防雷接地施工等。在施工全过程中要密切注意建筑的施工进度情况，积极配合建筑做好二次结构预留预埋及设备基础制作等工作。
        2建筑电气安装工程施工方法
        2.1桥架安装
        2.1.1桥架的定位
        在对桥架进行定位的过程中，应仔细核对设计图纸，保证实际定位与之相符合。同时在此过程中，机电安装个专业之间应做好沟通交流工作，避免各类型管道、通风设备之间出现相互干扰的情况。如：电气桥架与热水管道之间的距离应大于规定的最小净距；检测桥架与墙面、屋顶之间的净距是否满足要求，在桥架定位环节做好充分的准备工作。
        2.1.2桥架安装
        在进行桥架安装时，所应用的连接件应与桥架配套，且所使用连接件的薄钢板厚度应≥桥架钢板的厚度。连接位置处的接口应保持平整，无明显的扭曲现象，螺栓的长度应保持适当，在进行拧紧之后，应保持2-5牙外露。对于水平安装的桥架，直线段位置的连接头，应将其设置在距离支吊架约1/4的位置处。在安装过程中如果需要跨越变形缝，则需设置补偿装置。
        2.1.3桥架接地
        在桥架接地处理中，可应用镀锌连接板将桥架连成整体，然后在连接板的两端位置应用螺栓进行固定。电缆桥架采用40*4镀锌扁钢作接地干线，接地干线与桥架立柱可靠链接。桥架与桥架采用铜编织线链接，桥架每隔10米采用TZX-2-16铜编织线相连后与接地干线链接。
        2.2 支吊架安装
        支吊架在进行安装的过程中，主要应用胀管法和抱箍法两种形式来进行固定，使之具备较强的承载能力。在实际安装中，应注意控制支、吊架的间距，具体数值如表1所示。安装时首先需确定盒、箱与出线口的具体位置，然后以这些位置为基准确定管路的垂直、水平走向，并依据支吊架安装，需注意的尺寸要求，确定其安装的实际位置。对需要穿越变形缝的钢管，可应用柔性管进行连接，以此保证其具有一定伸缩余量。对于接地所应用的导线，通常采用铜芯软导线，且应用接地卡进行跨接，导线的截面积在4mm２以上。

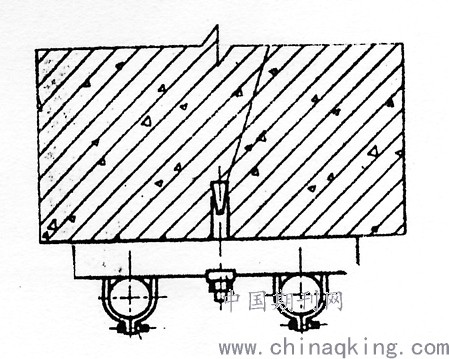

        U型槽钢式管卡沿墙安装                    U型型槽钢式管卡吊架式安装

        单根线管的支吊架

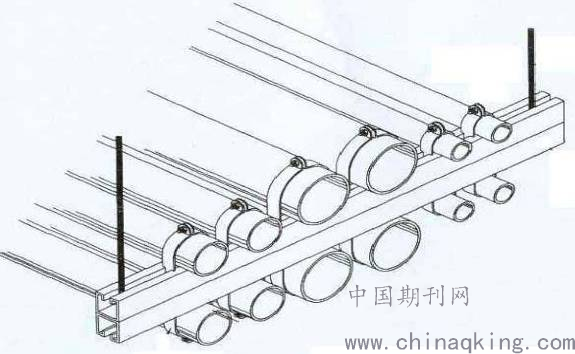

        图1电气线管支架安装形式
        表1电气线管支架间距

项目	钢管种类	钢管直径（mm）
		15～20	25～32	40～50	65以上
吊架、支架或沿墙安装	厚壁钢管	1500	2000	2500	3500
	薄壁钢管	1000	1500	2000	—
管卡与终端、弯头中点、电气器具或盒、箱边缘		150～250		300～500

        2.3电线穿管和线槽敷线
        2.3.1电线穿管施工方法
        表1 电线穿管施工方法一览表

项目	具体技术措施
选择导线	将黄色、绿色、红色的导线分别与A、B、C相线相对应，同时接地线选择黄绿双色线，中性线选择淡蓝色线。
穿拉线	在穿拉线施工时，采用直径为2mm的铅丝，将之穿过管道，并在管道的两端位置保留10-15cm的余量。如果管道较长或者存在的弯道较多，可在布设管道的同时设置穿拉线。
清扫管路	在拉线上绑扎布条，并保证绑扎牢固，然后通过来回拖动拉线，应用布条完成对管路内杂物的清理。
放线	在进行管道放线时，应将导线放在放线架上面，避免出现导线在地上拖拉的情况，同时在放线的过程中严禁使用蛮力，避免造成线芯受损的情况。
断线	在接线盒、开关盒等位置处，需要做断线处理时，应注意控制导线的预留长度，通常应控制在15cm左右；干线处于分支位置时，可不将导线剪断，直接应用为分支接头。
管内穿线	管内穿线应保证同回路、同电压的原则，且不能出现管内有导线接头的情况。

        2.3.2线槽敷线
        在进行线槽敷线的过程中，应在其中设置一定的电线余量，并保证电线中间不存在接头。电线按照回路差异做分段性绑扎，绑扎点之间的间距应在2m以内。在敷设过程中值得注意的是，针对相同回路的中性线、相线，应将其敷设在相同的金属线槽之中；如果线路拥有不同的抗干扰要求，应使用隔板对其做隔离处理。
        2.3.3导线连接
        导线在进行连接时，应做到以下几点：导线的接头部位不能够增加电阻；连接时不能降低导线的绝缘强度；受力导线不能出现机械强度降低的情况。为了达到这些导线连接要求，在实际进行导线连接的过程中，应先将绝缘表皮剥离，然后对导线进行连接，如果涉及到多股导线连接，则应当采用搪锡或压接的连接方式。
        2.4配电箱安装
        2.4.1明装配电箱
        明装配电箱在固定方式上面可应用膨胀螺栓进行直接性固定，应用划线定位的方式确定具体的固定点，然后采用电锤在对应位置处进行钻孔，钻孔深度主要根据金属膨胀管的长度确定，以刚好埋入到墙体之中为宜，钻孔应保证与墙面垂直。在设置暗配管分线盒的过程中，应注意清理盒内存在的杂物，然后对导线做理顺处理，依照回路进行绑扎。待完成配电箱的安装之后，应对之做调平处理，最后进行固定，并完成导线连接。
        2.4.2暗装配电箱
        配电箱在采用暗装的方式时，应先将箱体放置进预留的孔洞之中，然后进行水平调直、标高调整，然后进行箱体固定，并应用水泥砂浆在配电箱的四周抹平，当水泥砂浆凝固之后才能进行后续装饰面施工。所安装配电箱应保证具有较高的平整度，在配电箱的四周呈现出均匀性、对称性。
        2.4.3箱内接线
        在配电箱内部，所有配线都应当做到整齐排列，且对其进行绑扎成束处理。盘面连接的导线应预留一定的余量，便于后期检修工作开展。线路连接时剥削绝缘皮应避免损伤到线芯，且保证导线压接的可靠性，如果为多股导线应采用压线端子进行连接，且对导线做搪锡处理，在相同端子上面连接的导线数量应控制在2根及以内。
        2.5线路敷设
        在电气线路敷设施工中，必须严格按照相关的技术标准来进行，且对管材质量做出严格检查，如果管材质量不满足要求，严禁线路敷设施工。线路敷设的方式较多，不同的方式所适应的场所存在着较大的差异，其中较为常见的敷设方式主要有：钢线槽敷设、穿焊接钢管敷设、墙内敷设等方式。
        首先，需进行配管加工处理，该环节主要需注意以下几个要点：①如果为明配管敷设，当存在一个90°弯的情况时，应对弯曲半径进行控制，使之大于配管外径的四倍；如果存在多个90°弯的情况时，应保证弯曲半径大于配管外径的六倍；如果为暗配管敷设施工，当存在90°弯的情况时，要求弯曲半径大于配管外径的六倍；如果为埋入地下配管敷设方式，当存在90°弯的情况时，要求弯曲半径大于配管外径的十倍。②当采用镀锌管或薄壁管作为敷设管道时，如果其内径≤25mm，可应用对应规格型号的弯管器施工；当采用钢管作为敷设管道时，如果其内径＞32mm，应采用液压弯管器施工；当采用PVC管道时，可根据管道内径选用对应的弹簧配合管道。③在进行电线管架设施工的过程中，应尽量降低接头的数量，提升穿线工作效率。同时保证管道连接部位牢固；④当电气线路与设备进行连接时，线路敷设通常应用金属软管，但金属软管长度不能过长，一般控制在2m以内。同时，金属软管连接应采用专门的接头，且针对连接部位做密封性处理。
        2.6开关、插座安装
        如果所安装插座属于单相两孔式，在进行线路连接时，相线应与面对插座的上孔或右孔相连，另一孔与中性线进行连接；如果所安装插座属于单相三孔式，在进行线路连接时，相线应与面对插座的右孔连接，上孔连接地线、左孔连接中性线。在相同场所内的插座安装时，应使之相序保持一致，同时保证各插座连接的接地或接零线线路之间不存在串联的情况。此外，在相同建筑物内，所应用的开关也应当尽可能保持一致，且保证开关的质量，具有较高的接触可靠性；对于应用暗装方式的插座和开关，应使之紧贴于墙面，保证安装牢固性，避免在应用的过程中出现脱落的情况。
        3结语
        综上所述，在工程建设中，低压电气安装工作占有重要地位。因此，施工单位必须要加强建筑电气工程安装技术的研究和提升，加强低压电器安装施工人员的培训和管理，提高技术人员技术水平和责任意识，从根本上确保低压电气安装施工的规范性、可靠性，保障人们的用电安全和放心。
