（河南中烟工业有限责任公司许昌卷烟厂 河南省 461000）
摘要：本文介绍了一种位置检测机构，其包括旋转盘、调节板、固定盘和接近开关；其中，调节板可移动地设置在旋转盘上，调节板上设置有通孔，通孔与腰型孔连通；固定盘与旋转盘之间保持有预设的距离；接近开关设置在固定盘上。本实用新型提供的位置检测机构，通过使接近开关在与通孔对齐时无法检测到遮挡板件，从而判断转轴已转动到位，而通过改变调节板相对于旋转盘的位置，从而实现了对转轴转动预期位置的快速调节，同时保证了检测精度。
关键词：位置检测；通孔；转轴；接近开关
一、位置检测装置对设备的影响
翻箱机或翻转门多位置控制主要由旋转轴带动旋转检测片至固定的电感式接近开关即表示到位，在生产过程中如果接近开关损坏或者检测片松动，需要调整检测位置时，存在调整位置困难，检测位置精度不准的情况。为保证设备运行精度，研究一种位置检测精度高，调整方便可靠的位置检测机构，有着重要意义。目前烟草行业对于翻箱机或翻转门多位置检测方法主要有以下几种：
1、磁性开关环形排列检测法
烟草行业使用的膨胀烟丝二氧化碳浸渍缸翻转门在生产中一般需要检测三个位置，翻转门内开到位，外开到位，关闭到位，翻转门的自身重量不是很大，旋转门电机在旋转时不需要降速，检测机构采用旋转轴带检测片旋转，电感式接近开关环伺在接近开关支架上的形式。此方法设备简单，是目前常用的位置检测方法，但由于是检测片接近检测，即只要检测片稍微接近位置检测开关，接近开关指示灯亮，就表示到位，存在位置检测精度不高，调整麻烦的弊端。
2、磁性开关并排固定检测法
烟草行业中使用的翻箱机，翻转物料重，为提高生产效率在翻转过程中存在快速翻转过程。为减少旋转臂的旋转惯性，存在慢速翻转过程。位置检测存在四个整定位置，即上升到位，上升减速位，下降减速位和下降到位。使用中，旋转轴带动条形旋转检测片旋转运动，依次经过四个并排固定的磁性开关，完成物料翻转过程。同样存在检测位置大概，调整困难，检测精度差的现状，检测整定位置稍微一移动，就会出现下降不到位，物料容器无法卸载，要么降速位置与到位之间位置太短，造成旋转惯性过大，损坏设备。
3、磁性开关物料容器检测法
该方法只是用于上升或下降到位检测，磁性开关装设在翻转臂下降到位时与翻转臂平行的固定不动背板上，当旋转臂下降时，铁性物料容器随翻转臂一起下降，当磁性开关检测到物料容器时，即表示下降到位。此方法装设位置分散且安装不便。
二、可调位置检测原理
可调检测孔位置检测机构最大的特点就是在检测机构上设置了检测孔，摒弃了传统的检测片接近表示到位检测方法，此检测机构在检测位置时，只有电感式接近开关完全不被遮挡时才表示旋转到位，能够准确的确定翻转位置。
由于是检测孔检测，只有接近开关完全不被金属片遮挡的情况下，才表示到位。
三、可调检测孔位置检测机构的构造

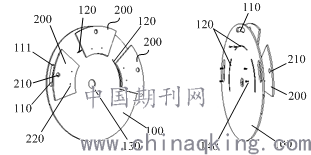

图1为位置检测机构中旋转盘与调节板配合的状态图（一）；
图2为位置检测机构中旋转盘与调节板配合的状态图（二）；
.png)
1、旋转盘
旋转盘上设置有调节槽，所述调节槽中滑动设置有调节螺栓，所述调节板上设置有固定孔，所述调节螺栓穿过所述调节槽后与所述固定孔固定连接。腰型孔设置有两个以上，且两个以上的所述腰型孔设置在以所述旋转盘的轴心为中心的圆周上。所述旋转盘上设置有转动孔，所述转动孔中设置有轴套。
2、腰型孔
腰型孔设置有两个以上，且两个以上的所述腰型孔设置在以所述旋转盘的轴心为中心的圆周上。腰型孔为弧形，弧形的所述腰型孔所对应的圆心角为8°~12°。
3、固定盘
固定盘上设置有弧形槽，所述接近开关设置在所述弧形槽中。所述固定盘上设置有过孔，所述过孔与所述转动孔同轴，且所述过孔的直径大于所述转动孔的直径。
4、调节板
调节板可移动地设置在所述旋转盘上，所述调节板上设置有通孔，所述通孔与所述腰型孔连通；
5、支架
所述固定盘与所述支架相连。所述支架包括调节杆，所述固定盘上设置有条形孔，所述调节杆设置在所述条形孔中。还包括限位螺栓，所述调节杆的端部设置有螺纹孔，当所述调节杆的端部穿过所述条形孔后，所述限位螺栓与所述螺纹孔固定连接。
四、检测准确度分析
旋转轴各个位置旋转角度确定后，经过位置整定后的可调检测孔位置检测机构安装在旋转轴和设备上，能够完全无误差的准确检测到各个位置，准确控制设备的运行。
1、转动孔旋转角度整定不当对检测准确度的影响
转动孔旋转角度整定不准确时将造成设备运行不到位，一定要避免此种情况发生，为保险起见，可以增加到位反馈信号
2、装配不当对检测准确度的影响
为减小装配造成的检测误差，应尽量减少可动部件。
五、使用说明及优点
1、位置检测装置使用方法
(1) 确定旋转起始位置，并根据实际情况确定各个位置的旋转角度
(2) 根据各个位置的旋转角在旋转盘的腰型孔上整定各个转动孔位置
(3) 安装固定位置检测装置
2、位置检测装置的优点
该位置检测装置与其他检测装置相比有如下优点：检测孔检测，只有接近开关完全不被金属片遮挡的情况下，才表示到位，位置检测精准。
六、结束语
此位置检测机构，通过使接近开关在与通孔对齐时无法检测到遮挡板件，从而判断转轴已转动到位，而通过改变调节板相对于旋转盘的位置，从而实现了对转轴转动预期位置的快速调节，同时保证了检测精度。
参考文献
[1]陈日曜.金属切削原理. 北京：机械工业出版社，（2015）.
[2]周泽华.金属切削理论.北京：机械工业出版社，（2016）.
[3]乐兑谦.金属切削刀具.北京：机械工业出版社，213-216页（2018）.
[4]袁哲俊.金属切削实验技术.北京：机械工业出版社，213-216页（2018）2017.
