白云DC1500V直流开关中间继电器故障案例分析

发表时间：2020/11/17 来源：《电力设备》2020年第28期作者：林彦辉

[导读] 2017年10月10日，广州地铁知识城线发生了一起由于中间继电器误动引起的直流开关误动跳闸的时间。

        （广州地铁集团有限公司运营事业总部广东广州 510000）
        一、引言
        2017年10月10日，广州地铁知识城线发生了一起由于中间继电器误动引起的直流开关误动跳闸的时间。本文主要对该次事件的故障原因进行分析。
        二、现场检查情况

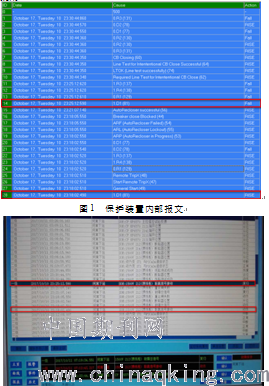

        通过分析现场开关保护装置内部报文和故障波形，发现开关保护装置接收到持续约7分钟的联跳信号（保护装置输入点为1.D1,高电平有效），并与后台实际报文对应，故障波形显示故障跳闸信号命令发出时，开关电流一直保持为0,可排除电量保护动作引起跳闸。

图2 SCADA后台报文

        图3 保护装置故障波形
        根据上述分析，可判断开关保护装置接收到联跳信号而导致跳闸。
        三、故障分析

图4 双边联跳图纸
对端子、空气开关检查未发现异常，对开关联跳接收中间继电器FD60-6进行检查时，发现3号引脚(对应继电器线圈A1端子)有明显发黄痕迹，用继电保护测试仪检测中间继电器线圈最低动作电压仅为DC37V，而该型号继电器线圈设计工作电压范围为DC88-121V，明显低于正常功能要求，由此可判断：联跳接收中间继电器3号引脚故障，导致继电器A1端子与1号引脚（继电器辅助触点引脚，接入保护装置，正常情况下对地电压为+55V）有爬电现象，从而使继电器线圈A1与A2引脚间有超过55V的电压（正常情况下，A1引脚接线为正极，回路为断开，对地无压降。A2引脚接线为负极，回路为闭合，对地电压为-55V）,继而使继电器动作，向212开关保护装置发出联跳接收动作信号。
