地下连续墙H型钢接头应用技术研究

发表时间:2020/11/5   来源:《基层建设》2020年第21期   作者:王富 高阳 孙宇恒 董叶 周振清
[导读] 摘要:简要介绍了地下连续墙的H型钢接头做法及优点

        中建一局集团第三建筑有限公司
        摘要:简要介绍了地下连续墙的H型钢接头做法及优点
        关键词:地下连续墙、H型钢
        引言
        随着建筑工程地下空间的发展,地铁规模扩大出现多数工程在地铁保护区范围内施工,为确保地铁运营安全,地下工程支护体系形式多样化趋势,地下连续墙接头出现H型钢接头,十字接头等连接方式,H型钢接头具有刚度大、受力好、混凝土绕流路径长,方便强制刷壁,止水效果好等优点。保证地下连续墙施工质量,已被广泛用于工程中,确保H型钢接头连续墙的施工质量。
        一、工程概况

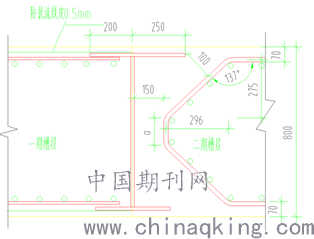

        望江单元SC0402-R21-04地块公共租赁房项目采用明挖施工,围护结构体系采用地下连续墙、排桩支护+内支撑。地下连续墙深度分别为27.5米,31.4米,进入圆砾持力层约2米,接头采用700mmx450mmx10mm的H型钢接头,H型钢接头采用防绕流铁皮、未开挖侧回填石子,刷壁器强制刷壁等措施,确保减少H型钢接头绕流质量通病。具体见下图

        二、防绕流措施
        绕流的主要原因是接头背后没有回填密实,导致混凝土在浇筑过程中透过接头型钢与槽壁的缝隙绕流到接头背后,从而影响连接幅。预防措施就是在接头型钢外侧焊接防绕流铁皮,当混凝土灌注施工时,防绕流铁皮被混凝土压住紧贴槽壁,有效降低绕流出现的概率。地下连续墙钢筋笼加工时,钢筋笼钢筋与H型钢可靠连接。采用0.5mm厚镀锌铁皮,宽度为1000mm,并用直径12mm钢筋压在铁皮上,每隔2米与型钢焊接,焊接长度50mm,有效防止混凝土浇筑过程中绕到型钢外侧。
        三、回填石子措施
        在钢筋笼入槽后,将事先准备的石子有序的向超挖两端头填筑,填筑应匀速对称均匀,确保填筑密实。该方法主要是填筑槽底段,由于槽底是进入圆砾层,成槽机成槽,槽段端头形状不能达到理想效果,采用石子回填可确保底部回填到位,保证槽底不绕流。
        四、刷壁措施
        由于槽壁施工时,老接头经常附有一层泥皮,会影响槽壁接头质量,发生接头部分渗漏水。采用刷壁方法主要采用成槽机抓斗强制式刷壁机,利用成槽抓斗自身作为导向使用刷壁器在刷壁过程中能紧贴接头处,确保刷壁效果,另外在刷壁机内部设置斜肋板,在施工过程中,泥浆对刷壁机的竖向力转换成一个水平力,使刷壁器贴紧接头每次提出泥浆面后用清水清洗,直到刷壁机上没有附着物,认为已将附着在接头上的泥皮清除。
        五、结束语
        地下连续墙防绕流一直是连续墙施工的重点难点,以上措施主要是针对H型钢接头形式的地下连续墙阐述了防绕流的具体方法,体现了H型钢受力好、抗渗防水效果好等优点,同时在本项目做出了突破性改进。在本项目施工期间充分利用以上措施,有效的防止地下连续墙绕流而影响的工程质量。
        参考文献
        [1]王延辉,李云.地下连续墙H型钢接头防绕流措施的探讨.
