装配式机房施工技术

发表时间：2020/9/23 来源：《基层建设》2020年第17期作者：陈洁王毅马学良阳明政李红

[导读] 摘要：文中以新建成都天府国际机场T1航站楼机房施工为例，介绍了在装配式机房施工过程中，采用BIM技术对空调机房管道分段编码，在场外加工厂生产，通过汽车转运至施工现场，在现场进行组队安装，为今后机场航站楼空调机房施工提供参考。

        中国建筑第八工程局有限公司西南分公司四川成都 610041
        摘要：文中以新建成都天府国际机场T1航站楼机房施工为例，介绍了在装配式机房施工过程中，采用BIM技术对空调机房管道分段编码，在场外加工厂生产，通过汽车转运至施工现场，在现场进行组队安装，为今后机场航站楼空调机房施工提供参考。
        关键词：机场航站楼；装配式机房；BIM技术；
        1、前言
        装配式建筑成为21世纪建筑行业革新的重要标志之一，集成化设计、工业化生产、装配化施工、一体化装修，具有节能环保、提高建筑安全水平、提高建筑整体质量，缩短建筑施工周期、节约劳动力成本等优点。为了改变传统机房施工的诸多缺点，经过经理部及项目部管理人员艰难攻关，结合装配建筑的创新趋势，总结出一套适用于机房管道施工的BIM+预制装配式机房施工方法。
        BIM+预制装配式机房施工方法通过应用BIM技术建立机房多专业BIM协同模型，根据规范及设计要求进行机房管线综合，出具高精度的机组模块加工图、管道分段加工图、支吊架加工图，工厂进行预制加工以及预拼装，运输至现场，放线机器人进行现场精准的测量放线，工人快速装配组装。采用此施工方法，提高了焊接成型质量，现场拼装，速度快，安全环保，放线机器人测量放线，精度高，不仅提高了施工质量，节约了工期，也取得了良好的经济、社会效益。

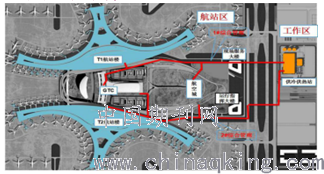

        图1.集中空调冷热源供热供冷平面布置示意图
        2、工程概况
        成都天府国际机场场址为简阳市芦葭镇，距离成都市中心天府广场51.5公里。机场一期工程将新建3条跑道和北航站区，年旅客吞吐量达4000万人次，物流吞吐量达70万吨，计划2020年投入使用，新机场建成后将成为与北上广遥相呼应、贯通南北、连接东西的中国第四个国家级国际航空枢纽，成为中国面向欧洲、东南亚、南亚、中东和中亚的国际空中门户。
        本项目空调方式根据不同区域的使用和要求、负荷特性，相应采用集中空调和分散空调的方式，T1航站楼共62个空调机房，主要布置于L1层，其余楼层结合平面布置设有空调机房；以减少输配距离和管路交叉。
        BIM技术全专业深化。制冷机房设备机组多，管线直径大，管线复杂，采用BIM技术建模深化，可合理排布设备布置形式，管线路由，提升机房净高，合理优化空间，可视化交底，深化加工图纸一次出图，确保模型和现场成品一致。解决了管线施工碰撞，多专业施工协调难度大，施工过程返工等问题。使用BIM技术全专业深化，提前解决设计图纸问题，节约了施工协调时间、投入人力物力少。
        便于质量控制。工厂采用全自动焊接机器人焊接管道、支架，较传统人工焊接，焊接质量高，成型美观，不存在焊接死角。
        施工速度快。工厂加工完管段后可根据现场情况，分批次运输至施工现场，现场只需对模块按顺序逐一进行组装，施工方便，工程量小，组装速度快，节约时间成本。
        3、BIM建模
        通过BIM建立机房模型，包括结构、二次结构、机电各专业管线及部分装修模型。
        应用过程中通过建立的模型，通过方案比选、工序模拟、方案模拟等将前期问题全部解决，并利用虚拟漫游、VR、手持终端、3D 扫描等，更加直观地排除碰撞问题。
        过碰撞检查，管线优化，漫游工序后，机电各专业BIM模型尺寸、位置、标高已经确定，可直接导出各专业二维图、三维图，进一步辅助施工人员理解施工图纸，保障施工准确无误进行。
        4、工序模拟
        为保证安装过程有序开展，利用 BIM 模型，将各个专业设备、管线安装顺序等进行动画模拟，可以在施工前通过工序模拟发现问题提前解决，直观的进行交底，避免因工序错误导致拆改、返工。

        图2 机房三维模型
        5、利用 BIM 模型分解系统管线
        空调机房方案确定后，根据现场预留的运输通道及现场实际情况，将 BIM 模型中的管线合理分段。尽量在法兰连接或设备终端进行分解，避免焊接缝出现，便于后期组装。
        主要考虑以下因素：运输通道、预留洞尺寸、支架位置、安装方式等，根据以上因素，尽量减少管道的分段，提高安装效率及质量
        6、出预制加工图及管线编码
        系统管道分段方案确定后，导出管道分段预制加工图，交由加工厂加工制作，并将所有施工详图导出并交底现场配合施工。为方便后期安装的有效组织及提高安装效率，对分段的管道进行编码。
        7、空调机房组装
        场外加工完成后，在现场制冷机房具备施工条件的情况下，可以大批量的将各种管段运输至现场，根据工序模拟情况进行组装，现场只需根据管段编号和二维码识别其位置，根据图纸实施机械化组装。
        8、社会及经济效益
        1经济效益：制冷机房应用BIM技术深化设计出图，管道模块工厂预制加工，现场墙体砌筑、设备基础浇筑完成后，直接进行管线设备装配式安装，大大节约了工期，机房管道在工厂采用先进设备自动化加工，加工速度快，成型质量高，返工拆改少，节省了材料费、人工费、管理费等，经济效益显著。
        2社会效益：在遂宁项目施工过程中应用BIM+预制装配式机房施工技术，有助于积极推进建造模式向“工业化”转型升级。
        9、结束语
        国家发展一直以粗放式经济为主，而现在需要完成集约型经济模式的升级；大开大合的建设模式终将一去不复返，工业化生产的高质量装配式建筑将替换传统建筑；在此层面上，BIM技术与装配式机房结合在未来的建设过程中，也必然会得到当地政府的大力支持，为工业建设出工出力，推动建筑产业不断创新和发展。
        参考文献：
        [1] 杜向龙.地铁车站基于BIM 的制冷机房装配式施工应用[J].中铁建工集团安装工程有限公司，北京 100070。
        [2] 吴小建.基于 BIM 的装配式制冷机房施工技术[J].中国建筑第二工程局有限公司深圳分公司，2018170009。
        [3] 王鹏宇.浅谈制冷机房装配式机组施工技术，山西省工业设备安装集团有限公司2020.01.013。
        [4] 陈永生.装配式建筑机电安装施工技术研究[J].科技创新导报，2012（18）：101-101。
        [5]郑贤来，预制装配式制冷机房实施的创新探索，中建三局第二建设工程有限责任公司，武汉 430000。
        [6]张昭午，基于BIM技术的制冷机房装配式施工工作流程，天津市建筑设计院。
