摘要：垃圾电厂AB跨、BC跨钢屋架跨度大重量大，吊装机械选型难，结构布置紧凑，机械无场地站位。本文通过将介绍一种新技术，将AB跨卸料平台转换为吊装平台、利用BC跨52米垃圾坑屋面中转成功完成钢屋架吊装，施工简便，减少机械设备资源投入，解决钢结构组装及存放场地不足等问题。
关键词：垃圾发电厂、大型钢屋架、吊装平台、中转平台
1 前言
宝安垃圾电厂三期AB跨钢结构型式为钢桁架+网架组合，轴线为48米和170.5米，屋架最大水平跨度为48米，最大标高为52米。常规吊装施工工艺，机械布置在A轴外道路上吊装，吊装机械选型及设备较大，且组装和吊装精度要求高、难度大。
根据垃圾电厂通用结构布置，AB跨屋架正下方设有混凝土结构卸料平台，屋架吊装前卸料平台强度已到100%，满足上车条件。通过与设计方沟通核实同时采取相应的措施，确保吊车站位的安全及满足钢构吊装的需求。
BC跨屋架钢结构水平跨度41米，屋盖纵向尺寸长170.5米，横向两侧无法吊装，从纵向侧无法一次性吊装就位，现场吊装利用BC跨屋面作为中转平台，先将BC屋架在地面拼装后，再转至BC跨垃圾坑52米屋面，采用吊装接力、52米垃圾坑屋面中转的方式进行。屋面存放屋架位置和承受荷载均提前与设计核实，并出具相应联系单多方签字确认后实施。
将AB跨卸料平台转换为吊装平台，成功优化了卸料平台上方AB跨钢架吊装方案；利用BC跨52米垃圾坑屋面中转，成功解决了BC跨屋架无法吊装就位的问题。以上方案施工简便，节省资源投入，减少机械设备资源投入，解决钢结构组装及存放场地不足等问题。
2 主要用途及技术原理
2.1工程应用实例
主厂房区域共分为AB跨卸料大厅，BC跨垃圾池，C-C2锅炉跨，C2-D汽机跨，DE烟气跨。
2.3 主要工器具及仪器仪表配置表
.png)
2.5 卸料平台作为屋架吊装平台技术要点
2.5.1 放样与下料
根据方案中的要求，结合现场实际长度，汽车吊布置点，对屋架吊装平台所需要的20厚钢板，#40工字钢材料进行下料。
.png)
2.5.220厚钢垫板就位
根据论证审核后的施工方案进行钢板布置，采用3层20厚钢板垫板，并在支座处增加10mm厚钢板加劲肋，以增加钢梁的抗压性能。
.png)
2.5.5 3拼#40工字钢
在A2-3轴布置100T汽车吊,采用3拼工字钢梁进行荷载传递,工字钢与混凝土平台之间采用型钢20mm厚带骨架的钢板垫底,四个支腿直接布置在工字钢上。为防止3拼工字钢散片，对其按照每1m进行点焊加固。
.png)
2.5.6 BC屋架中转存放
黄色阴影部分为屋架存放区：宽度14米（靠近C轴），在此宽度范围内最多允许同时存放2榀屋架。
.png)
2.5.7 钢屋架吊装
50汽车吊站位在A列外道路上，100T汽车吊站位在卸料跨8米层平台，2#栈桥作为水平运输通道，在A2轴、A3轴布置两条12米长双拼40#工字钢作为汽车吊打腿支撑点，工字钢间距与汽车吊支腿间距一致为7米，型钢下方设置3层钢板垫块，将荷载传至框架梁、柱。
吊装顺序：BC跨屋盖与A轴屋架立柱同时进行安装（1-23轴）→AB跨屋架1轴安装→AB跨屋盖1轴安装……AB跨屋架23轴安装→AB跨屋盖23轴安装（AB跨屋架与屋盖依次从1轴往23轴交错进行）。
2.6 项目的社会经济意义
卸料平台转换为吊装平台，施工简便，节省资源投入，减少机械设备资源投入，解决钢结构组装、解决垃圾发电场集中紧凑型存放场地、解决场内环形道路长期被占道等问题。为电力建设建筑钢结构施工领域创造良好的社会效益和经济效益。
3 关键技术及创新点
解决场地不足，减少土地租赁成本、 节省钢梁加工场地地面硬化、保证钢梁结构组装质量、 可创造安全文明施工布局、 减少了大型机械设备的租赁周期
4 与同类先进成果主要技术指标比对情况
相比同类行业常规起吊方案采用400t履带吊进行多次挪位吊装，周期长、租赁费用高，并长期占道，无法解决垃圾电厂布局紧凑带来的厂区交通压力。
5 推广应用情况及前景
由于本施工技术主要是利用结构平台作为钢结构吊装平台使用，解决了钢结构原材料堆场、组合场的场地需要及地面硬化费用，同时使用中型汽车吊代替履带吊，节省了大型机械安拆费用、租赁费用，避免了大型履带吊因场地问题多次拆装周转的问题。同时利于钢结构加工质量、中间验收的质量把控，亦为安全施工、标准化工地建设提供较好的场地基础。
6 效益分析
6.1 经济效益分析

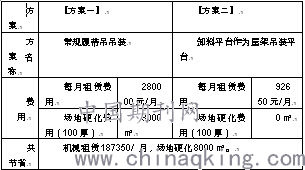

方案经济比较
.png)
6.2社会效益分析
采用卸料平台作为屋架吊装平台施工方法具有以下主要社会效益：
减少了大型机械等资源的投入，提高了经济效益，在一定程度上改善了项目经营运行状况。
利用已有结构楼面，有利于现场安全文明施工管理、示版化工地建设，提升企业形象。
利用全硬化场地作为钢结构堆场、组合加工场地，进一步保证钢结构施工质量。
减少场内占道施工，解决垃圾发电厂紧凑布局、施工场地不足的缺陷，加大场内机械、车辆流通，减少窝工、押车现象。
参考文献：
《建筑施工手册》第五版；
《大跨度钢屋架施工与结构优化研究》天津大学；
《汽车吊上楼板吊装钢屋架梁施工技术》姜宏贵。
