（福建晋江天然气发电有限公司 福建晋江 362251）
摘要：集控UPS运行稳定运行对电厂可靠运行特别重要，因此本文一一介绍集控UPS负荷以及各负荷跳闸后对机组的影响和处理方法进行分析。
关键词：集控UPS、UPS分配电屏、失电
0 引言
本公司集控UPS配置一套深圳正昌时代电源有限公司提供的220V不停电交流电源系统(UPS)，三相输入，单相输出。集控UPS总容量为40kVA，主路取自集控PCA段，旁路电源取自集控保安段，直流由集控UPS室内的蓄电池（220V）供，正常对蓄电池浮充电。
1、集控UPS原理图及负荷说明
.png)
集控UPS原理图
集控UPS有以下负荷，集控UPS负荷、机岛公用UPS分配电屏、公用DCS电源柜、公用热控电源盘、公用及网络柜、SIS机柜、火灾报警控制柜室、集控楼11米层电气工程师站后台机、集控楼继电器室远动柜公用及网络柜、通讯机房电源一、集控楼继电器室公用及网络柜、集控楼继保间杀毒服务柜电源、集控楼台电气操作台NCS、厂用电监控网络柜（一）、厂用电监控网络柜（二）、厂用380V厂用电监控柜、调度数据网及电量采集柜（一）、调度数据网及电量采集柜（二）、集控继电器室调度数据网及电量采集一、安全区II区省调接入网交、换机电源。当集控UPS异常失电时对设备影响较大的负荷有机岛UPS分配电屏，公用DCS电源柜，公用热控电源柜。其它负荷跳闸后不影响机组安全运行。
2、机岛UPS分配电屏失电的介绍
机岛UPS分配电屏有两路供电，正常主路由集控UPS电源带，集控保安段作为备用电源，当主路失电时通过ASCO切换装置切换，电源切换时会造成短时失电，当切换失败时机岛UPS分配电屏失电，集控#1—#4机燃机操作员站和燃机工程师站电脑会失电黑屏无法操作同时燃机网络通讯中断，此时只能就地去各个机组11米电子间操作员站操作监视且各个机组之间MK6通讯失去，所以稳定性较差。
3、机岛UPS分配电屏电源改造后
因此热控对公用系统进行改造，当一路失电时备用路不失压切换，改造后系统图如下图所示。经改造后一路失电另一路直接进行不失压切换，所以改造后大大提升电源的稳定性。
.png)
图为改造后系统图
4、公用DCS电源介绍

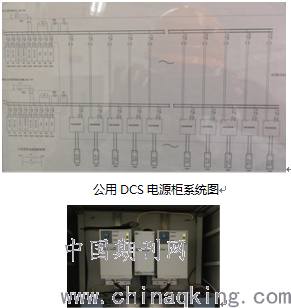

公用DCS电源柜内有两条交流母线，其中一条母线由集控UPS电源带，另一条母线由集控保安段带，CTRL5/55至FE—C1 CAB负荷有两路供电，两段母线各取一路电源分别经电源模块整流至24V直流电然后经过不失压自动切换装置选择一路送至负荷。公用DCS电源柜内其它负荷，由两段母线各取一路电源经过电源切换装置然后送至负荷，同样电源切换装置为不失压切换（机岛UPS分配电屏改造后与此相同）。所以公用DCS电源柜两类型供电形式其中柜内一条母线失电另一条母线经各自的电源切换装置切换后，能够不失压切换，所以公用DCS电源柜一路供电失电，负荷不会造成停电，所以可靠性较高。
公用DCS控制柜内CTRL5/55两电源模块经整流降压至24V直流然后进入切换装置
5、公用热控电源柜介绍
公用热控电源柜同机岛UPS分配电屏一样通过ASCO进行切换，公用热控电源柜的负荷为集控大屏幕、转速功率显示、打印机、闭路电视等负荷，即使切换失败造成失电也不会对机组运行造成很大影响，所以ASCO切换装置就能满足负荷的要求。因此经过机岛UPS分配电屏改造后即使集控UPS短时失电也不会对机组运行造成很大影响。
所以当集控UPS失电不会导致运行机组跳闸，但应及时检查集控UPS负荷是否已正常切换至备用路运行，检查是否有跳闸负荷并及时恢复，通知检修人员及时处理集控UPS恢复至正常，并及时恢复到正常运行方式，处理时应避免出现走错间隔，误分合开关情况，当MK6电脑黑屏第一时间去机组11米电子间监视运行。
6、 总结
集控UPS影响四台燃气轮机的操作监视，影响到机组稳定性，所以重要负荷要满足双回路供电，且当一路失电后应满足不失电切换，所以经改造后集控UPS负荷稳定性大幅提高，机组稳定性加强，保证发电机稳定运行。
参考文献:
[1] 福建晋江天然气发电有限公司.（S109FA 燃气-蒸汽联合循环发电机组 运行规程 （电气分册）） [M].福建晋江天然气发电有限公司出版.2019
作者简介：史安帅（1989-），男，福建泉州人，本科，工程师，集控运行副值，从事燃气轮机发电运行。
