摘要：住宅小区供配电是城市配电网的重要组成部分。人们对供配电工程的质量要求越来越高，有关问题也逐渐受到重视。本文结合浦江镇鲁汇基地05-05B地块动迁安置房项目实例，分析供配电系统安装施工技术中要点，可供类似工程施工参考。
关键词：住宅小区；供配电系统；负荷计算；安装技术
1工程概况:
浦江镇鲁汇基地05-05B地块动迁安置房项目位于闵行区外环线外，东至新汇路、南至叶家桥路、西至规划一路、北至老姚家浜。该地块占地面积46699.5m2,规划总建筑面积121585.49m2。其中规划住宅建筑面积90413.82m2,地下建筑面积24973.63m2,其他建筑面积2974.43m2。
2供配电建设的总体方案
2.1负荷计算
按照国网上电司运检（2014）617号文关于印发《国网上海市电力公司新建住宅区供电配套工程技术导则（2014版）》的通知容量配置标准执行，现根据技术原则按建筑物类型分别计算负荷如下：
.png)

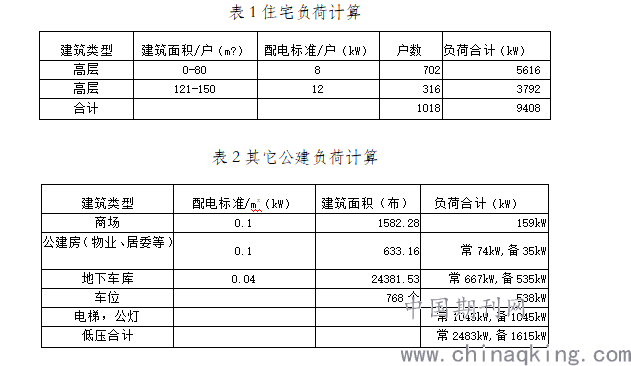

预计整个小区总装接容量约13506kW,其中备用约1615kW，配置说明：住宅常用容量:9408kW,计0.6同时率为：5644.8kW。公建常用容量：2483kW,il-0.7同时率为：1738.1kW°商场容量：159kW,计1.0同时率为：159kW。充电桩预留容量：768个车位X0.7kW为：537.6kW。需配置：8079.5kW。
故应配置地上独立KT-10-11-4型站一座（2*1250kVA）；地上独立PT-10-11-2型站一座（2*800kVA）:地上共建PT-10-21-2型站一座（2*800kVA）；地上独立PT-10-11-1型站一座（2*800kVA）；地上独立PT-10-11-2型站一座（2*800kVA）。变压器总容量为8900kVA。
2.2变配电设施配置
根据小区负荷计算情况以及10KV电网规划，该地块10KV电源来自浦江镇鲁汇基地6期A、B块（瑞和雅苑）动迁安置房内KT站新放两路10kV电缆YJV-10/3*400至地块内KT站作进线电源。其余P型站进线电缆都为YJV-10/3*240。浦江镇鲁汇基地05-05B地块动迁安置房项目10KV电网、0.4KV电网采用全电缆供电。本电网规划包括小区内10KV、0.4KV电网规划。
2.3 10KV电网供电方案

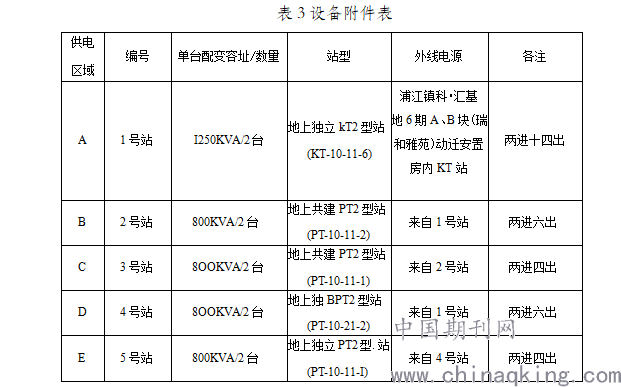

浦江镇鲁汇基地05-05B地块动迁安置房项目地块内新设变压器总容量为8900KVA。10KV供电釆用K型站带P型环网站的供电模式，具体设备详见附表3。按负荷分配原则，该小区分为五个区域。具体规划如R。
.png)
2.3.1A区配电站
地上独立KT2型开关站(KT-10-11-6)(10KV采用中置柜，进线配置纵差保护，出线带继电器保护)。10KV电源来白浦江镇鲁汇基地6期A、B块(瑞和雅苑)动迁安置房内KT站新放两路10kV电缆YJV-10/3*400至地块内KT站作进线电源。10KV两路进线，十四路出线(含本站配变)，10KV带分段。配电变压器为1250KVAX2低压共有18路出线。供电范围内有1#、2#、1#配套公建、垃圾房、门卫、地F车库2#0。
2.3.2B区配电站
地上共建PT2型环网站（PT-10-11-2）（10KV采用环网柜，进线不带保护，出线带熔丝保护）。10KV电源来自1”配电站，10KV两路进线，六路出线（含本站配变），10KV带分段，配电变压器为800KVAX2。低压共有12路出线，供电范围内有10#、9#西、中单元、地F车库1#。
2.3.3C区配电站
3#配电站：地上独立PT2型环网站（PT-10-11-1）（10KV釆用环网柜，进线不带保护，出线带熔丝保护）。10KV电源来自2”配电站。10KV两路进线，四路出线（含本站配变），10KV带分段，配电变压器为800KVAX2，低压共有12路出线，供电范围内有9#东单元、8#、7#。
2.3.4D区配电站
4#配电站：地上共建PT2型环网站（PT-10-21-2）（10KV釆用环网柜,进线不带保护，出线带熔丝保护）。10KV电源来自广配电站，10KV两路进线，六路出线（含本站配变），10KV带分段，配电变压器为800KVAX2。低压共有12路出线，供电范围内有6#、5#、地下车库3#。
2.3.5 E区配电站
配电站：地上独立PT2型环网站（PT-10-11-1）（10KV采用环网柜，进线不带保护，出线带熔丝.保护）。10KV电源来自4”配电站。10KV两路进线，四路出线（含本站配变）,10KV带分段，配电变压溶为800KVAX2。低圧共有12路出线，供电范围内有3#、4#。
3 10k V 变配电系统安装技术
3.1配电柜的安装技术
3.1.1埋设基础型钢
在配电柜安装过程中，埋设基础型材是非常重要的。预埋时应找准型钢中心线位置，并按预先设计的内容完成后续安装，落实每一个细节。
3.1.2配电柜搬运与检测
在配电柜搬运设备过程中，应考虑各种因素，例如天气条件，雨天不适合搬运配电柜，由于天气潮湿容易损坏设备。搬运精密设备时，应确保设备稳定。对于容易损坏或者体积过大的设备，应提前拆卸设备，将拆卸下来的零件分开运输，最后统一组装。配电柜运至施工现场后，安装施工人员应确认相应的设备型号，确保型号准确，并按说明顺序安装。
3.1.3配电柜放置与调整
配电柜在相应位置放置后，如对配电柜的布置间距、分布情况等进行适当的调整，确保其位置准确无误。配电柜位置确定好以后，采用螺栓进行固定。如果螺栓无法固定时，可将配电柜进行焊接固定，但焊接点数量应控制在一定的范围内，焊接点的位置应尽量设置在配电柜的内侧。其次，在安装配电柜同时应要求安装电抗器，以限制电容器输入的涌流，防止大量谐波电流系统发生谐振。电抗器应安装在电容补偿柜内，安装要求见图1。为防止谐波电流产生放大谐振，可通过安装串联电抗器来实现，该设备也称为消谐电容器。
.png)

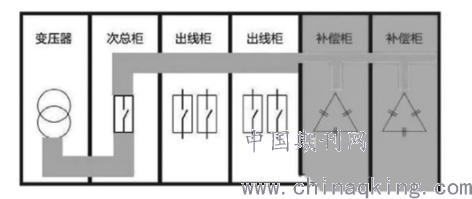

图1配电柜的安装
3.2安装变压器
变压器搬运对变压器的影响是非常巨大，变压器在搬运方式要正确，过程中要做好其防护工作。正确的搬运要能保证10kV变配电网的运行稳定，还有确保正常的为周边用户提供用电。如果不慎导致搬运过程中变压器受损，将会影响变配电系统的安全。许多施工人员不重视变压器的搬运，往往就会导致搬运事故的发生，影响变压器的安全使用。
很多施工企业缺乏搬运重型设备的经验，就会将变压器的搬运工作委托给第三方搬运公司进行，但很多的搬运公司对变压器的搬运及安装注意事项并不了解，因此可能就会导致变压器在搬运后的运行效率不高，甚至会出现不能正常工作等现象。因此，在搬运变压器过程中应做好保障措施，一旦发现危险信号应当立即采取相应的措施。变压器采用起重机吊运时，吊绳应固定在变压器与吊环之间，预防吊环损坏变压器。
吊装变压器到一定高度后，施工人员应及时对变压器进行检查，识别变压器的外部是否有损伤，一旦发现损伤要并及时进行处理。运输时应在车上放置枕木，以减小变压器在运输过程中的晃动程度，防止车辆颠簸对变压器造成的影响。车辆在行驶工程中要缓慢、平稳，不能紧急制动。变压器从车上平移到指定位置，应用螺母将变压器固定好，接好线路，测试变压器的运行效果。变压器设备由于涉及线路较多，在安装线路时，应按接线标准进行接线，并安排两组安装人员共同工作。
当安装好变压器所有线路后，要全面检查线路质量。变压器经过长途运输后，内部不可避免地会受到影响，这可能会导致变压器损坏，而影响到整个地区的用电安全。
变压器的标准是室内会高于室外，变压器应合理安装在室内。安装过程中应严格按设计图纸要求进行，变压器距墙80cm，距门1m以上，误差控制在2cm以内。室内吊环应与吊芯垂直，两点应成一直线。
3.3电缆敷设技术
供配电工程中电缆敷设是一项重要工作。电缆敷设前，施工人员应详细了解建筑物信息和电力系统的接线形式。在工程建设中常用的电缆敷设形式有壁式和地下管线。电缆安装过程中，施工人员应确定电缆塔以及中间通道的位置。在电缆敷设时，在建筑工程管道设计允许的条件下，可采用直埋敷设方式，使安装过程更容易，使建筑工程的外观更美观，电缆敷设过程中应注意尽量防止弯曲，电缆按照不同电压等级进行隔离，以避免电缆交叉，严格按照设计规范进行施工。
3.4无功补偿技术
无功补偿是为了提高供配电系统中电网的功率因数，从而减少线路运行造成的损耗，以提高供电效率，改善供电环境。在供配电系统安装过程中，应用无功补偿技术可以加强对电力系统的有效控制。在供配电工程中安装无功补偿装置可以通过电容、电感串联的方式有效地调节电抗，并可以采用静态补偿和动态补偿的混合方式，从而使电力系统中的某些元件能够实现与接触器的有效切换，从而达到优势互补，从而实现控制功能。
4结语
10kV变配电系统安装工程的成功实施，提升了我国配电网的运行质量。10kV变配电系统的应用，一方面增加了配电系统运行的可靠性，另一方面满足了人们对用电的需求。要做好10kV变配电系统安装工作，施工人员必须要加强对施工工艺和安装技术的控制，同时也要通过新技术，新工艺提高安装的安全性、可靠性，为10kV变配电系统安装提高保障。
