探究公路桥梁施工中挂篮悬浇施工技术

发表时间:2020/5/22   来源:《城镇建设》2020年7期   作者:黄 维
[导读] 公路桥梁项目建设施工中的可用技术形式和种类都非常多

         摘 要:公路桥梁项目建设施工中的可用技术形式和种类都非常多,在开展相关的项目建设施工时,就能够对其进行综合利用。在人们的生活水平逐渐提升的当下,越来越多人开始关注公路桥梁建设施工,旨在创造更加安全的出行环境。挂篮悬浇施工技术在公路桥梁建设中的应用范围比较广泛,其能够适应复杂的工程项目建设,对于强化整体项目建设施工质量有较大的作用。文章主要通过分析挂篮悬浇施工技术的原理及挂篮常用的形式和结构等,对施工技术及其实际应用进行简要的探讨。
         关键词:公路桥梁;挂篮悬浇;技术应用
         前 言:近年来,我国公路桥梁项目数量不断攀升,企业之间的竞争也愈发激烈,很多施工单位都开始通过高效施工技术的应用提高项目建设施工质量,为其稳定发展提供保障。挂篮悬浇施工技术在作为一种能够加强结构稳定性的技术形式在公路桥梁建设施工中的应用能够产生较高的效益,还可以提高工程项目建设时效性,控制施工进度。因此,需要对这项技术的具体应用进行分析,为我国公路交通行业的迅速发展提供保障。
1 挂篮悬浇施工技术原理
         很多施工技术在公路桥梁项目建设施工中都有不同程度的应用,并且可以产生实质性效果。挂篮悬浇施工技术虽然在我国公路桥梁建设施工中的应用时间不长,但是很多工程项目在应用这项技术之后能够产生明显的施工效果。挂篮悬浇施工技术在实施的过程中相对来说比较便利,并且能够体现工程项目建设施工的灵活性。相对于传统的工程项目建设施工来说,挂篮悬浇施工技术不需要引入大型吊机和支架,施工人员可以直接利用挂篮相互流通,让公路桥梁整体项目建设施工的流畅性与稳定性得到保障。在利用挂篮悬浇施工技术时,其主要的技术原理是分段施工,技术人员需要将挂篮通过施工之前搭设好的轨道,使其能够逐段前移,之后再重复上一个节段的施工,利用这种循环往复的施工形式完成合龙。工程项目建设施工人员在工作当中需要明确挂篮悬浇施工技术在应用过程中的结构平衡性,其对于工程施工的要求较高,因此在设计当中就需要利用力学平衡的特点完成实际操作。技术人员要优化分段结构,使其能够长期保持平衡性与稳定性,特别是在工程创新的过程中,还需要达到灵活性要求。挂篮悬浇施工技术主要包括菱形挂篮和三角挂篮,这两种技术在操作模式上存在差异,但是都能够在各自的应用领域当中产生实质性效用。挂篮悬浇施工虽然相对比较便利,但是在设计的过程中还是存在一定的复杂性,设计人员和技术人员要对施工设计图纸进行分析。图1为南方某地桥梁斜拉挂篮结构设计施工图,技术人员在分析技术原理时,就需要按照图纸要求提高技术的适用性。

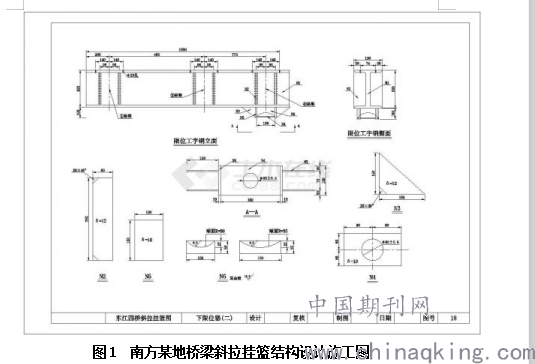

图1  南方某地桥梁斜拉挂篮结构设计施工图
2 挂篮常用形式和结构
2.1 常用形式
         挂篮的形式在我国现代化社会发展的过程中逐渐完善,在技术应用形式上也有所改进。在挂篮常用形式上,一般以桁架式挂篮、型钢式挂篮、混合式挂篮和斜拉式挂篮为主,这四种形式虽然在技术原理上存在一定的相同点,但是还是需要按照实际建设施工情况确定项目施工的主要内容。在分类的过程中,还可以按照挂篮的形式进行分析,主要有三角形、菱形、弓弦形和牵索式,其中应用最广泛的就是菱形和三角形挂篮。
2.2 结构组成
         挂篮的主体结构是承重系统、模板系统、上下横梁、锚固系统、主梁桁架主梁悬吊等,在开展公路桥梁项目建设施工的过程中,需要明确各个部分的结构组成,才能够确保最终的施工效果。挂篮结构由主梁架支撑,整体结构中的锚固系统平更挂梁前端重点,同时需要由承重系统和模板系统共同作用。挂篮在行走的过程中整体系统由滑道、滑座和反力后锚支架构成,让挂篮能够灵活移动,提高挂篮施工技术在操作中的灵活性。横向连接系统能够让横向连接桁架保持平稳,在操纵的过程中提高项目建设施工稳定性。
3 公路桥梁施工中挂篮悬浇施工技术分析
3.1 挂篮制作
在实施挂篮悬浇施工技术的过程中,技术人员首先需要制作挂篮,这是整体项目建设施工的重要环节,也是挂篮悬浇施工的初始环节。挂篮的制作可以选择在工厂制作,也可以选择在施工场地当中制作,技术人员要根据实际情况及要求完成这项工作内容。其在实际制作挂篮时,要严格按照工程项目设计图纸制作出符合工程项目实际状况的挂篮,保证其尺寸和安全性能都能够符合施工要求。在制作完挂篮之后,施工人员还需要做好挂篮检测工作,确保每一项技术参数都没有差错之后才能够安全应用挂篮悬浇施工技术为各项操作的开展提供保障。施工人员要加大对这项工作的重视程度,不仅需要按照要求制作挂篮,同时还需要对施工现场进行安全检测,确保安装构架的平稳性。另外,还需要对结构的承重能力进行分析及检测,避免在公路桥梁实际建设施工中产生安全问题。
3.2 挂篮拼装
         挂篮拼装要求技术人员之间相互配合,施工人员在开展有关操作的过程中要按照配置要求确保工程施工的稳定性。实际上,挂篮悬浇整体施工的难度较高,在实施挂篮拼装工作时,技术人员要确保承重桁架片操作的便捷性,避免影响主梁与立柱之间的安装。在安装底篮和底模时,施工人员要利用卷扬机等设备开展这项操作,提高吊带锚固稳定性。需要注意的是,在安装模板系统时,施工人员要先完成外部模板安装工作,在实施内模安装工作时,则需要先安装内模组合,对其进行固定,之后才能够开展后续操作。
3.3 混凝土浇筑施工
         混凝土浇筑施工在公路桥梁建设施工中属于比较常见的一种操作,在利用不同的施工技术时,都能够开展这项操作,并且达到工程项目建设施工的实际要求。在开展混凝土浇筑施工之前,施工人员要对施工材料进行保护,特别是在利用水泥、钢筋等材料时,要确保其基础性能,在符合各个施工环节的要求之后才能够实施浇筑施工。混凝土浇筑施工的要点就是控制浇筑时间,施工人员还要满足梁体参数等要求。技术人员要对公路桥梁建设施工的实际情况进行分析,适当调整混凝土的浇筑高度,避免给后续施工作业的开展带来麻烦。
3.4 连续梁合龙施工
         合龙口是桥梁施工最重要的部位,技术人员在开展连续梁合龙施工的过程中,需要明确挂篮悬浇施工的技术的要点,同时对产生变化的结构进行分析。施工人员需要合理选择合拢口,让外刚性支撑和梁端预埋件能够充分结构,进而提高桥梁整体的承重能力。在开展连续梁合龙施工时,施工人员要对合龙口进行特殊处理,其能够利用微膨胀混凝土开展相关操作,促使整体结构保持稳定性。
3.5 挂篮行走
         挂篮在行走的过程中需要占据较多的位置,并且还需要让相关结构承担较大的重量,在这个过程中,施工人员需要加强对挂篮行走的重视程度,为这项工作的开展提供基础保障。挂篮悬浇施工的灵活性主要就体现在挂篮行走方面,同时这个步骤的工作内容也促使公路桥梁建设施工的风险有所增加。因此,技术人员需要针对挂篮行走的风险进行控制,其能够在挂篮的主导梁和立柱部位设置缆风和反压轮,在挂篮行走的过程中其能够稳固连接,确保其安全性。在反压轮出现反常时,施工人员要对挂篮行走进行控制,在必要时,还需要将其暂停,一旦发现缆风连接不牢固时,也需要中断这项操作,避免产生难以控制的安全事故。
3.6 挂篮拆除
在完成公路桥梁合龙段施工之后,技术人员就需要拆除挂篮,才能够相当于完整地完成了整体操作。在实施挂篮拆除作业时,施工人员要做好物品清理工作,还需要实施保护措施对整体工程项目建设施工进行安全保护,防止因物体坠落损害施工人员的生命安全。在确保挂篮安全性的情况下,施工人员要按照要求依次拆除,同时将其保留,提高挂篮的使用率。
4 挂篮悬浇施工技术在公路桥梁施工中的实际应用
4.1 施工优点
         虽然我国公路桥梁项目建设施工中的可用技术形式非常多,并且能够体现较多优势,但是在特定情况下还是需要利用挂篮悬浇施工技术开展施工。就这项技术的应用来说,其具有三个优点。第一,能够确保工程建设施工的全面化操作,减少施工中的安全风险。技术人员在应用挂篮悬浇施工技术的过程中,可以对挂篮进行灵活操作,在做好安全保护措施之后再开展挂篮行走及拆除等工作,提高了工程施工安全性。第二,利用斜拉梁可以提高公路桥梁施工中混凝土的重量,让桥梁系统的整体受力情况更加科学。施工人员还可以根据实际情况掌握桥梁的稳定性状况,进而采取针对性措施提高桥梁的稳固性。第三,施工灵活性较高。这一点在前文当中已经提到,施工人员可以开展挂篮行走施工,进而提高施工灵活性,在施工中能够产生较大的便利,并且整体施工相对来说比较简便,可以提高施工效率。
4.2 复杂地段应用
         部分公路桥梁项目建设施工场地的周围环境比较复杂,施工人员在处理这种地段的工程项目时,可以借助挂篮悬浇施工技术提高施工质量。甚至可以说,挂篮悬浇施工技术对于复杂情况的公路桥梁建设做出了较大的贡献。我国不同区域存在较大的地形差异,在实施山谷、河流等区域的公路桥梁建设施工时,施工人员就需要面对较大的施工难度,还需要投入更高的施工成本。在这种情况下,挂篮悬浇施工技术可以体现较大的优势,在架设支架的过程中不会那么困难,还能够提高施工安全保障,减少施工成本投入。
4.3 确定设计参数
一般来说,公路桥梁工程项目建设施工能够体现较大的优势,也是需要根据工程项目设计情况进行分析的。施工人员在利用挂篮悬浇施工技术时,可以先通过技术的合理应用确定设计参数,之后再确定桥梁的荷载、外模重量及内模重量等。对各个方面的参数进行分析。这项技术的应用可以帮助设计人员提高相关参数的准确性,让设计人员以此作为参考,掌握更加全面的工程项目建设需求。最后,技术人员需要与设计人员协同合作,提高相关参数的准确性,通过精确的分析和计算体现施工技术的多方面效用。其还能够按照工程项目实际建设施工需求提供多种荷载组合形式,给后续工作的开展提供依据。
4.4 控制施工质量
         对工程项目建设施工质量的控制能够在很大程度上体现技术效用,从各个方面体现施工价值。对于挂篮悬浇施工技术的应用来说,虽然其整体的应用过程比较简单,并且应用形式相对来说也比较便利,但是公路桥梁施工系统还是比较复杂。技术人员在施工的过程中需要掌握挂篮悬浇施工的要点,对每一个环节的工作内容进行完善,严格按照工程项目建设施工顺序完成每一项施工任务。施工人员要合理分析静载预压,将其应用到梁体重量模拟确认当中,进而明确梁体的分布情况,对其分布位置进行分析,掌握施工操作的难度及安全系数等,为整体建设施工提供有效依据。管理人员要对整个施工环节的操作进行监管,其不仅要确保桥梁物料等放置位置的准确性,还需要提高挂篮施工的安全性与稳定性,防止在施工中产生安全故障。施工人员要严格按照现场施工规章制度确保每一项工作符合要求,落实现场施工责任,并且将其明确到个人,强化施工安全管控实效性。
结 语:
         挂篮悬浇施工技术在公路桥梁施工中得到了广泛的应用,能够给工程施工质量提供保障。施工管理人员要落实每一项的工作,掌握施工技术的实施要点,在发展道路交通运输行业的过程中贡献自己的力量,提供技术支持,为人们日常出行过程中的安全性提供保障。
参考文献:
[1]史秀珍.公路桥梁施工中挂篮悬浇施工应用技术分析[J].住宅与房地产,2019(11):168
[2]彭莹.公路桥梁施工中挂篮悬浇施工应用技术[J].黑龙江交通科技,2019(07):226-257
[3]陈奇.公路桥梁施工中挂篮悬浇施工技术[J].居业,2019(03):106-107
[4]乔虎虎.公路桥梁施工中挂篮悬浇施工应用技术[J].交通世界,2020(03):72-73
[5]蓝梓濠.试论公路桥梁施工中挂篮悬浇施工应用技术[J].科技风,2019(6):109
