富民县水务局 云南昆明 650400
摘要：本文对建设的重要性和必要性进行分析，结合第三水厂的工程特点，重点论述了水厂的取水方式、泵站的设计方案。
关键词：第三水厂；取水水源；泵站
一、工程建设的重要性和必要性
富民县地处滇中，位于云南省昆明市西北部，距昆明23公里，自古为川藏、滇北入滇中重镇昆明之要津，素有“滇北锁钥”之称。气候为典型的低纬度高原亚热带季风气候，常年多西南风。年际降水不平衡，年内降水变幅大，冬春少雨，夏秋湿润，每年5-10月为雨季，降水量占全年降雨总量的87.9%，11月至次年4月为干季。县城常住人口4万余人。近年来，富民县城市建设快速推进，县城面积不断扩大，常住人口不断增长，高层用水逐渐增加，需水量也随着不断增长。而现有的输供水能力和制水能力已严重不足，所以，城市供水供需矛盾明显凸现，改变当前供水现状不但是众望所归、民心所向，而且是迫在眉睫、势在必行，是急需解决的最大的民生问题。按照新昆明建设确定的“一湖四片、一主四辅”的发展目标和格局，紧紧围绕昆明都市圈北部辅城和最美后花园建设的发展要求，建设好富民县第三水厂为县城提供优质、安全的供水保障，是实现奋斗目标最基本、最重要的保证，也是县城经济发展和城市建设的迫切需要。富民县东元观音山片区、东元食品加工区及大营生态旅游小镇三个片区，按照县城人口“543倍增计划”，第三水厂的建设，近期势必能保证上述地区的用水，远期能够涵盖整个富民县城的供水管网，形成联合调度供水，能大大提高供水保证率，同时对经济社会的发展起到巨大的作用，该水厂的建设是非常有必要的。
二、供水规模及方案
1、取、输水工程
主要水源按近期0.5万m3/d的输水规模进行输水管的建设，从新桥水库输水隧洞出口建取水口，新建输水管4900m，输入在东元村新桥河和大营河交汇处新建的1000m3水池中，高程为1700m。再新建抽水泵站，抽水净高差130m，管线长度600m。后备水源为新桥河区间水、龙潭弃水及大营河水引入新建的1000m3水池再用抽水站抽入水厂。
2、净水厂工程
净水厂位于东元村委会陈家村背后陈家坟山脊上，按近期处理规模0.5万m3/d的进行净水厂的新建，配水井高程为1830m，同时预留远期扩建用地。按0.5万m3/d规模配置加药、加氯系统。
3、配水管网工程
按远期0.5万m3/d的规模进行新建，新建主供水管道5200米、减压阀及相应的管网配套设施。
三、工程设计
1、工程总体布置
富民县第三水厂供水工程，新建水泵抽水站1座（内装1台SLOW150-550A满足短期内日供水2000m3，2台SLOW200-660A抽水泵，一用一备，满足近期日供水5000 m3）；架设取水管道4900m，新建1000m3水池一座，抽水压力钢管600m，架设输水管5200m及其配套工程。
其中设计二条取水线路从水源引水至东元村抽水站1000m3水池。分别是：新桥水库隧洞至抽水站1000m3水池取水线路和新桥河区间水、龙潭弃水及大营河水至抽水站1000m3水池取水线路。二条线路各自日最大取水量能达到0.5万m3，管线总长4900m。二条线路采用独立取水方案（其中一条损坏后，其它仍能继续供水）能满足本次设计的最大取水量。
2、主体工程水力计算
（1）取水主管道设计
管径确定采用下列公式计算出流量模数，按求得的流量模数查表确定所需的管道直径。
.png)
新桥水库至东元抽水站管路线，设计流量为0.058m3/s，管道水头为60m，管道长为4900m，则
.png)
=0.524×103

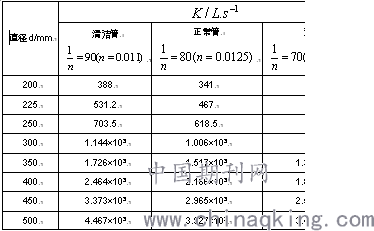

管道的流量模数K值（按曼宁公式
.png)
）计算
.png)
需要选用内径D=250mm的管道，因此从新桥水库隧洞至抽水站1000m3水池需选用DN250引水管，管道采用钢管。
（2）抽水站设计
根据净水厂日供水0.5万m3/d，则抽水站设计抽水流量为0.174m3/s（每天工作8小时），抽水站位于东元村新桥河和大营河交汇处，抽水站水源有保证。抽水站厂区占地面积：52m×48m=2496m2，约合3.7亩。
根据实测资料，抽水站至净化水厂距离600m，地形高差130m，首先选择压力水管的经济直径，按下式计算：
D=（KQ3/H）1/7
计算得D=0.30m，可确定压力水管直径为300mm，选用钢管。
（3）水厂设计
根据厂址选择原则，结合地形、本工程水源等多方面情况，水厂建于陈家村后山陈家坟山脊上。按近期处理规模0.5万m3/d的进行净水厂的新建，净水厂占地面积为85m×60m=5100m2，约合7.65亩。厂址高程定为1830m，靠重力能向各个用水区自流供水。厂址周围无工矿企业，周围植被良好，且场地条件及工程地质良好。
（4）供水设计
前期考虑设计3条主供水线路，总供水量能达到0.5万m3/d，从水厂供水至大营生态旅游小镇采用DN200球墨铸铁管供水，管线长2100m；至经典墅采用DN150PE管供水，管线长1300m，至东元食品加工区采用DN150PE管供水，管线长1800m，总管线长5200m。
四、结语
水厂作为一项基础设施的工程其建设具有重大的意义，这不仅是适应时代发展的趋势同时也是社会文明进步与经济发展的基础之一。加快城镇自来水工程的建设，完善基础设施的配备，将会让城镇居民的身体健康得到保障，也利于城镇多元化的经济发展提供支持，提供资源的有效利用，节约保护资源的同时提供大家的节约意识等等其利益数不胜数。水厂及泵站于2012年建成投入使用，截至目前，整体运行情况良好，扩大了县城供水管网的覆盖，同时对周边居民用水及工业园区用水提供了有力的保障。
参考文献：
【1】《泵站设计规范》.GB50265-2010.
【2】《富民县第三水厂建设方案》.富民县水务局.
