中国石化胜利石油工程有限公司测井公司 山东东营 257096
摘要：金10东区块位于济阳坳陷东营凹陷金家-樊家鼻状构造带，属于岩性-地层敏感性稠油油藏，为中孔、中渗透油藏，通过储层“四性”关系研究确定储层的岩性、物性、电性和含油性特征。通过取芯段声波-电阻率交会图与不同岩性密度-声波交会图确定油水评价标准、储层“四性”关系及储层解释标准。
关键词：稠油油藏 “四性”关系 交会图 解释标准
一、概况
金10东区块位于济阳坳陷东营凹陷金家-樊家鼻状构造带金10东块，属于岩性-地层敏感性普通稠油油藏，储层类型为中孔、中渗透油藏。
本区块主要开发层位为沙一段四砂组。本区沙一段为粉、细砂岩，夹薄层玄武质砂岩和生物灰岩，电性比较复杂，难于分层；又因缺少地质资料、岩性、物性资料，岩电关系分析不够深入，测井资料丰度低，区块认识不清，导致测井解释符合率低，解释过程中储层漏失，致使区块认识不清，解释精度低。
二、研究储层“四性”关系
结合该区大量岩心分析、试油及投产资料，综合分析了储层的岩性、物性、电性和含油性特征。
.png)
图1 储层四性关系图
由上图归纳出四性关系表（见表1）。
表1 储层四性关系表
由表1看出本区块储层岩性为细砂岩、粉砂岩、玄武质砂岩，属中孔、中渗油藏，且含油饱和度较低。
利用本区块取芯的测井资料做出油侵、油斑取心电阻率-声波图（图2）和不同岩性的密度-声波图（图3）。
.png)

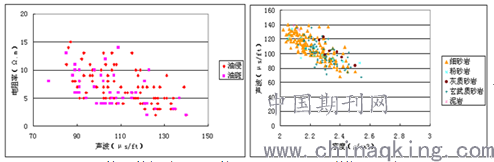

图2 油侵、油斑取心电阻率-声波图 图3 不同岩性的密度-声波图
由图2看出油层RT集中在5～10Ω.m，声波100～130μs/ft，且随电阻率减小声波增大。由图3看出岩性越细声波越大，密度越小。说明电阻率小是因岩性细引起。结合岩性、含油性直方图总结出含油储层密度在2.05～2.35g/cm3。
三、实例
利用 7口井的解释结论、试油和投产情况，针对该区块沙一段储层建立区块电阻率-孔隙度油水关系图版（见图4）。结合试油、投产情况，对解释井结论复查，根据区块油水关系图版，对本区块沙一段储层建立统一的解释标准（见表2）。
.png)

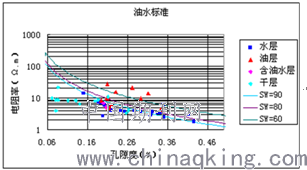

图4储层电阻率-孔隙度油水关系图版
表2 沙一段储层解释标准
图5 复查井曲线图
