摘要：随着建筑工业化的加速推进，在“四新”技术层出不穷的背景下，大型民建工程的施工作业必然面临模板选取问题。模板的选取方向，也从传统木模板多元化发展，如钢模板、铝模板、塑料模板等。本文通过对工程项目应用铝合金模板现状进行剖析，为后续类似的工程实施，提供相应的参考。
关键词：四新技术；铝合金模板体系；施工工艺；对比分析
1 前言
随着建筑工业化的加速推进，我国对于建筑设计标准化、构配件生产工厂化，施工机械化和组织管理科学化的需求也越来越高。对工程质量、环境保护、文明施工、节约资源的要求也越来越高。在“四新”技术层出不穷的背景下，大型民建工程的施工作业必然面临模板选取问题。模板的选取方向，也从传统木模板多元化发展，如钢模板、铝模板、塑料模板等。本文介绍的是主体结构施工中使用的铝合金模板工艺，可为后续类似的工程实施，提供相应的参考。
2 工程实例
本项目工程设计文件中6栋19层住宅楼为案例。因6栋住宅楼室内结构变化小，又经市场调研和经济对比分析，铝合金模板体系，既可以单块组拼，又可以组拼大模板，施工过程中且不依赖塔吊，综合工程施工质量、工程工期、经济效益等因素，最大限度的提高模板和支撑系统的周转材料及劳动力等的利用效率，尤其是提高本工程混凝土结构实测实量和观感质量。遂决定标准层全部采用铝合金模板体系。
3 操作流程及施工工艺
（1）操作流程：
测量放线→安装墙柱钢筋（墙柱水电施工）→安装墙柱铝模→安装梁铝模→安装楼板铝模→安装梁板钢筋（梁板水电安装）→安装吊模及加固检查→混凝土浇筑→浇筑过程中模板二次校正→铝模拆除。
（2）施工工艺
①在楼层上弹好墙柱线及墙柱控制线，洞口线，其中墙柱控制线距墙边线200mm，可检验模板是否偏位和方正；在柱纵筋上标好楼层标高控制点，墙柱的四角及转角处均设置，以便检查楼板面标高。
②安装墙柱钢筋及预埋水电箱盒，线管，预留洞口等，完毕后办理隐蔽工程验收手续。
③安装墙柱模板
A 初始安装模板时，在墙体钢筋中焊制定位钢筋或定位专用钉子固定在混凝土面上直到外角模内侧，以保证模板安装对准放样线。
B 所有模板都是从角部开始安装，这样可使模板保持侧向稳定。角部一块模板就可以给很长的墙模提供足够的侧向支撑。
C 当角部稳定和内角模按放样线定位后继续安装整面墙模。为了拆除方便，墙模与内角模连接时销子的头部应尽可能的在内角模内部。
D 封闭模板之前，需在墙模连接件上预先外套PVC管，同时要保证套管与墙两边模板面接触位置要准确，以便浇注后能收回对拉螺丝。
E 当外墙出现偏差时，必须尽快调整至正确位置，这只需将外墙模在一个平面内轻微倾斜，如果有两个方向发生垂直偏差，则要调整两层以上，一层调整一个方向。不要尝试通过单边提升来调整模板的对齐，如果存在较大的偏差，需要凿打部分砼以达到要求。
④安装梁、顶板模
A 安装墙顶边模和梁角模之前，在构件与混凝土接触面处涂脱模剂。
B 墙顶边模和边角模与墙模板连接时，应从上部插入销子以防止浇筑期间销子脱落。
C 板梁用于支撑板模，在大多数情况下，应按板模布置图组装板梁。用135mm销子和两条筋条将板梁组合件同相邻的两个板支撑梁连接起来。
D 把工具式立柱朝横梁方向安装在预先安装好的横梁组件上，当拆除工具式立柱时这可保护其底部。
E 用工具式立柱提升横梁到适当位置。通过已在角部安装好的板模端部，用销子将梁和板模连接。
F 每排第一块模板已与墙顶边模和支撑梁连接。第二块模板只需与第一块板模相连。第二块模板不与横梁相连是为了放置同一排的第三块模板时有足够的调整范围，把第三块模板和第二块模板联接上后，把第二块模板固定在横梁上。用同样的方法放置这一排剩下的模板。
G 顶板安装完成以后，应检查全部模板面的标高，如果需要调整则可在工具式立柱底部加垫块调整水平度。
H 铝合金模板快拆体系，需在顶板预留传料口，方便模板拆除后，直接通过传料口将模板传递至上一层，从而减少了卸料平台的设置，减少了塔吊的使用，保证了模板传递施工的安全，同时又减少了机械的使用。
⑤安装平模外围起步板
A 在有连续垂直模板的地方，如电梯井、外墙面等，用平模外围起步板将楼板围成封闭的一周并且作为上一层垂直模板的连接组件。
B 第一层浇注以后，二层平模外围起步板都是必须的，一个用以固定在前一层未拆的模板上，另一个固定在墙模的上部围成楼板的四周。
C 浇筑完以后保留上部平模外围起步板，作为下层墙模的起始点。
D 平模外围起步板与墙模板连接，安装平模外围起步板之前确保已进行完清洁和涂油工作。在浇筑期间为了防止销子脱落，销子必须从墙模下边框向下插入到平模外围起步板的上边框。
E 平模外围起步板上开16.5mm的椭圆孔，浇筑之前，将M16的螺栓安装在紧靠槽底部位置，这些螺栓将锚固在凝固的砼里。浇筑后，如果需要可以调整螺栓来调节平模外围起步板的水平度，这也可以控制模板的垂直度。
F 平模外围起步板的定位，用吊线来检查平模外围起步板的定位：直的平模外围起步板可以保证下一层墙模的直线度。
G 对齐平模外围起步板方法，用带PVC套管的横拉杆固定背楞，且以后用于安装工作台。在两个平模外围起步板的交接处，利用B.K.S.以保证连接处平齐。
⑥模板的拆除
A 拆除墙柱侧模：
当混凝土强度达到1.2MPa，即可拆除侧模，一般情况下混凝土浇筑完12小时后可以拆除墙柱侧摸。先拆除斜支撑，后松动、拆除穿墙螺栓；拆除穿墙螺栓时，用扳手松动螺母，取下垫片，轻击螺栓一端，至螺栓退出混凝土。再拆除铝模连接的销子和楔子，用撬棍撬动模板下口，使模板和墙体脱离。
B 拆除顶模：
根据铝模的早拆体系，当混凝土浇筑完成后强度达到设计强度后方可拆除顶模。顶模拆除先从梁、板支撑杆连接的位置开始，拆除梁、板支撑杆132mm销子和与其相连的连接件。紧跟着拆除与其相邻梁、板的销子和楔子。然后可以拆除铝模板。每一列的第一块铝模被搁在墙顶边模支撑口上时，要先拆除邻近铝模，然后从需要拆除的铝模上拆除销子和楔子，利用拔模具把相邻铝模分离开来拆除顶模时确保支撑杆保持原样，不得松动。
C 拆除支撑杆：
一般情况下，十天后拆除板底支撑，十四天后拆除梁底支撑，二十八天后拆除悬臂底支撑。拆除每个支撑杆时，用一只手抓住支撑杆另一只手用锤松动方向锤击可调节支点，即可拆除支撑杆。
D 清洁、运输及叠放模板
⑦拆除平模外围起步板
只拆除与墙模板下部相连的平模外围起步板，上部平模外围护不拆除而用于支撑下一层的墙模。墙模拆除以后，去除锚固螺栓，拆下下层平模外围起步板，然后进行清洁和涂油工作，以备下次使用。每一层平模外围起步板都跨层使用。
4 铝合金模板与传统模板对比分析

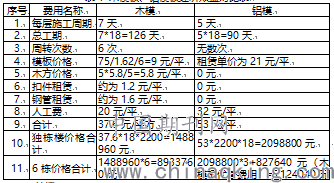

表1 木模板、铝模板经济效益对比表
5 结语
随着建筑市场施工技术和管理技术的不断成熟，作为与时俱进的“四新”技术产物，铝合金模板施工技术的应用及推广必将成为未来建筑市场的主流。
参考文献：
[1] 铝合金模板技术规范 [S].DBJ 15-96-2013；
[2] 模板早拆体系施工技术规程 [S].DB11/694- 2009；
[3] 组合铝合金模板应用技术规程 [S].DBJ45-2015；
[4] 铝合金模板实际应用研究 1006-6012（2016）10-0274-02；
[5] 谈铝合金模板的施工 1009-6825（2017）18-0088-02。
