天元建设集团有限公司 山东临沂 276000
摘要：拉线控制楼板厚度是较早时期使用的一种方法，也是目前使用最多的一种方法，该方法属于被动控制法，即通过控制楼板面标高来控制楼板厚度，虽然操作便利，技术容易掌握，但对楼板厚度控制的有效性并不理想，且楼板平整度较差。预制混凝土块由于制作费时费工，并且预制块周围混凝土若振捣不密实容易引起渗漏隐患。基于此，本文对现浇混凝土楼板厚度控制施工技术进行研究与应用，作出以下讨论仅供参考。
关键词：现浇混凝土楼板；厚度控制施工技术；研究与应用
1、引言
随着我国社会的不断发展，城市化进程正在不断加快，高楼大厦如雨后春笋般涌现出来，建筑行业也在不断发展的同时，面临很多问题，而结构安全也逐渐成为人们更加关注的焦点。在房屋建筑工程中，现浇钢筋混凝土结构板应用广泛，楼板作为竖向空间的分隔构件，起着及其重要的作用，不仅仅体现在结构受力方面，更体现在使用功能方面。楼板厚度的超出与减少会造成板中心挠度增加、承载力减少，也是造成现浇楼板开裂的原因之一，造成结构潜在的质量隐患。建筑企业也在不断发展提高质量的同时寻求更加便捷的方式方法。
2、工程概况
济宁市城投碧桂园天荟项目位于济宁市太白湖新区，总建筑面积171240.24m2，主要建设中高层（17层）住宅 6 栋、小高层（9层）住宅6栋、小高层（11层）2栋、综合楼1栋等。工程结构形式为钢筋混凝土剪力墙结构，基础为钢筋混凝土筏板基础，楼板为现浇钢筋混凝土结构。根据设计图纸，本工程有两个户型，Y-120和Y-140两种户型，其中客厅均为7800mm*4550mm，为大跨度现浇板。楼板厚度主要有以下几种，100mm、110mm、120mm、135mm、140mm等，楼板厚度多，不易控制，采用第三方检测，为提高实测后期需花费人工进行大量的打磨、找补工作，本工程对现浇混凝土楼板厚度作为实测项目进行重点控制。
3、现浇混凝土楼板厚度控制施工技术创新必要性
在房屋建筑工程中，现浇钢筋混凝土结构板应用广泛，楼板作为竖向空间的分隔构件，起着及其重要的作用，不仅仅体现在结构受力方面，更体现在使用功能方面。楼板厚度的超出与减少会造成板中心的挠度增加、承载力减少，也是造成现浇楼板开裂的原因之一，造成结构潜在的质量隐患。目前传统常用的楼板厚度控制方法就是拉线标高控制方法，即在楼板混凝土浇筑时，利用之前技术员在出板面钢筋上标注的500mm线，两点之间拉通线，浇筑混凝土时用钢卷尺检查板面的高度。由于混凝土浇筑的连续性，浇筑时间通常在晚上施工，夜间对拉线及板面观察不便，当两点拉线跨度较长时，拉线中间若是拉不紧往往下坠，导致实际浇筑混凝土成品板面局部凸凹不平，板厚合格率偏低，达不到立项效果。传统另外一种较少用的方法就是预制混凝土块板面放置法，预制块需要在混凝土楼板模板铺设加固好、梁板钢筋安装完、混凝土浇筑之前梅花型放置在楼板上。此种预制块高度要求与楼板厚度设计值一致，采用与楼板相同标号的混凝土制作，以预制块高度作为楼板面最后完成面高度，采用2m刮杆收平。此法预制块制作花时费工，每层楼板消耗量比较多，对整个工程工期及效益有一定影响。因此对现浇混凝土楼板厚度控制施工技术进行创新研究，对于提高楼板厚度实测合格率、促进企业科技进步具有重要意义。
4、控制现浇混凝土楼板厚度的施工方法
通过网络查询、搜集相关文献资料以及总结多年现场施工经验，控制现浇混凝土楼板厚度的施工方法主要有：拉线控制法、预制混凝土垫块法、预埋插筋法、钢筋马镫法。拉线控制属于被动控制标高，现在使用较多，但是控制效果一般；预制混凝土垫块法制作及放置时费工费时，效果不好，在工程中很少应用；预埋插筋法，当房间的面积较大时预埋插筋来控制板面标高，混凝土达到强度后对外漏钢筋进行割除；钢筋马镫设计高度要与楼板厚度一致，在浇筑混凝土之前放入，找平后取出，这种方法由于取出麻烦，操作不方便，很少被采用，由于钢筋能构取出重复利用，可以对此加以改进创新。
5、采用工具式三角架控制现浇板面厚度
本工程创新设计出工具式三角架控制现浇板面厚度，直径10的废旧钢筋制作，三脚架边长400mm，根据现浇砼楼板厚度确定架腿的高度，三角架一角设计成“T”型把手，“T”型把手高度设计成代表现浇板厚的高度，例如“T”型把手高度400mm、500mm、600mm可以分别代表100mm、110mm、120mm砼现浇板面。
根据现浇砼楼板设计厚度及楼层每户房间建筑面积大小，制作相应规格和数量的三角架，按照浇筑顺序在混凝土浇筑前将不同板厚的三角架按照间距2000mm左右梅花形放置在楼板相应位置，混凝土浇筑振捣后根据三角架厚度用大耙子耧灰找平，保证混凝土板标高与钢筋三角架上皮齐平并能看到三角架上皮轮廓，在两三角架之间用刮杆刮平来控制板厚。
.png)

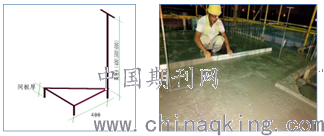

BIM设计图 现场应用图
6、与传统控制板面厚度技术的优点
拉线控制楼板厚度是较早时期使用的一种方法，也是目前使用最多的一种方法，该方法属于被动控制法，即通过控制楼板面标高来控制楼板厚度，虽然操作便利，技术容易掌握，但对楼板厚度控制的有效性并不理想，且楼板平整度较差。预制混凝土块由于制作时费工，并且预制块周围混凝土若振捣不密实容易引起渗漏隐患。采用工具式三角架控制板面厚度主要优点：
（1）质量方面：现浇混凝土楼板面成型质量好，上表面平整，楼板厚度实测合格率高。
（2）节能环保方面：采用焊接连接，可循环使用，节材、绿色环保。
（3）造价方面：采用废旧钢筋制作，牢固可靠，经济性好，使用简便，省时省工。
（4）工期方面：只需要对前期现浇板面模板标高进行量测，省去采用拉线方法往下量测工艺，提高效率，节省工作时间。
结束语
济宁碧桂园天荟项目现浇楼板厚度采用工具式三角架进行控制，楼板厚度实测合格率得到大幅度提升，受到业主、监理、质量监督站的较高评价，为企业赢得了信誉，推广应用价值比较大。
参考文献：
[1]丁建东.现浇结构楼板厚度控制技术[J].建筑工人，2018，39（09）：39.
[2]范康，陈军武.大跨度混凝土楼板的自振频率分析[J].四川建筑，2018，38（04）：189-190.
[3]董玉桐，种道坦，张占华，刘兆瑞.混凝土楼板保护层检验中问题的探讨和控制措施[J].工程质量，2018，36（07）：35-37+56.
[4]吴东.单层多规格楼板厚度控制工具的设计研发与应用[J].建材与装饰，2018（28）：90-91.
[5]王鼎，赵天传，陈道政.楼板厚度对钢筋混凝土框架结构抗震性能的影响[J].结构工程师，2017，33（05）：68-75.
