朱光波 袁驰 刘海波
武汉爱疆科技有限公司 430000
摘要：一定程度而言，由于光伏逆变器运用过程中相应的环境较为恶劣，给予常规维修工作增加了难度。因此，为了降低逆变器故障率，提前预知逆变器运行状态趋势走向，成为工作的关键。这就需要实时在线监测光伏逆变器运行数据，以此提高光伏逆变器运行工作效率。??????
关键词：光伏逆变器 在线检测系统 分析
一、引言
光伏发电在实际工作过程中，由于具备节能、环保等特点，因此，在一些企业和地区运用越来越广泛。其中并网型光伏逆变器是将太阳能电池板的直流电转换为交流电输送给电网的装置，也是光伏发电系统在正常工作中，不可缺少的重要环节，因此保障光伏逆变器可靠运行是具有十分重要的意义。本次研究中，设置的在线检测装置，其主要功能是实时在线监测光伏逆变器的工作运行状态，如光伏逆变器电网测电压电流、太阳能电池板电压电流、运行功率、发电量等电力参数。同时，采用该装置，在某台逆变器出现故障后，会及时报警，并提出故障出现原因，对于提升检修率能够起到积极的作用，同时，采用该种装置大大降低了因故障排查花费的时间，不仅大大降低的维护成本，而且提升了光伏逆变器的运用效率。
该次研究过程中，所设计的光伏逆变器在线监测系统装置，是基于RS485工业总线采用M o d bus通信协议，一次可以同时监测多台光伏逆变器。并且在实际工作过程中，能够实时采集光伏逆变器电压电流、功率、发电量、故障代码等信息。然后通过网络通信模块将数据实时传输给云端服务器，便于用户可以使用客户端电脑实时监测逆变器电力参数运行状态。本装置由于能够准确反应故障点，因此，大大降低了人力维护成本，增加了光伏逆变器的稳定性，因此，在发展过程中有潜在的利用价值。
二、系统设计
该次研究过程中，在线监测装置主要由硬件平台和软件平台两大功能模块组成。??????
1.系统硬件组件
本光伏逆变器在线监测装置硬件设备，由微控制处理器STM32F105芯片、RS485工业总线电路、网络通信电路、外置EEPROM存储电路、外置Flash存储电路等组成的。???????
2.软件程序设计
光伏逆变器在线监测装置软件设计中，系统程序在数据监控处理上可分为通信模块程序和存储模块程序。通信模块程序主要是通过RS485接口M o db us通信协议间隔200ms轮询采集连接的多台逆变器数据。然后通过网络Socket端口，周期循环间隔1min与云端服务器进行网络通信，然后可将逆变器的运行数据呈现给用户，如电压、电流、故障代码等数据。存储模块数据主要是将本装置的通信参数、网络IP、故障代码、固件文件等存储在外置EEPROM及Flash中，从而保证相应的数据得以保存。

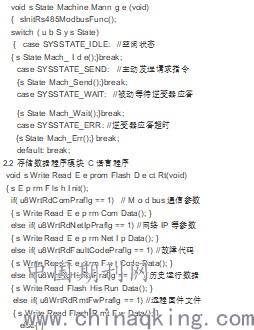

2.1RS485接口通信程序模块C语言程序
.jpg)
三、系统测试内容及作用
在线监测系统装置，能够对将光伏逆变器运行数据实时进行在线监测，同时将数据同步传输至云端服务器，便于用户查看逆变器电力参数报表，如逆变器电压、电流、功率、发电量、故障代码等参数，因此，检修人员通过相关数据能够准确掌握光伏逆变器的实际运行状况，为整体工作的开展提供可靠的参考依据。
四、结语
总而言之，光伏逆变器在线监测装置，在光伏逆变器监测工作中发挥着重要的作用，不仅能够有效降低维护成本，而且能够提升整体工作效率。本次研究中，通过对光伏逆变器在线监测系统的设计原理进行分析，具体包括系统硬件组成框架，及软件具体实现方法，最后给出了测试数据报表，以期对于在线监测装置进一步发展能够有所帮助。
参考文献：
[1]殷志龙,薛水莲. 基于光伏逆变器调节的配电网电压控制策略分析[J]. 通信电源技术,2020,37(12):39-41.
[2]黄静,刘江峰,刘林东,陈富东,余振,薛洪斐. 光伏逆变器效率及电能质量测试与分析[J]. 太阳能,2018,(11):40-44+64.
[3]高镜,何怡刚,罗旗舞,黄源,程彤彤. 一种光伏逆变器状态在线监测技术[J]. 仪表技术与传感器,2018,(10):47-50.
[4]王伯涛,王忠阳,连爱红. 光伏逆变器常见故障及排除方法[J]. 农村电工,2018,26(08):38-39.
