摘要：对社区综合能源系统需求侧潜在的大量可控负荷，提出了考虑需求侧可控负荷的含储能社区综合能源系统优化调度模型。首先，分析了综合能源系统的框架并以此建立了包含能源生产、转换、存储等模块的数学模型。其次，根据需求侧电、热可控负荷的响应类型建立了三类负荷响应模型。最后，以社区综合能源系统在一个调度周期内综合运行成本最小为目标，构建考虑可控负荷的社区综合能源系统优化调度模型。
关键词：需求响应；负荷曲线；储能；优化调度
1 引言
需求侧响应技术是社区综合能源系统重要的技术组成部分，通过采取一定的激励措施，使用户主动参与到社区综合能源系统的优化过程中，可以有效缓解出力机组的供能压力、提高运行的稳定性[1-2]。为促进能源更加高效的利用，相关研究人员先后针对区域综合能源系统的调度模型展开研究。文献[3]通过与用户直接签订协议，以直接控制空调、热水器等特定设备；文献[4-5]考虑微网在独立运行模式下，分析可平移负荷参与优化调度对系统调度成本的影响。
基于此，文中计及不同可控负荷参与到需求响应的特点，构建了可平移负荷、可削减负荷的数学模型，对社区综合能源系统的各个模块建立模型。
2 社区综合能源系统框架模型

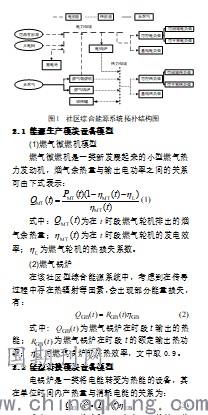

文中研究的社区综合能源系统涵盖电、热、气等多种能源种类，该能源系统的主要构成设备包括光伏发电、风电机组等可再生能源、燃气微燃机、燃气锅炉、电锅炉等，辅以一定量的电、热储能设备。其拓扑结构图如图1所示。
.jpg)
式中：为在时段t内电锅炉的输出热量；为在时段t内电锅炉消耗的电量；为电锅炉的制热能效比，文中取3。
2.3 能源存储模块设备模型
(1)蓄电池组模型
为了准确描述蓄电池的剩余电量值，一般采用荷电状态（State of charge，SOC）来表示蓄电池组的剩余容量与其完全充电状态下电量的比值，有：
.jpg)
式中，F1为系统的机组运行维护成本；F2为系统向外电网购电费用；F3为系统需求侧可控负荷参与优化调度的激励费用；F4为系统在运行过程中排放CO2的惩罚成本。
4 算例分析
4.1 算例数据
文中选取某试点社区作为算例分析对象，该小区以24h作为一个调度周期，采样间隔为1h，且根据用能需求按照分时电价向大电网购入电能，其中11:00-16:00、19:00-22:00为峰时段，电价0.82元/kWh；0:00-8:00为谷时段，电价为0.25元/kWh；8:00-11:00、16:00-19:00、22:00-24:00为平时段，电价为0.53元/kWh。天然气购入价格为2.5元/m3，蓄电池组、储热罐的额定容量为300kWh，最大蓄放能次数均为8次。
.jpg)

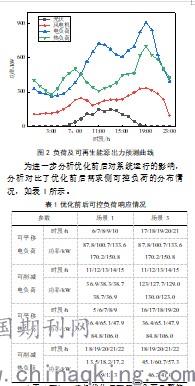

由表1可知，经过优化后可平移负荷是整体平移，相比优化前仅改变了用能的时段，并没有改变负荷的用能功率；而可削减负荷则在最大削减次数限制下优先在用能高峰期响应削减操作。
5 结论
本文在构建社区型综合能源系统需求侧可控负荷模型的基础上，考虑了电、热可控负荷及储能设备参与优化调度，以系统在一个调度周期综合运行成本最小为优化目标建立优化调度模型，提高了系统的经济性。
参考文献
[1]林俐,张玉.激励型需求响应参与主动配电网优化调度的不确定性分析[J].华北电力大学学报(自然科学版),2020,47(05):10-20．
[2]贾宏杰，王丹，徐宪东，等.区域综合能源系统若干问题研究[J].电力系统自动化,2015,39(7):198-207．
[3]孙可,何德,李春筱,等.考虑冰蓄冷空调多模式的工厂综合能源系统多能协同优化模型[J].电力建设,2017,38(12):12-19.
[4]陶耀东. 含电动汽车及可平移负荷独立微电网控制策略的研究[D].哈尔滨工业大学,2017.
[5]李振坤,岳美,胡荣,等.计及分布式电源与可平移负荷的变电站优化规划[J].中国电机工程学报,2016,36(18):4883-4893+5112.
[6]南思博,李庚银,周明,等.智能小区可削减柔性负荷实时需求响应策略[J].电力系统保护与控制,2019,47(10):42-50.
