樊卓远
中煤科工集团武汉设计研究院有限公司 湖北武汉 430000
摘要：电气系统是现代建筑中的重要系统，建筑电气设计也是现代建筑设计中的重点内容。智能化技术在建筑电气设计中有着十分重要的应用。
关键词：智能化技术；建筑电气；楼宇智能
1建筑智能化技术概念及发展前景分析
1.1楼宇智能化概念分析
楼宇智能化技术是一种在综合使用计算机、信息通信等技术的前提下，实现建筑工程内部电力、空调、防灾等工作协调自动化的技术。智能化楼宇是由安全保卫、消防自动化系统及结构化的综合布线、网络信息自动管理系统共同组成的。
1.2楼宇智能化技术发展前景分析
当前，楼宇的智能化程度正在提升，从发展现状及技术层面来看，未来的楼宇智能化将会出现如下的两个发展方向：第一，在智能技术领域深入发展的加持下，智能技术在楼宇中的使用范围将会变得越发广泛，这也就意味着未来楼宇智能化的功能将会变得更加完善，可以更好地满足人们多样化的使用需求。第二，楼宇智能化技术的发展必然会带动相关产业的发展，并深入推动安全措施的智能化发展。换言之，未来的楼宇智能化技术并非是一种基础技术性产业，而是一种综合化的全面发展产业。
2智能化技术在建筑电气设计中的应用优势
2.1提高电气系统的安全性
现代建筑中所安装和使用的电气设备类型越来越多、功能越来越复杂，在拓展了建筑功能的同时，也为用户生活与工作提供了更多便利。但各种电气设备的使用带来了操作难度和安全风险。电气系统一旦发生安全事故，损失不可估计。通过应用智能化技术，能有效提高电气系统的安全性，避免因人工操作失误造成事故的发生。
2.2增强电气系统的联动性
在现代建筑的电气系统中，虽然各个部分都是单独的子系统，例如，照明系统、排水系统、暖通空调系统等，但它们在整体上却是统一的，在电气系统的运行过程中，各个子系统之间会相互配合，实现有序运作，这种统一实现的基础就是智能化技术。智能化技术能够有效增强电气系统的联动性，使各个子系统之间的连接、互动及协作更加畅通高效。
2.3实现电气系统全方位监控
不同种类的电气设备会引起的安全事故类型及危害程度也各不相同，这给电气系统安全监控带来难度。通过应用智能化技术，能够有效实现电气系统全方位监控，不存在任何一处死角，能及时发现电气系统中的各类安全隐患，并自动分析、发出警报，协助工作人员进行处理，切实保障电气系统的安全运行。
3智能化技术在建筑电气设计中的具体应用
3.1工程概况
某大型商业综合体建筑工程总建筑面积约179600m2，建筑高度为31.3m，包括地上6层和地下2层。其中，地上层主要为商铺、室内步行街、影院、健身房、KTV、室外金街等，地下主要为超市、机电设备用房、车库等。
3.2前期方案规划
3.2.1设计流程节点前置
本工程的电气智能化设计流程节点主要包含方案评审及一、二版施工图评审。一般情况下，电气智能化设计都是在土建、电气评审节点通过后开始，其时间节点滞后于电气专业；但本工程结合实际需求，将电气智能化设计流程节点前置，在土建方案配合阶段，电气智能化设计就参与进来，从方案源头将智能化设计植入建筑内。其次，在施工图设计阶段，也将电气智能化设计流程节点前置，将相关设计内容经优化整合后，反映到图纸当中。
3.2.2室外总平面主干路由
本工程基于水专业室外管线设计方案，结合各开闭所变电所的具体位置、活动用电、室外景观、LED屏位置容量、LED屏同步播放箱、智能化机房位置、室外视频监控、车辆引导屏、背景音乐等情况，对主干路由、进出线防水套管的数量和位置进行统筹规划和合理预留。室外总平面主干路由规划图详见图1。
.png)

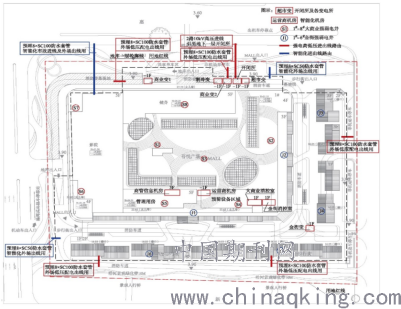

图1室外总平面主干路由规划图
3.3主要机房、管井规划
3.3.1变配电所
本工程在地下1层车库中设置10kV开闭所一座，根据具体业态在地下1层负荷中心分别设置大商业变电所2个、超市变电所1个、室外金街变电所1个、制冷机房变电所1个，10kV总装机容量为15155kVA。针对火灾自动报警系统、消控监控机房、经营管理用计算机系统、商管信息机房、公共安全系统等一级负荷中特别重要的负荷，采用UPS电源供电。
3.3.2智能化机房
本工程有若干智能化机房：大商业消控监控中心机房，设置在1层；室外金街消控监控室，设置在1层；商管信息机房，设置在3层；运营商接入机房，设置在地下1层。在商管信息机房中设置商管办公系统、Wi-Fi系统、POS收银系统、客流分析系统，其他智能化系统均根据具体业态分设在大商业消控监控中心机房。图2为大商业消控监控中心机房规划图。
.png)

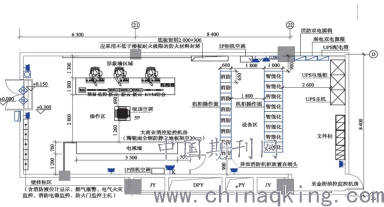

图2大商业消控监控中心机房规划图
3.3.3强弱电井
本工程共需设8组大商业强弱电井和6组室外金街强弱电井，均分开贴邻设置。强电井面积约8m2～10m2，内部有消防和非消防用电；弱电井面积约5m2～6m2，内部包括火灾自动报警系统及各项智能化系统。
4施工图一体化设计
4.1电气智能化与桥架一体化设计
本工程中的强电专业需设置母线槽、高压及消防与非消防低压桥架，此外还需设置火灾报警与车道照明线槽；智能化专业需设置弱电综合线槽、运营商线槽、背景音乐线槽、Wi-Fi系统线槽、POS收银系统线槽、客流统计分析系统线槽、UPS电源桥架及车位引导线槽等。整体设计需提前进行统筹规划，满足建筑净高。
4.2电气智能化与配电一体化设计
本工程先完成电气专业设计，再对配电出线进行一体化统筹设计，确保双电源配电箱的照明、空调、插座、UPS主机等出线界面清晰。大商业消控监控中心机房需由电气专业结合土建施工图设计，再进行智能化专业的一体化深化设计。
5结语
通过在建筑电气设计中应用智能化技术，能有效提高电气系统的安全性、增强电气系统的联动性以及实现电气系统全方位监控。在实践中，应结合实际情况，合理运用各种智能化技术，发挥出智能化技术在建筑电气设计中的优势。
参考文献
[1]刘吉.智能化技术在建筑电气工程中的应用分析[J].城市建设理论研究(电子版),2020,(09):6.
[2]李俊亮.建筑电气工程的智能化技术在建筑设计中运用[J].建筑技术开发,2020,47(01):19-20.
[3]吴丹.智能化技术在建筑电气工程中的应用分析[J].现代物业(中旬刊),2019,(12):23.
[4]杜薇.智能化技术在建筑电气工程中的应用探讨[J].住宅与房地产,2019,(25):222.
