三种间隔事故信号合成方式对比

发表时间:2021/8/10   来源:《中国电力企业管理》2021年4月   作者:许文杰
[导读] 本文介绍了目前发电厂间隔事故信号的生成方式和存在的问题,对几种发变组间隔事故信号生成方法及其优缺点进行了分析。

浙江浙能长兴发电有限公司       许文杰    浙江长兴 313100

摘要:本文介绍了目前发电厂间隔事故信号的生成方式和存在的问题,对几种发变组间隔事故信号生成方法及其优缺点进行了分析。
关键词:发电厂 间隔事故信号
        1引言
        根据调控中心文件要求,在电网一次设备故障跳闸后,厂站电力监控系统应立即上送全厂事故总和故障间隔事故总信号数据。为更好地区分人工停机和事故跳闸,发电厂电力监控系统应增加机组人工停机信号,在正常停机过程中不上送间隔事故信号,在间隔设备检修期间产生的间隔事故信号不应上送。开关跳闸重合成功应上送事故总信号。对于如何合成间隔事故信号,提出了以下三种解决方案。
        2三种间隔事故合成方式
        2.1保护信号+断路器分闸位置
        本事故总方案采用断路器隔离开关位置、人工停机信号、检修软压板作为间隔事故信号闭锁条件,采用断路器位置与相关保护动作信息汇总作为间隔事故信号启动条件。
        本方案适用于某些继电保护设备无法提供KKJ+TWJ的情况,但也牺牲了一定的可靠性。该方案由于采用断路器分位与相关保护动作信息汇总作为启动条件,在断路器偷跳的情况下,会出现间隔事故信号拒动。此外,当保护动作,断路器跳闸,而保护信号未能正确接入时,会出现间隔事故信号拒动。维护人员应确保相关保护动作信息完备并在检修期间完成间隔事故总信号传动。



        图 1 保护信号+断路器分闸位置
        2.2操作箱KKJ+TWJ
        本方案采用间隔开关操作箱中合后位置继电器(KKJ)接点和跳闸位置继电器(TWJ)接点串联而成。KKJ继电器是一个双圈磁保持的双位置继电器。该继电器有动作线圈和复归线圈。手动合闸、遥控合闸时,启动KKJ的动作线圈,手动分闸、遥控分闸时,启动KKJ的复归线圈,而保护跳闸、开关偷跳则不启动复归线圈。
        间隔发生事故的情况下,因未收到分闸指令,KKJ处于动作状态,断路器跳开后,TWJ处于动作状态。因而将KKJ接点串接TWJ接点,即可合成间隔事故信号。

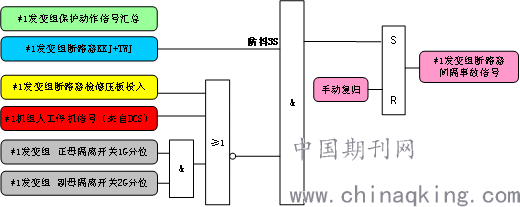

        图 2 操作箱KKJ+TWJ
        2.3软件模拟KKJ+TWJ
        本事故总方案采用断路器隔离开关位置、人工停机信号、检修软压板作为间隔事故信号闭锁条件,采用断路器位置从合到分与断路器分闸指令作为间隔事故信号启动条件。
        本方案适用于保护装置不具备KKJ+TWJ硬件回路的硬接点可扩容性,采用断路器常开接点由合到分的下降沿触发,同时以断路器分闸指令作为闭锁。当断路器由合到分,同时未收到断路器分闸指令时,发出间隔事故信号。
        方案利用原测控单元组态,减少对保护操作控制箱的回路辅助接点改造,对继电保护设备影响较小,减少电缆敷设及接线的工作,同时可以反映出开关偷跳等非保护动作的跳闸事故。

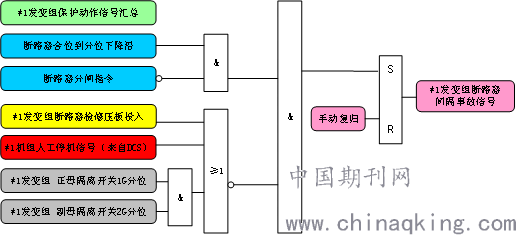

        图 3 软件模拟KKJ+TWJ
        3总结
        通过以上三种方案可以看出:方案一的优点主要是其组成逻辑较为简单,但存在开关偷跳、保护接入不全而事故信号拒动的风险,可靠性不高。方案二的优点在于能正确反映间隔事故信号,但需要从保护操作箱内接入KKJ+TWJ,需增加接线。方案三的优点在于是利用软件模拟合成方式,在保证间隔事故信号的可靠性的同时,减少对保护操作控制箱的回路辅助接点改造,对继电保护设备影响较小。
参考文献:
[1]郭铁英、方玉荣 . 远动装置“事故总信号”误动及其改进措施 [J]. 福建电力与电工,1995(6):46.
[2]徐于海、干银辉 . 变电站自动化系统中事故总信号现状及问题 [J]. 江苏电机工程,2004(3):62-63.
