周永胜
北京城建建设工程有限公司 100070
摘要：
文章首先对装配式住宅技术体系选择及技术要点进行分析和总结,然后以某装配式预制剪力墙结构住宅项目为例,对预制构件的生产过程、成品保护、运输方式、堆放场地、吊装连接等施工关键技术与项目管理方法进行分析和总结,为其他混凝土预制装配式住宅施工提供参考。
关键词：装配式建筑;?施工技术;?预制构件;?工程管理;
前言：
预制装配整体式剪力墙结构技术是目前国际上一项相对而言比较成熟的混凝土结构预制装配技术,这种技术体系在一些国家已应用了近20多年。经我国专家进行相关的考察,确定了这种体系在主要的技术方面是可行的,同时也符合绿色建筑的要求。当前我国面临着城镇化建设快速发展,全国各个城镇都在大量兴建商品住宅以及保障性住房。但传统工艺的房屋建造方式陈旧落后,环境污染严重,资源消耗巨大,而预制装配整体式剪力墙结构技术在我国建设工程中必定有非常好的应用前景。
相关的试验表明,预制装配整体式剪力墙结构体系的承载能力非常强,其抗震耗能能力与现浇结构体系相当,可满足许多大型工程的需要。该体系的运用能提高施工效率、降低现场用工量,以及降低原材料和相关的周转材料的损耗,而且减少房屋质量通病的发生等等。同时,还具有降低施工场地的噪声、抑制扬尘、减少环境污染、实现文明施工等的特点,非常符合国家倡导的“五节一环保”相关要求,也符合国家建筑工业化以及住宅产业化的可持续发展的方向,并且对推进绿色建筑和绿色施工具有非常重要的示范作用。
1.施工准备
1.1施工场地部署
沿项目场地四周修筑200mm厚C30钢筋混凝土临时便道,以满足运载PC构件的大型货车通行。同时在便道两侧设置排水沟,以满足场地排水需要。
1.2预制构件的设计与生产
通过对多家预制构件厂家进行考察,了解各厂商的资质等级,生产技术实力,供应能力、排产任务等情况,根据构件厂家编制《预制构件生产加工方案》,进行综合考虑确定合适的预制构件生产厂家。施工过程中监理单位、施工总承包单位均安排专人驻场,从预制构件选材、加工、生产等全过程进行监督,确保原材料及其构件质量符合现行国家标准。
为确保现场施工方便、构件加工可行以及措施功能齐全,在原设计的基础上对PC构件进行了深化设计。塔吊附着位置及其预留洞大小及定位,高层楼座水平挑架预留洞的位置定位,高层楼座外挂架预留洞的位置定位等。并充分考虑各类管线预留位置、尺寸,留槽位置等影响因素再深化设计过程。
1.3预制构件运输与存放
构件运输前编制《构件运输方案》,预制构件运输过程中为了防止构件受损,需要根据构件类型选择具有可靠稳定结构的专用运输架的运输车,并用专用设备加紧绑牢。
施工前编制《预制构件插架施工方案》,构件存放要进行规划布置并按照吊装顺序及流水段进行配套堆放,堆放架不仅要满足强度、刚度和稳定性的要求,还必须设置一系列的防止磕碰、下沉的保护措施,堆放架要确保构件堆放有序合理、方便起吊、占地面积最小。
1.4施工队伍确定与培训
通过对多家施工队伍进行考察,了解各施工队伍的企业资质、技术实力、劳务实力、现场施工质量、工程业绩等情况,综合考虑确定合适的施工队伍。
2.装配式住宅技术体系及技术要点
2.1预制外挂墙板技术体系
预制外挂墙板技术在国内外广泛应用,其原型为单元式幕墙,标准化、工业化程度较高。通常应用于框架结构的外墙预制。预制混凝土外墙板(单一材料墙板或预制夹心保温墙板)悬挂于建筑主体结构外侧,通过锚固铁件或钢筋与主体结构连接;预制混凝土外墙板之间拼缝构造复杂,通常采用特殊形状的企口缝,以满足建筑外墙对拼缝的防水、保温要求;当预制外挂墙板采用后挂法施工时,建筑外围承重结构及内部隔墙与预制混凝土外挂墙板之间存在技术构造空隙,需采用玻璃幕墙在该部位的类似构造以达到防火隔离、隔声等基本要求。
2.2全预制装配整体式剪力墙(NPC)技术体系
该预制装配式技术由中南建筑工业化发展有限公司研发。竖向受力构件(剪力墙、柱)为预制构件,水平受力构件为叠合构件。竖向构件的连接为NPC浆锚钢筋搭接。水平构件的连接采用预留钢筋叠合现浇连接。
2.3预制剪力墙结构技术体系
该墙板体系由万科开发,剪力墙外墙板采用预制构件,剪力墙上、下墙板间采用灌浆套筒连接。通常采用外墙内保温或外保温作为墙体保温措施。
2.4叠合剪力墙(PCF)技术体系
预制墙板兼现浇剪力墙的外侧模板,一般用于剪力墙结构高层住宅中。预制墙板一般厚度为70mm,不参与结构受力,墙板设置桁架筋与剪力墙连为整体。制混凝土外墙模形成外墙外侧永久模板,并具有平整的外墙表面;预制构件未集成保温层;预制构件的使用不改变建筑物主体结构力学特性,与现行技术规范无冲突;建筑外墙保温通常采用外墙内保温构造。该技术由万科研发见图1。
2.5预制外挂夹心保温墙板技术体系
预制外挂夹心保温墙板技术强化了建筑外墙功能的集成,在预制外墙模基础上集成了外墙门窗、外墙保温技术,同时由于外墙板工况的改变,集成了预制外挂墙板技术的水平缝防水构造,是夹心保温墙板技术先行者。预制外挂夹心保温墙板技术由上海建工研发。构件高度集成,构件制作阶段即已完成非承重建筑外墙的所有构造层次;建筑承重结构采用现浇钢筋混凝土结构,预制构件与建筑承重结构通过现场浇筑工艺连接;预制构件上口及侧边与建筑承重结构现浇连接,底边采用连接板连接;预制外挂夹心保温墙板在工厂制作工序较多,制作周期较长见图1。
2.6预制外挂保温叠合墙板(PCTF)技术体系
预制保温叠合外墙板技术加强了预制外墙模技术外墙保温功能,在预制外墙模基础上集成了外墙门窗、外墙夹心保温,同时并未改变外墙模与建筑外墙之间的构造关系,是一种预制叠合的夹心保温墙体技术。预制保温叠合外墙板技术由上海建工研发。该技术体系中预制构件内侧集成保温层,通过现场浇筑工艺形成夹心保温构造;预制构件的使用不改变建筑物主体结构力学特性。
2.7碧桂园SSGF技术体系
该工法由碧桂园研发,运用包括附着式爬架、铝合金模板、全现浇混凝土外墙、高精度地面、楼层截水系统、预制墙板、整体卫浴、高压水枪拉毛、自愈合防水、预制PC构件、PVC墙纸、全穿插施工等。技术特点:建筑外围采用附着式爬架,混凝土外墙为全现浇,内墙板采用PC预制墙板见图1。
.png)

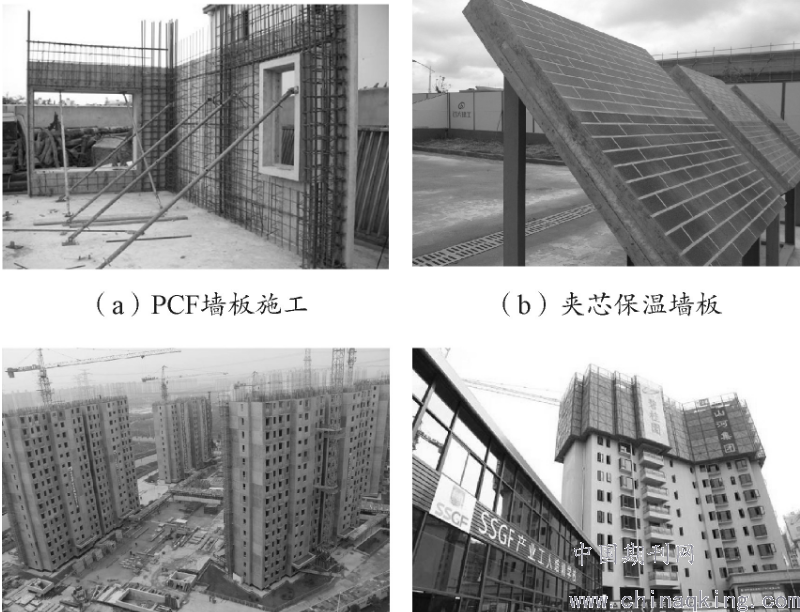

图1预制装配式住宅技术体系典型案例???
3.施工注意事项
3.1安全控制
严格执行国家、行业和企业的安全生产法规和规章制度,认真落实各级各类人员的安全生产责任制。制定安全吊装方案,加强人员安全教育与交底培训,保证劳防用品佩戴齐全,特种作业人员持证上岗。在进行作业时要采用围挡或安全防护操作架,特殊结构或必要的外墙板构件安装可选用符合国家现行有关标准的规定落地脚手架。
3.2质量控制
进行预制混凝土构件进场验收,应加强模板工程质量控制,加强预制混凝土构件安装质量控制,加强预制混凝土构件钢筋灌浆套筒连接接头质量控制,加强上层预制外墙板与下层现浇构件接缝的质量控制,加强构件标高、轴线位置、垂直度等安装偏差控制。
4.质量保证措施
(1)建立组织管理网络,建立质量责任制;
(2)认真阅读施工图纸,领会施工方案,做好技术质量交底;
(3)做好各道工序的检查、验收关,对各工种的交接工作严格把关;
(4)做好质量记录。
结语：
(1)本文梳理了目前国内各类装配式建筑技术体系和墙板连接技术,从相关政府政策要求、设计、生产、施工难易度、成本等几方面分析了各类技术体系的适宜性,为装配式建筑技术的选择提供了借鉴。
(2)针对某装配整体式预制剪力墙结构住宅项目,总结了该类项目施工管理方法,装配式剪力墙施工工艺、水平接缝连接做法、预制楼梯做法等施工工艺及做法。
(3)针对某装配式住宅施工组织、场地布置、预制构件的堆放管理、预制构件施工工序及预制构件安装工艺与质量管理措施进行了总结。
参考文献
[1]贺杨.装配整体式混凝土剪力墙结构施工关键技术研究[J].建材与装饰,2018(17):1-2.
[2]王开飞,李挺,邵长昊.装配整体式剪力墙结构全过程设计[J].城市住宅,2016,23(6):37-41.
[3]夏光辉.装配整体式混凝土剪力墙结构施工关键技术[J].混凝土,2017(1):114-116.
[4]康鹏,徐大为,李宁杰.装配整体式剪力墙结构施工关键技术[J].上海建设科技,2018(3):62-64.
[5]?石帅,王海涛,王晓琪.预制装配式结构在建筑领域的应用[J].施工技术,2016,43(15).
