张晓梅
北京市顺义区计量检测所
液态物料定量灌装机在我国被广泛应用于，医药化工、酒类、食品饮料等行业的液体罐装环节。本文作者根据多年的检定经验，对液态灌装机检定结果的测量不确定度进行了分析，希望能够对同行计量检定人员日常检定工作带来启示。
一、概述
1.测量依据：JJG687-2008《液态物料定量灌装机检定规程》
2.测量环境条件：温度5~40℃，介质温差≤5℃，湿度：30~70RH%,无强环境辐射，无强空气对流。
3.智能感应灌装机DGB18，出厂编号1207114安丘鼎正机械设备有限公司
4.测量方法：根据灌装机的灌装量选用相应的称重天平，在灌装机的生产线上，将相当于灌装头的三倍编号标识依次贴在盛装容器上。记录此时液体的温度。在装箱前取下带有编号标识的盛装容器，依次分别进行称重，记录称量数据，测量此时液体的温度并与比较，其温差不得超过5℃，依次倒掉带有编号标识的盛装容器，依次分别进行称量，记录称重数据
二、数学模型
1建立数学模型
式中：——偏差（g 、kg）
——样本单位的总重（g、kg）
——皮重，即除了净含量之外所有包装材料及其他材料及所有包装标准及其包装在一起的其他材料（g、kg）
——样本单位所标注的净含量，为常数（g、kg）
2.方差和灵敏度
其方差为：
灵敏系数
三、标准不确定度评定
以标注净含量100g的灌装量为例，需用（Mas:30kg e=2g）和（Max:1000 e=0.1g）两台电子天平。
1.输入量引入的标准不确定度分量，用符号
2.总重为30kg电子天平在该量程上的最大允许误差为，其标准不确定度采用B类方法不确定度评定，属于均匀分布，则：
=
估计可靠性为90%，则自由度
3.6kg电子天平的最小分度值为2g,，其其标准不确定度采用B类方法不确定度评定，属于均匀分布，则：
=
估计可靠性为25%，则自由度
4.由测量重复性引入的不确定度分量
该不确定度分量属A类不确定度评定属正态分布；

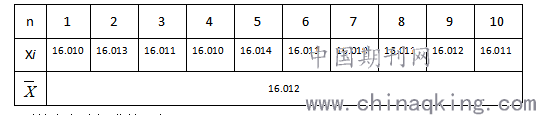

现取一样品（标注净含量为15kg的商品），在30kg电子天平上重复测量总重10次，得到下列一组数据：
.png)
则单次实验标准差S为：
S=
.png)
则该不确定度分量为：
.png)
自由度为r=n-1=9
4.输入量引入的标准不确定度分量，用符号。
5.皮重为12g，1000g电子天平在该量程上的最大允许误差，， 其标准不确定度采用B类方法不确定度评定，属于均匀分布，则：
=
.png)
估计其可靠性为90%，则自由度
6. 1000kg电子天平的最小分度值为0.1g,，其其标准不确定度采用B类方法不确定度评定，属于均匀分布，则：
.png)
估计可靠性为25%，则自由度

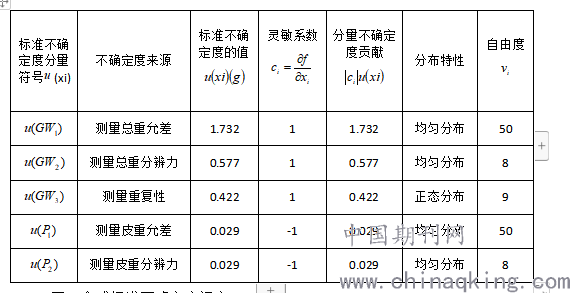

7.标准不确定度一览表
.png)

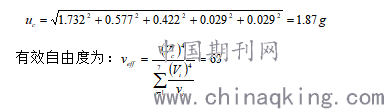

四、合成标准不确定度评定
合成标准不确定
.png)
有效自由度为：
五、扩展不确定度评定
取置信概率P=95%，（U=2）由P及=63查t分布表得包含因子为：
则
六、测量不确定度报告
由于净含量
( =50)
七、小结
此台灌装机的扩展不确定度为：（U=2时）。说明采用称重法测量的灌装机的测量结果具有较高可信度。
参考文献：
[1]JJG687-2008《液态物料定量灌装机检定规程》；
[2]《关于液态物料定量灌装机的合法身份问题》，计量天地20128，云彩丽；
[3《液态物料定量灌装机测量不确定度的评定》，广东科技2009年，顾方。
