张婧 谭欢
四川中烟工业有限责任公司绵阳卷烟厂，工程设备科，四川省绵阳市 621000；
研究背景:
卷烟厂在生产过程中，经常出现水松纸切割不稳定，切割长度有偏差的情况。根据卷烟质量标准和设备能力标准，针对圆周标准为24.20±0.20mm的烟支，那么水松纸切割长度应为26.20mm±0.20mm。而实际采数的结果，显示了极不稳定的情况，究其原因是因为供纸辊经过长时间使用导致磨损，从而造成水松纸切割长度不稳定。小组通过研制水松纸供纸辊及卷烟机，以解决现有技术中供纸辊经过长期使用，其切割出的水松纸长度出现较大偏差的问题。
研制水松纸供纸辊方案：

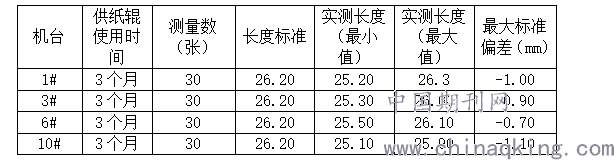

通过3个月的跟踪实测水松纸切割长度，可以看出，供纸辊经过3个月的使用，其切割出的水松纸长度已出现较大偏差。如表1：
.png)

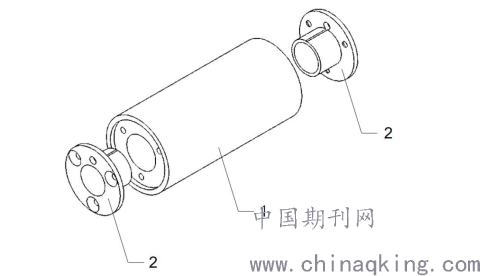

小组决定通过改变供纸辊的辊体的表面结构，增大了辊体表面摩擦力和强度，制作出了完美适应生产品牌的供纸辊直径，能准确的匹配现有生产品牌烟支的圆周标准。辊体质量轻且强度高，辊体两端安装有法兰，用于辊体与传动轴的连接，避免传动轴直接对辊体内孔的刚性冲击。据此设计水松纸供纸辊，包括辊体1和法兰2，如图1。其中，两个法兰2通过螺栓分别安装在辊体1的两端。
.png)
图1
辊体1表面经过热喷涂处理，让辊体表面附着有热喷涂层，喷涂材料为12钴碳化钨(Co12WC)，辊体1表面粗糙度为Ra32，从而增加辊体1表面的摩擦力，杜绝大话现象发生；同时“毛面处理”后，容易观测磨损情况，有效控制了辊体1更换时间，同时强度高HRC＞52，耐磨性高，提示度高。此外，辊体1材料采用铝合金材质，降低质量的同时也提高了强度。法兰2采用45钢，用于辊体1与传动轴的连接，避免传动轴直接对辊体1内孔的刚性冲击。
水松纸供纸辊的设计及应用
针对周长24.20mm的烟支，辊体1的直径（即供纸辊的直径）计算过程如下：

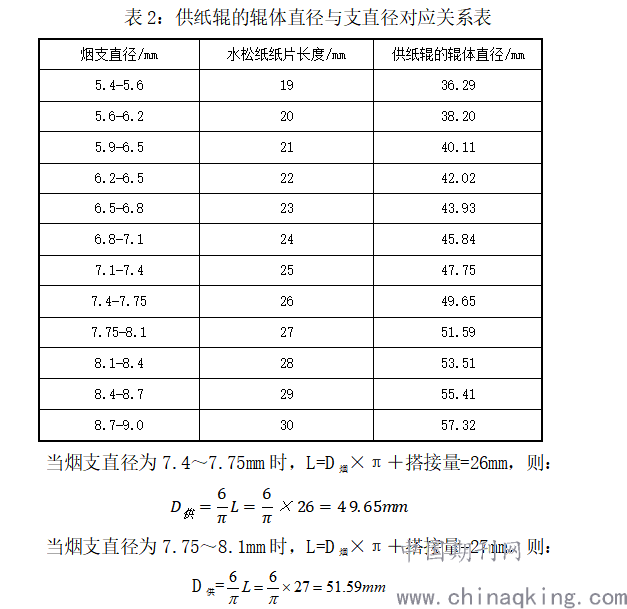

由于水松纸片长度L=D烟×π＋搭接量，搭接量一般取2mm，而在设备设计时，根据烟支直径对水松纸纸片长度进行了系列化，见表2：
.png)

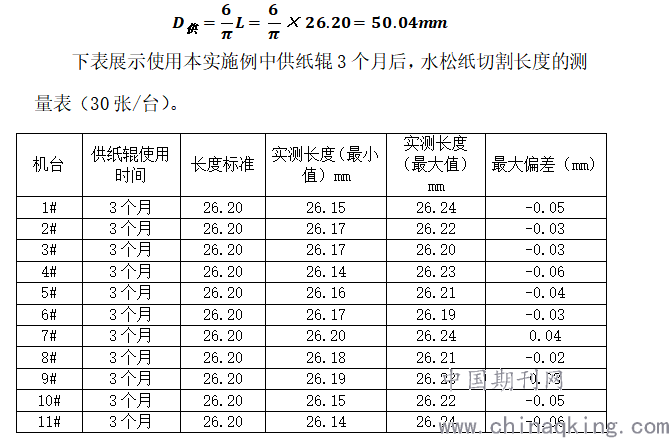

以上数据可以看出，水松纸纸片长度系列化的结果,导致了每一个尺寸的供纸辊覆盖的烟支直径范围较大。而根据目前的产品工艺标准，周长24.20mm的烟支(直径=24.20÷π=7.7mm)，应该使用的供纸辊直径的准确尺寸为:
.png)
上表可以看出，在3个月使用后，水松纸切割长度偏差，全部控制到了0.06mm以内，高于制定的最低目标，达到了预期效果。
结论：
水松纸供纸辊的设计与应用，改变了供纸辊的辊体的表面结构，增大了辊体表面摩擦力和强度，制作出了完美适应生产品牌的供纸辊直径，能准确的匹配现有生产品牌烟支的圆周标准。辊体质量轻且强度高，辊体两端安装有法兰，用于辊体与传动轴的连接，避免传动轴直接对辊体内孔的刚性冲击。
