李强
身份证号：23040519810519****
中国电市政建设集团有限公司
摘要：本文结合工程实践，针对桥面集中排水系统枕板施工展开了详细分析，分析了排水系统枕板施工的特点、工艺原理、施工要点及应用效益，以期可以为相关工程积累经验。
关键词：桥面；排水系统；枕板；安装；应用
1.前 言
在桥面集中排水系统枕板安装过程中，确保桥梁污水管线顺利排向指定污水处理厂，需在桥下建设专门污水管道，由于雨水管道已设计在桥梁两侧排水，为保证污水集中排放故污水管道设计在桥梁两幅中心线位置，污水管道架设在悬吊枕板上，上部采用两条M30地脚螺栓固定在桥侧，下部与加强钢板连接，管道枕板与加强钢板焊接固定，定位管道中心线，枕板吊架顺桥侧每1.5m设置一个。为满足现场施工需要，同时保证枕板施工质量，霍山生态新城路网工程PPP项目双湾大桥枕板施工中经过多次试验，不断总结，形成了侧向移动、滑动旋转，吊装施工的施工工艺。使桥梁枕板的施工质量得到最大保障，且新技术使施工的效率得到最大的提高，经济效益和社会效益也得到最大的收获，为后续工程施工积累了很多的宝贵经验。
2.特点
2.1 可行性强，安装效果好
施工中，移动侧向滑动装置沿桥侧方向至枕板安置点，由操作手启动卷扬机将施工作业平台吊运至枕板安置点，同时吊运施工机具、材料至施工作业平台，施工人员在作业平台上安装枕板完成即可直接吊运施工作业平台至下一枕板安置点进行施工。
2.2 劳动强度大大降低
同一枕板安装操作，根据施工需要除枕板安装操作人员外，通常需配备两侧吊放人员、辅助工人等6人，而采用吊装施工系统仅需要2人现场辅助作业即可。
2.3 劳动生产率得到很大提高
采用吊装施工系统，采取移动吊装连续施工，减少安装工人上下移动操作，一个工作台班可完成原来6个台班工作任务，大大提高了工作效率，使工期最大化程度节省。
2.4成本低廉
主要设备采用一个卷扬机、下部采用侧向移动、万向轮旋转即可完成，较传统人工上下攀爬省时省力，同时大大降低了项目运营成本，制作简单轻便可循环使用。
2.5 运行期间维修、保养比较方便和简单。
由于系统所需元器件均为小型设备，采用卷扬机结合组装而成，使用操作较简单，同时维修方面不需要专业人员即可进行更换操作。
3.适用范围
适用于桥侧工作平台吊运，还可以用于房屋建筑、悬吊施工、桥梁外部修复等，可在类似工程中推广应用处理。
4.工艺原理
移动侧向滑动装置沿桥侧方向至枕板安置点，由操作手启动卷扬机将施工作业平台吊运至枕板安置点，同时吊运施工机具、材料至施工作业平台，施工人员在作业平台上安装枕板完成施工。
4.1 侧向滑动装置
侧向滑动装置包括侧向滑轮和固定装置，侧向滑轮与固定装置连接成整体，主要提供侧向滑动力，使整个装置可以沿桥侧方向自由移动，同时固定装置为整个平台提供基础附着力，使整个平台工作状态更加稳定自如。
4.2 万向转动装置
万向转动装置放置在固定装置上，与操作平台由转动轮连接，操作平台可以在万向转动装置上转动，方便从各个方向吊运材料、设备。
4.3 上部操作装置
上部操作装置包括卷扬机、支架及配重装置，卷扬机与支架固定在操作平台上，为整个机器提供机械动力，支架通过缆绳吊运施工作业平台、施工设备，同时保证人员在工作平台上的安全；配重装置固定在操作平台上，为整个操作平台提供重力，其重力总成可根据吊装悬吊重量的多少进行调整。
5.施工工艺流程及操作要点
5.1 施工工艺流程（见图1）
.png)

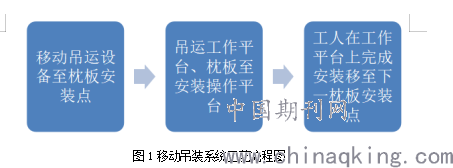

图1移动吊装系统工艺流程图
5.2 施工步骤
桥梁两侧地脚螺栓施工完成后，开始进行枕板安装，先移动侧向滑动装置沿桥侧方向将移动吊装系统移动至枕板安置点，固定好侧向滑动装置，由操作手启动卷扬机将施工所用枕板、加强钢板、螺母、垫板、螺栓及施工机具等吊运到施工作业平台，启动卷扬机吊运施工作业平台连同枕板安装工人一并吊运至枕板安置位置，由枕板安装人员在作业平台上安装枕板，安装完成后，松开侧向滑动装置移动到下一枕板安置点，一般一次吊运可安装6-8片枕板，有效减少人员上下攀爬移动，同时施工作业平台四周采用高1.2米，宽20厘米的钢筋焊接围挡，既不影响工人施工操作，也增加了施工安全可靠性。移动吊装系统工作示意图见图2所示。
.png)
图2移动吊装系统工作示意图
图中：1-侧向滑轮，2-固定装置，3-万向转动装置，4-转动轮，5-操作平台6-支架装置，7-卷扬机，8-缆绳，9-配重装置
5.3 操作要点
5.3.1侧向滑动装置、万向转动装置应经常检查，定期保养并加注润滑油。
施工中如滑动装置发现卡顿现象，应立即停止施工，固定好装置启动卷扬机将施工作业平台吊上，操作工人安全下工作平台方可检查，待检查完毕，确认无误后方可继续进行枕板安装施工。
5.3.2 卷扬机配电严格按照“三级配电两级保护”、“一机、一闸、一漏、一箱”原则进行。设备与照明分闸，实行经常检查、检修制度。配电箱要上锁，凡是进行电气操作及施工均需专职电工进行作业。
5.3.3 夜间施工要确保足够的照明；严禁在施工作业平台上休息，以防发生落水事故；配备救生圈以保证人员落水时得以施救。
5.3.4 在施工过程中随时注意对施工作业平台实时监控，当发现作业平台发生突变时，必须立即停止施工，采取相应应急措施，待检查完毕后方可继续施工。
6.效益分析
桥面集中排水系统枕板的快速安装系统和传统人工施工工艺相比，基本实现了过程半自动化施工，大大增加了施工效率，安装效果显著提高。同时桥面集中排水系统枕板的快速安装系统施工工效相对于人工吊放安装提高4倍以上，人工费消耗降低50%，显著降低了施工成本。
此工艺所用移动吊装设备安装、维修简单，易于操作，不仅大大提高劳动生产率，而且相较于人工施工减少了工人每次安装枕板上下桥面次数，降低了安全施工的危险，对枕板安装质量及施工效率具有明显效果，使我项目枕板安装整体施工水平得到了很大的提升，采用新工艺、新技术，时刻把握控制质量，使枕板安装的施工质量得到最大的保障，同时采用新技术使施工的效率得到最大的提高，也是经济效益和社会效益也得到最大的收获，为后期公司同类型项目施工积累了宝贵的经验。
参考文献
[1]李德敏. 桥面排水系统施工技术应用[J]. 交通与运输, 2019, 35(01):45-48.
[2]刘鹏, 胡蓉. 桥梁工程中桥面排水系统优化设计思考[J]. 交通世界(工程技术), 2019(12):124-125.
