李斌斌
华诚博远工程技术集团有限公司 北京 100052
摘要：随着时代的发展和社会的进步，在对建筑电气进行设计时，传统的设计方法已难以适应时代的发展需求，这极大地影响了建筑工程的设计质量和使用功能，不利于我国建筑行业的更好发展。而BIM技术作为一种新型技术在电气设计中取得了较好的应用，其主要是利用构建信息模型的方法进行建筑电气设计，通过模型对电气设计的可行性和合理性进行验证。基于此，文章分析了建筑电气设计中BIM技术的应用，旨在为促进建筑行业更好更快地发展提供意见和参考。
关键词：建筑电气设计；BIM技术；应用
1 引言
建筑信息模型（Building Information Modeling，BIM）为一种比较常见的建筑类软件，在BIM技术的应用中可实现3D立体化建模，为设计人员提供动态化、实时化的建筑模型。在建筑电气设计中，通过应用BIM技术，能够对电气设计中的各项数据参数进行分类处理和存储，同时还可提供关联信息，提升电气设计水平。因此，需要对BIM技术在建筑电气设计中的应用进行深入研究。
2 BIM技术概述
BIM（Building Information Modeling）即建筑信息模型，其主要功能和体现在于模拟建筑工程，收集工程中各种各样的数据，并且将这些数据当作基础前提设计电子模型。BIM技术具备直观性、模拟性以及精准性等方面的特征，可以把建筑工程中各种各样的资料集合起来形成一种工程数据模型。同时BIM技术是一种重要的建筑技术与方法，可以将建筑物自身的信息和建筑行业的业务流程集成在一起，有效提升建筑工程效率，提高工程模型的可视化和准确性，提高工程质量，使模拟工程效果更为真实。在对工程初期效果进行展示、工程施工方案的优化中BIM技术具有非常重要的作用。
3 使用BIM技术的优势
3.1 协同性
电气设计的工作较为复杂，工作数据较多，建筑企业为提升电气设计的工作效率，通常由多位设计人员合作完成，在设计工程中需要较强的协同性。但在实际电气设计合作时，不同部门的工作进度不一致，不同设计人员的设计方案也存在着一定的差距，在合作沟通中存在一定的问题。电气设计在使用BIM技术之后，能有效的通过建设数据模型将不同设计人员的不同想法进行展现，通过调整与展示，确保在整体效果上能达到电气设计的施工要求。
3.2 可视化
在电气设计中应用BIM技术能有效的增强设计方案的可视性。通过3D建模，能有效的将建筑空间关系与设计的实物信息进行联系，能有效的加强设计人员和施工人员的信息沟通，加强施工人员对电气建设方面的理解，减少工作中因理解的偏差造成的工作失误。可视性不止包括设计的整体，也加强了细节与整体联系的可视化，如设计人员可在信息化建筑建模中明确电气设备、柜、桥和管井等具体的建设零件的位置与安装之间的联系，能提升查看电气设计信息化建筑建模的工作人员获取信息的效率。
4 BIM技术在建筑电气设计中的应用分析
4.1 BIM技术与配电系统设计
在建筑配电系统设计中，首先需做好完善的准备工作，综合考虑电气系统设计目标和要求，广泛收集各项数据资料，制定电气视图，通过合理利用经验值以及各项参数信息，尽量降低电气设计风险。在电气视图制作中，对于机房位置、综合管线以及配电半径进行优化调整，避免管线碰撞，同时，对于各类用电设备、插座等，也应进行优化布局。在各类设计参数以及BIM技术的基础上创建配电系统立体三维模型，然后在模型基础上设计，重点对电力线路敷设形式进行合理布局，确保配电系统中所有线路均可连接。在创建建筑工程BIM模型后，能够对配电系统进行仔细检查，尤其应注意对配电线路布局形式进行重点分析，检查线路属性、配电盘明细，保证电气运行质量。为了提升建筑工程电气配电系统设计水平，还应对平面化视图做好详细标注，包括各类配电线路、电气设备等，为配电系统施工控制奠定基础。
4.2 照明设计
在功能区设计电气照明时会产生较多的计算量，提升了复杂性。对此可采用以下措施：首先，在设计与计算照明及灯具布设时，可以在三维模型Revit软件中显示出灯具规格数据和安装信息。传统二维设计图纸中，在布设探测器和灯具时需要获取房间面积信息和使用功能信息，单独量取每一个房间；在使用面积指标时还需要再次进行测量，导致设计人员出现大量重复性工作。通过应用Revit插件，能根据建筑项目样板实时获取建筑不同功能区信息，能按照相关规范增加房间照度参数，以此建立房间照明标记，合理选择灯具规格、类型和功率，并且与标准值进行比较分析。其次，设计人员也可以将灯具套数输入模型中，联合建筑实际情况进行校正和调整，确保其满足设计要求。在计算时需要应用灯具族进行设计计算，并且在房间照明标记中详细记录计算结果，以此生成计算书，从根本上提升设计效率。
4.3 电气管线安装应用

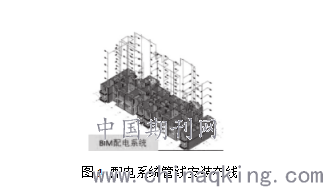

在进行电气设计管线安装工作中，应用BIM技术能有效的进行施工预算的管理。通过构建电气建模能有效的通过数据的分析，为购买建设材料提供数据帮助，明确需要建设材料的数量和建设设备，能有效的提升预算管理能力。其次，电气管线安装较为复杂，施工人员通常在较为狭小的空间内开展工作，会存在一定的安全隐患，但应用BIM技术可以在设计建模中预留管线安装工作的安全距离，如图1所示，保障施工人员的安全，并通过管线安装的建模，能有效的帮助施工人员理清管线布线的走向，有利于提升管线安装的效率和质量。最后，BIM技术能应用在管线的检修中，设计人员将数据警报与管线电路信息将结合，设计人员可以从整个电气系统查看数据节点位置获得管线电路的工作数据信息与参数信息，当发现电压电流数据问题时，进行系统的预警，施工人员可及时进行维修。
.png)
4.4 设计弱电系统应用
在建筑工程中电力应用按照输送功率的差异可分为弱电与强电，在进行建筑工程建设时，弱电系统正逐渐被智能化建筑设计广泛应用，弱电系统直接影响到建筑智能化的效果。通过弱电系统能实现智能化建筑的电气管理自动化、遥控化，具有安全、高效、节能的特点。弱电系统在智能化建筑中的多样化应用。应用BIM技术设计弱电系统首先应加强远程遥控功能和设备摆放位置等内容的设计，加强电气设计与智能化建筑之间的有机联系，在加强电气设计弱电系统的远程监控功能设计时，设计人员可使用BIM技术建立建筑内摄像机的监控范围模拟，得出其监控数据，并体现监控情况。例如居住者在远程通过监控设备查看家中情况，在发现有异常问题时，可发挥弱电系统与建筑主体相联系的功能，远程发挥电气设备的应用进行报警等。
5 结束语
综上所述，电气设计对整体建筑工程具有重要影响，为提升电气设计的科学性与可操作性，设计人员应不断提升自身的专业能力，积极学习行业先进技术，将BIM技术熟练应用到工作之中，发挥好BIM技术在建筑电气设计中的优势，促进提升建筑电气设计的质量，助力于提升整体的建筑工程项目施工水平。
参考文献：
[1] 陈萏蕾,许源.关于BIM技术在建筑电气设计中的应用[J].现代物业(中旬刊),2019(12):70.
[2] 王喆鹏.建筑电气设计中BIM技术的应用[J].建材与装饰,2019(34):111-112.
[3] 王宽振.BIM技术在建筑电气设计中的应用研究[J].建材与装饰,2019(34):84-85.
[4] 贺伟.关于建筑电气设计中BIM技术的应用分析[J].建材与装饰,2019(32):100-101.
[5] 杨丽.建筑电气设计中BIM技术的应用和分析[J].安徽建筑,2019,26(10):190-191.
