秦伟业 王晨橙 田果
贵州中烟工业有限责任公司毕节卷烟厂
摘要：由于脉冲振打器震动频繁且震动强度较大，从而导致振打器固定支架螺帽位移松动，导致气体泄露，喷吹压力降低，使粘连在除尘布袋上的烟末及粉尘不易被吹掉，除尘布袋网孔不能保持清洁通畅，造成吸风阻力增大，不能正常吹落粉尘影响企业正常运行。
关键词：MPBC型脉冲振打器；固定支架；卡扣；移位

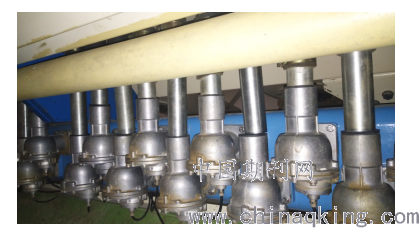

MPBC型脉冲喷吹扁袋式除尘器是一种全自动反向脉冲喷吹式扁滤袋除尘器，可处理大流量含尘空气，并可不受清灰影响而连续运行。这种反向喷吹系统可在运行时发挥作用，不仅可使除尘器处于高效运行状态，亦可使除尘器压降保持在一定数值上。该除尘器的除尘室为箱式结构，上部为进、出气室，中部为处理气室，分为含尘室和清洁室，下部为落灰斗，每个箱体构成一个独立单元，可单独构成一个除尘器，由相同单元又可以模块式组合成多种规格的除尘器。清灰控制系统由气包、气源处理三联件、喷吹管、脉冲隔膜阀、电磁阀、压差显示器、顺序控制器等组成。这些设备均安装于清洁室下部的安装板上。含尘空气进入除尘室，灰尘吸附于滤袋的表面，聚集、堆积形成一个粉尘层，过滤后的空气透过滤袋进入清洁室，并由风机引出排入大气。
当粉尘层积累到一定程度后，脉冲阀通过“PC”可编控制器的指令，脉冲阀顺序动作，各喷管对滤袋顺序喷吹，通过滤袋架导引口诱导，连同周围空气快速喷入布袋，使布袋迅速膨胀、由于脉冲阀喷吹时间很短，脉冲气流的冲击作用很快消失，滤袋又急剧收缩，这样膨胀、收缩使积附在滤袋外壁的大部分尘粒被抖落，落下的灰尘经排灰系统排出，使滤袋得到清洗。
.png)
一、MPBC型脉冲振打器固定支架故障简介

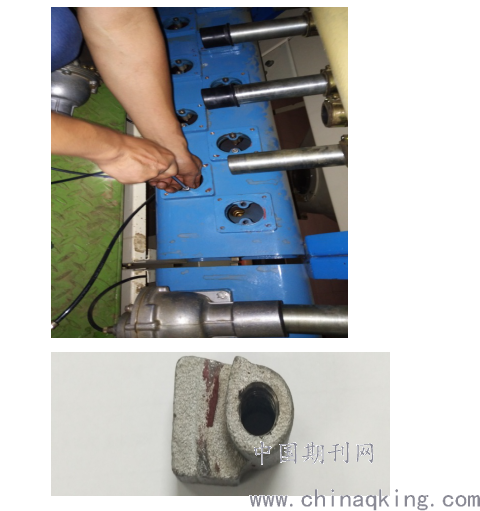

MPBC型脉冲喷吹扁袋式除尘器,运行期间由于脉冲振动频繁，底座固定支架卡扣因振动会产生轻微位移现象。当卡口振动旋转到90°时，卡扣就扣不死底座就松动脱落，导致喷吹压力降低，使粘连在除尘布袋上的烟末及粉尘不易被吹掉，除尘布袋网孔不能保持清洁通畅，造成吸风压力增大，使得设备不能有效运行。
二、分析故障
由于卡扣是由螺帽固定，当振动强度大且频发时候会导致螺帽有轻微松动位移现象不能固定锁死，从而导致卡扣有位移空间进行旋转。由于设备振动不能避免，螺帽无法替换。只能使卡扣无法位移或即使移位也无法脱落，于是得出MPBC型脉冲喷吹扁袋式除尘器问题核心就是卡扣位移。
.png)
三、解决问题

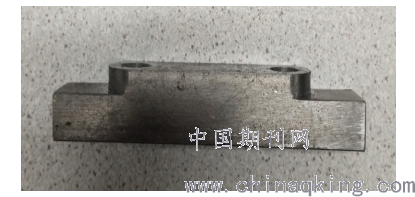

设备底座原是由两个分离的圆弧卡扣把底座扣死，由于振动频发，时间一长分离的卡扣会进行旋转导致底座松动脱落。于是将原分离的两个圆弧卡扣加工连接换成背靠背相连接的一体式圆弧卡扣，此卡扣的优点在于连接卡扣长度与底座孔洞直径相同，让卡扣有两个固定点，使得卡扣无法位移且卡扣扣死，于是底座不会松动脱落。
.png)

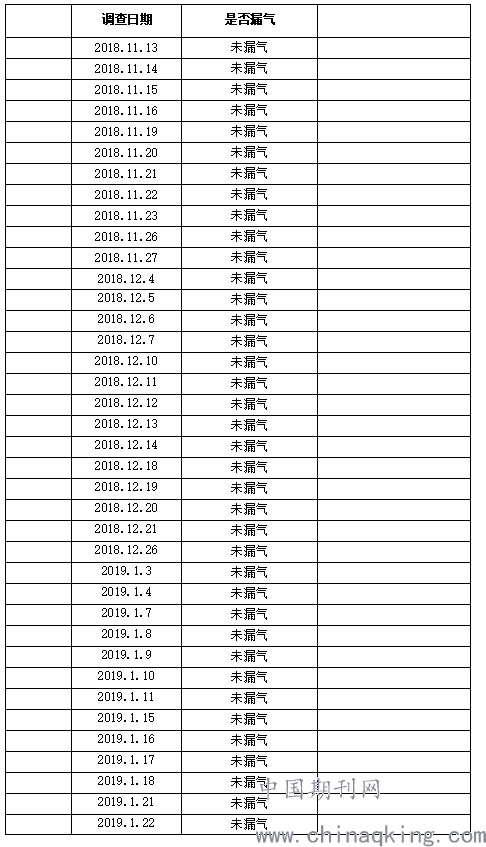

从2018年11月初实施以来，通过不固定时间进行现场全覆盖调查，发现C-14除尘器脉冲振打器底座再未发生过泄漏，且设备运行正常，如表1，目标实现。
.png)
.png)
结论
经过此番改进后由原来一年多次故障，将为改进后至今零次故障，设备得以有效稳定运行，从而保证生产。以上是我厂解决MPBC型脉冲振打器固定支架故障的解决方案。
